Messmittel und Werkzeuge 4.1.1 Lieferumfang Mapping-Testplatte 520x300 mm [03067312‑xx] Serviceanleitung SIPLACE X-Serie 261 4.15 4 . 1 5 M a p p in g - T e s t p la t t e 5 2 0 x 3 0 0 m m [ 0 3 0 6 7 3 1 2 - x x ] Mapp…
Messmittel und Werkzeuge
Programmierkabel für PXS240-Sensor [03073330-xx] 4.1.1 Lieferumfang
260 Serviceanleitung SIPLACE X-Serie
4.12
4.12 Programmierkabel für PXS240-Sensor [03073330-xx]
Programmierkabel für PXS240-Sensor [03073330-xx]
4.13
4.13 Einstelllehre für Sonarbero [03048764-xx]
Einstelllehre für Sonarbero [03048764-xx]
4.14
4.14 Lehre Stoppereinstellung [03067221-xx]
Lehre Stoppereinstellung [03067221-xx]
Version 1 – UB-PROG4-V31 (alt PXS240)
Version 2 – UB-PROG2
Einstelllehre für Sonarbero [03048764-xx]
Lehre Stoppereinstellung für die Montage der Stopper-
einheit am Aufnahmewinkel
Messmittel und Werkzeuge
4.1.1 Lieferumfang Mapping-Testplatte 520x300 mm [03067312‑xx]
Serviceanleitung SIPLACE X-Serie 261
4.15

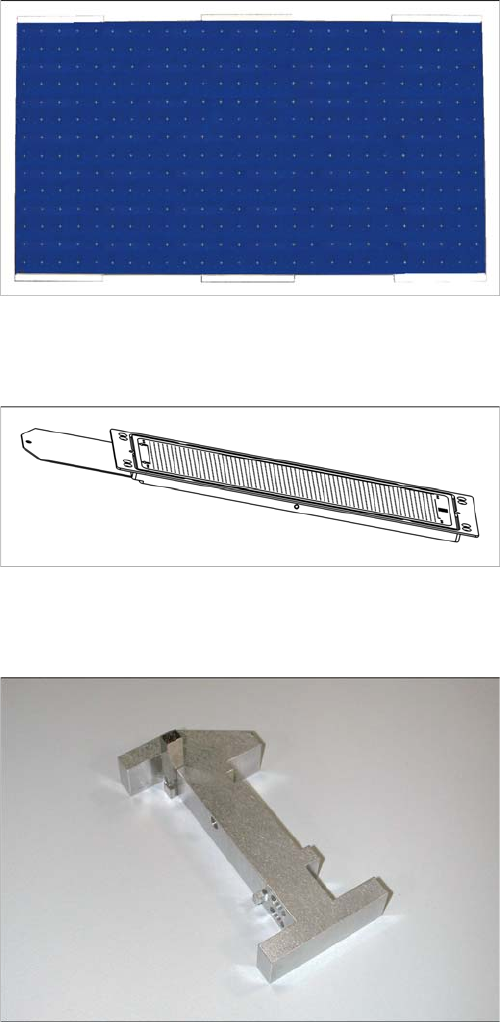

4.15 Mapping-Testplatte 520x300 mm [03067312-xx]
Mapping-Testplatte 520x300 mm [03067312-xx]
4.16
4.16 ACT Kalibrierplatte Einzelset Quad-Lane [03073073-xx]
ACT Kalibrierplatte Einzelset Quad-Lane [03073073-xx]
4.17
4.17 Einstelllehre Leiterplattenklemmung [00369202-01]
Einstelllehre Leiterplattenklemmung [00369202-01]
Für Quad-Lane-Maschinen wurde eine spezielle Map-
pingplatte mit 300 mm Breite angefertigt. Diese Maschi-
nen können nur mit dieser Mappingplatte gemappt
werden, da sich der Transport nicht auf 450 mm Breite
einstellen lässt.
ACT Kalibrierplatte Einzelset Quad-Lane [03073073-xx]
Einstelllehre Leiterplattenklemmung [00369202-01]
Messmittel und Werkzeuge
BE-Sensor-Schutzkappe (CPP) [03080984-xx] 4.1.1 Lieferumfang
262 Serviceanleitung SIPLACE X-Serie
4.18

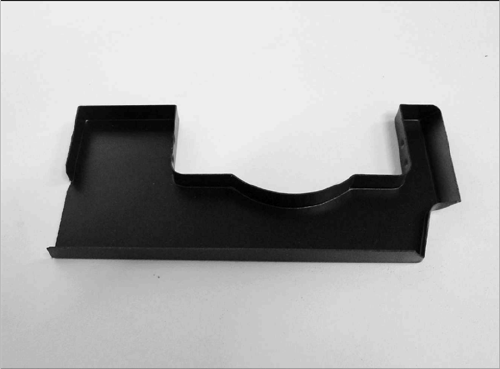

4.18 BE-Sensor-Schutzkappe (CPP) [03080984-xx]
BE-Sensor-Schutzkappe (CPP) [03080984-xx]
BE-Sensor-Schutzkappe für den CPP-Kopf
[03080984-xx]
