Einstellarbeiten 5.2.5 TwinHead Achsansteuerung Serviceanleitung SIPLACE X-Serie 319 Überprüfung des Kraft sensors auf Funktion SITEST ► Wählen Sie TwinHead ==> Achsfunktionen ► Positionieren Sie das Portal über die T…

100%1 / 392
Einstellarbeiten
Achsansteuerung 5.2.5 TwinHead
318 Serviceanleitung SIPLACE X-Serie

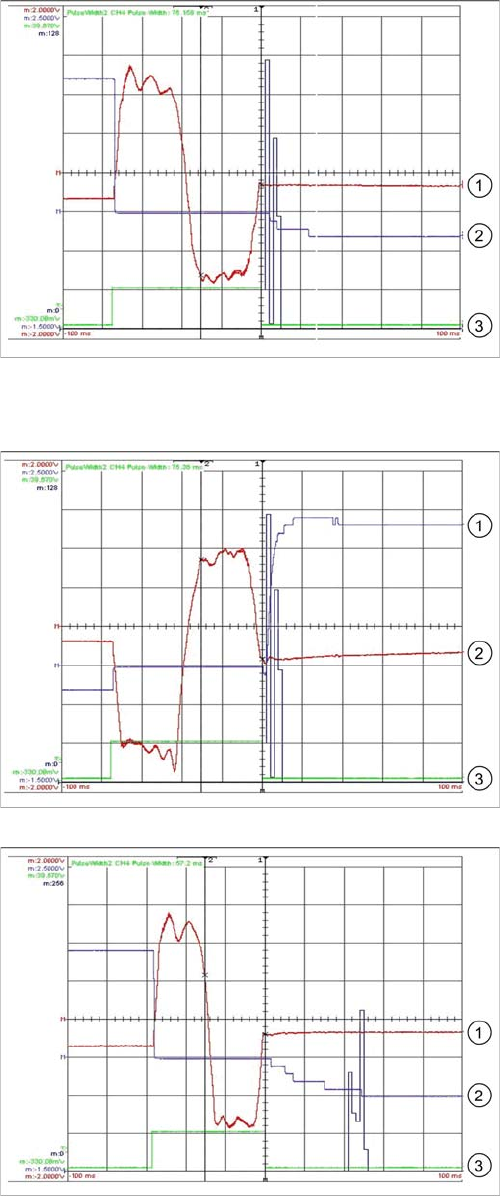

Verfahrkurven der Z-Achse im freien Raum für TwinHead
(nach unten)
TwinHead - Darstellung für Z-Achse im freien Raum
(nach unten)
1. Momentbildender Motorstrom 500 mV/20 ms
2. Positionsabweichung 500 mV/20 ms
3. Positionszeit ca. 75 ms
TwinHead - Darstellung für Z-Achse im freien Raum
(nach oben)
1. Positionsabweichung 500 mV/20 ms
2. Momentbildender Motorstrom 500 mV/20 ms
3. Positionszeit ca. 75 ms
TwinHead - Darstellung für Z-Achse im freien Raum
(nach unten)
Zielposition: 54200 Digits); entspricht Fokusbereich über
der Kamera
Positionierart: absolut Wartezeit: 100 ms
1. Momentbildender Motorstrom 500 mV/20 ms
2. Positionsabweichung 500 mV/20 ms
3. Positionszeit ca. 57 ms
Einstellarbeiten
5.2.5 TwinHead Achsansteuerung
Serviceanleitung SIPLACE X-Serie 319
Überprüfung des Kraftsensors auf Funktion
SITEST
► Wählen Sie TwinHead ==> Achsfunktionen
► Positionieren Sie das Portal über die Transportkante. ==> Segment wählen
==> Z-Achse auswählen ==> Achsdynamik ==> Werte editieren und übernehmen:
Fahrprofil unten: 5 (2 N), 7 (5 N und 10 N), 25 (15 N) Fahrprofil oben: immer 2
Wartezeit oben/unten: 500 ms
Kraft nach unten: 2, 5, 10, oder 15 N
► Betätigen Sie gegebenenfalls die START-Taste.
Beurteilung der Oszillogramme:
Die Bestückkraft errechnet sich aus mehreren Faktoren, wie z. B. Eigengewicht der Z-Achse, einer Mo-
torkonstante, Reibung der Linearführung und dem momentbildenden Motorstrom. Die Werte für die Fe-
dervorspannung und dem Kraftsensor beeinflussen ebenfalls die Bestückkraft.
D. h. werden diese Werte nicht korrekt eingetragen, können die praktisch vorgegebenen Bestückkräfte
nicht erreicht werden.
Grundsätzlich kann anhand der Oszillogramme der Wert für den momentbildenden Motorstrom während
der Endemeldung als Anhaltspunkt für die Bestückkraft benutzt werden.
Bei einer Bestückkraft von 5 N sollte sich auf dem Oszillogramme der Wert für den momentbildenden
Motorstrom (gegen GND gemessen) nach der Endemeldung bei annähernd 500 mV befinden
(1 V = 1 A). Die oben genannten Faktoren werden hier vernachlässigt, somit ergeben sich entsprechend
hohe Toleranzen.
TwinHead - Darstellung für Z-Achse im freien Raum
(nach oben)
1. Positionsabweichung 500 mV/20 ms
2. Momentbildender Motorstrom 500 mV/20 ms
3. Positionszeit ca. 57 ms
TwinHead - Darstellung für Z-Achse mit 1 N Bestückkraft
(nach unten)
1. Momentbildender Motorstrom 500 mV/20 ms
2. Amplitude ca. 100 mV
3. Positionsabweichung 5 V/20 ms
4. Positionszeit ca. 78 ms
Einstellarbeiten
Achsansteuerung 5.2.5 TwinHead
320 Serviceanleitung SIPLACE X-Serie

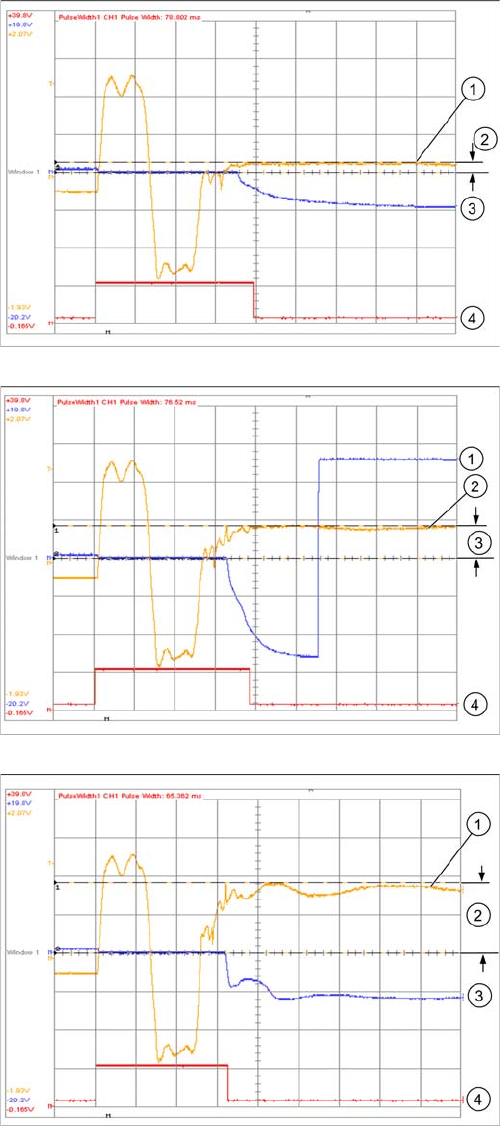

TwinHead - Darstellung für Z-Achse mit 2 N Bestückkraft
(nach unten)
1. Momentbildender Motorstrom 500 mV/20 ms
2. Amplitude ca. 200 mV
3. Positionsabweichung 5 V/20 ms
4. Positionszeit ca. 78 ms
TwinHead - Darstellung für Z-Achse mit 5 N Bestückkraft
(nach unten)
1. Positionsabweichung 5 V/20 ms
2. Momentbildender Motorstrom 500 mV/20 ms
3. Amplitude ca. 500 mV
4. Positionszeit ca. 78 ms
TwinHead - Darstellung für Z-Achse mit 10 N
Bestückkraft (nach unten)
1. Momentbildender Motorstrom 500 mV/20 ms
2. Amplitude ca. 1000 mV
3. Positionsabweichung 5 V/20 ms
4. Positionszeit ca. 65 ms
