Einstellarbeiten 5.4.1 Riemenspannung des Transportzahnriemens einstellen Einstel lungen am T ransport Serviceanleitung SIPLACE X-Serie 329 5.4.1.1 5 . 4 . 1 . 1 R ie m e n s p a n n u n g L P - T r a n s p o r t ( S I P…
Einstellarbeiten
Einstellungen am Transport 5.4.1 Riemenspannung des Transportzahnriemens einstellen
328 Serviceanleitung SIPLACE X-Serie

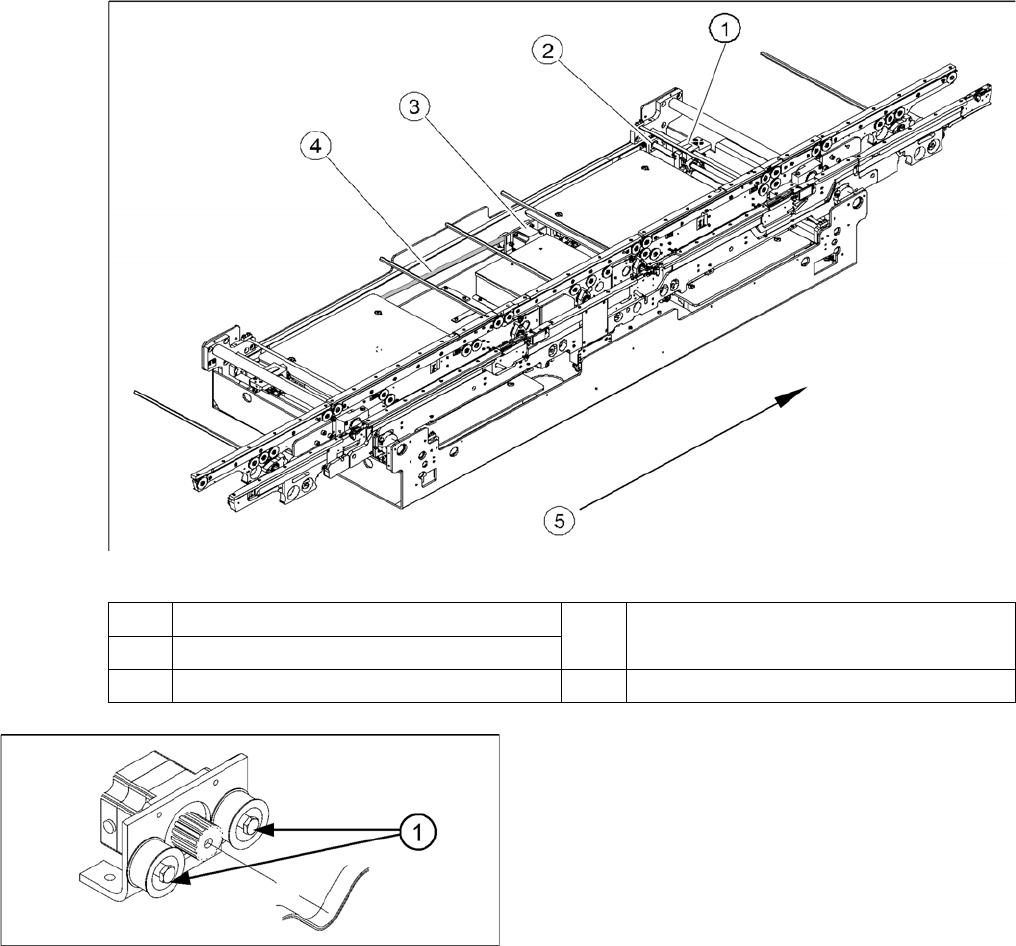

Messung und Einstellung der Riemenspannung für die Breitenverstellung
1 Verstelleinheit 4 Antriebszahnriemen der Breitenverstel-
lung/Messung der Riemenspannung
2 Spindel mit Zahnrad
3 Schrittmotor der Breitenverstellung 5 Transportrichtung
Motor Breitenverstellung
Die Riemenspannung erfolgt mit Hilfe von Exzentern an
den Umlenkrollen. Die Umlenkrollen befinden sich links
und rechts vom Motor.
1. Exzenterachse an der Umlenkrolle lösen und die Rie-
menspannung einstellen.
Einstellarbeiten
5.4.1 Riemenspannung des Transportzahnriemens einstellen Einstellungen am Transport
Serviceanleitung SIPLACE X-Serie 329
5.4.1.1
5.4.1.1 Riemenspannung LP-Transport (SIPLACE X, D3)
Riemenspannung LP-Transport (SIPLACE X, D3)
Einstellwerte für die Transport-Riemenspannung
HINWEIS
Unterschiedliche Riemenlängen
Im modularen Transport werden unterschiedliche Riemenlängen benutzt. Die unterschiedli-
chen Riemenspannungen zwischen den Transportspuren ergeben sich aus der unterschiedli-
chen Anordnung der Sechskantwellen und Umlenkrollen.
Riemenspannung für Spur 1
(Einfach- und Doppeltransport)
für Spur 2
(Doppeltransport)
Riemenspannung für die Brei-
tenverstellung
30 Hz +/-2 Hz
Eingabeband 102Hz +/-10Hz 144Hz +/-14Hz
Bestückbereich 1 66Hz +/-7Hz 71Hz +/-7Hz
Zwischenband (X-Serie, D3) 94Hz +/-9Hz 94Hz +/-9Hz
Zwischenband (Quad-Lane,
X4I)
77Hz +/-8Hz 77Hz +/-8Hz
Bestückbereich 2 66 Hz +/-7 Hz 71 Hz +/-7 Hz
Ausgabeband 102Hz +/-10Hz 144Hz +/-14Hz
Zahnriemen Antriebseinheit 245 +/-25 Hz
Einstellarbeiten
Einstellungen am Transport 5.4.2 Feste Transportwange einstellen (SW60x)
330 Serviceanleitung SIPLACE X-Serie
5.4.2
5.4.2 Feste Transportwange einstellen (SW60x)
Feste Transportwange einstellen (SW60x)
5.4.2.1
5.4.2.1 Allgemeine Hinweise
Allgemeine Hinweise
▪ Die feste Transportwange kann bei Bedarf über SITEST eingestellt werden.
▪ Wird die geteachte Position der festen Transportwange gespeichert, werden diese Werte bei der
Funktion Alle Transportwangen in Standardposition fahren benutzt.
Die Standardwerte werden damit überschrieben und müssten neu geteacht werden.
▪ Sind diese Maße beim Einfach- oder Doppeltransport nicht korrekt eingestellt kommt es zur Ver-
schiebung der LP-Referenz-Ecke und dadurch zu Markenfehlern bei der Bestückung.
Zwei Notwendigkeiten um die festen Transportseiten zu ändern:
▪ Überbreiter Transport – bewegt die feste TSP-Seite 34 mm nach außen
▪ Verbreiterter Transport – bewegt die TSP-Wangen des 2. TSP an die Endschalter
Einzel-TSP-Modus (D-Serie bis 380 mm/HF-, X-Linien bis 450 mm)
HINWEIS
Transportmodus Verbreitert oder Überbreite
Soll der Transportmodus von "Verbreitert" in "Überbreite" (oder umgekehrt) geändert werden,
muss in einem Zwischenschritt der Transport erst in den Standardmodus gebracht werden.
SITEST "Feste Transportseite" einstellen
HINWEIS!
Dieses Menü ist mit dem SIPLACE-Service-Passwort
geschützt.
HINWEIS
SITEST
Mit SR/MC Stations-SW sind die festen Transportwangen aller Transportspuren, durch die
Transportfirmware, flexibel bewegbar. Sie dürfen nur mit SITEST-SW verstellt werden.
HINWEIS
D-Serie
Bei der D-Serie müssen die Klemmringe an den festen Transportwangen vorher demontiert
werden.
