Einstellarbeiten Einstellungen am Transport 5.4.3 F este Transportwange einstellen (ab SW701) 334 Serviceanleitung SIPLACE X-Serie 5.4.3 5 . 4 . 3 F e s t e T r a n s p o r t w a n g e e in s t e lle n ( a b S W 7 0 1 ) …
Einstellarbeiten
5.4.2 Feste Transportwange einstellen (SW60x) Einstellungen am Transport
Serviceanleitung SIPLACE X-Serie 333
► Konfigurieren des neuen Transport-Modus in SIPLACE Pro
5.4.2.4
5.4.2.4 Zurückbau des Einfachtransportmodus:
Zurückbau des Einfachtransportmodus:
► Wählen Sie im SITEST Transport-Menu Option und Konfiguration das Menü Transport verbreitern
um den Standard Transportmodus einzustellen.
► Die bewegliche Transportseite 1 (rechte Seite fest (Spur 1 linke Seite fest)) wird auf eine schmale
(default)Transportbreite bewegt.
► Die SITEST-SW meldet die Hubtische zu trennen; bitte für alle Bestückbereiche ausführen.
► Die SITEST-SW bewegt nun per Transportsteuer-SW die feste Seite von Transport 2 (rechte Seite
fest (Spur 1 linke Seite fest)) zurück zur Standardposition. Maße nahe Verstelleinheiten überprüfen.
► Nun Transportbreite beider Transportspuren auf die gewünschte Breite einstellen.
5.4.2.5
5.4.2.5 Versetzen der festen Transportwange für ’überbreiten Transport’
Versetzen der festen Transportwange für ’überbreiten Transport’
Die Standardpositionen der festen Transportwange(n) sind definiert nach den Dimensionen der X4-, X3-
und X2-Maschinen. Wegen der zusätzlichen Breite in HF-Maschinen können HF-Linien mit Ein-
fachtransport bis zu 508 mm breite LPs; Doppeltransport bis zu 250 mm breite LPs auf jeder Spur ha-
ben.
► Wählen Sie im SITEST Transport-Menü Option und Konfiguration das Menü Transportüberbreite,
um den Transportmodus "Überbreite" einzustellen.
► Die feste Transportwange TSP 2 (rechte Seite fest (Spur 1 linke Seite fest)) bleibt in ihrer Position
► Die feste Transportwange TSP-Spur 1 (rechte Seite fest (Spur 2 linke Seite fest)) wird 34 mm nach
außen bewegt. Die bewegliche Transportwange TSP-Spur 2 (Spur 1-links fest) kann nun auf mehr
als 216 mm breite LPs eingestellt werden.
HINWEIS
SITEST
Beim Umdefinieren des Doppeltransport auf Einfachtransport (flexibler Doppeltransport), kop-
peln Sie die Hubtische nach Aufforderung aus SITEST (Am besten ohne Druckluftversorgung
zum Hubtisch). Die Funktion wird von SIPLACE Pro unterstützt.
HINWEIS
HF-, X- und D-Maschinen
Diese Betriebsart ist für HF-und X- und D-Maschinen mit Einfach- und mit Doppeltransport
möglich.
VORSICHT
Vermessen und Kalibrieren
Nach den Umbaumaßnahmen müssen die LP-Referenzecke und die Transportwangen ver-
messen bzw. kalibriert und in den MA-Daten gespeichert werden.
Einstellarbeiten
Einstellungen am Transport 5.4.3 Feste Transportwange einstellen (ab SW701)
334 Serviceanleitung SIPLACE X-Serie
5.4.3
5.4.3 Feste Transportwange einstellen (ab SW701)
Feste Transportwange einstellen (ab SW701)
5.4.3.1
5.4.3.1 Allgemeine Hinweise
Allgemeine Hinweise
Einstellung feste Transportwange
Die Einstellung der festen Transportwange erfolgt grundsätzlich im Standardmodus rechte Wange (fest).
Hier muss ein Wert von 38,8 mm zwischen Transportgestell und fester Transportwange mit Hilfe einer
Lehre eingestellt werden.
▪ [03054247-xx] Lehre Feste Transportwange DT/ET HS60/D4
▪ [03054248-xx] Lehre Abstand Transportwange DT HS-60/D4
Über die Software muss die feste Wange geteacht und der Wert gespeichert werden.
Einstellung der festen Transportwange

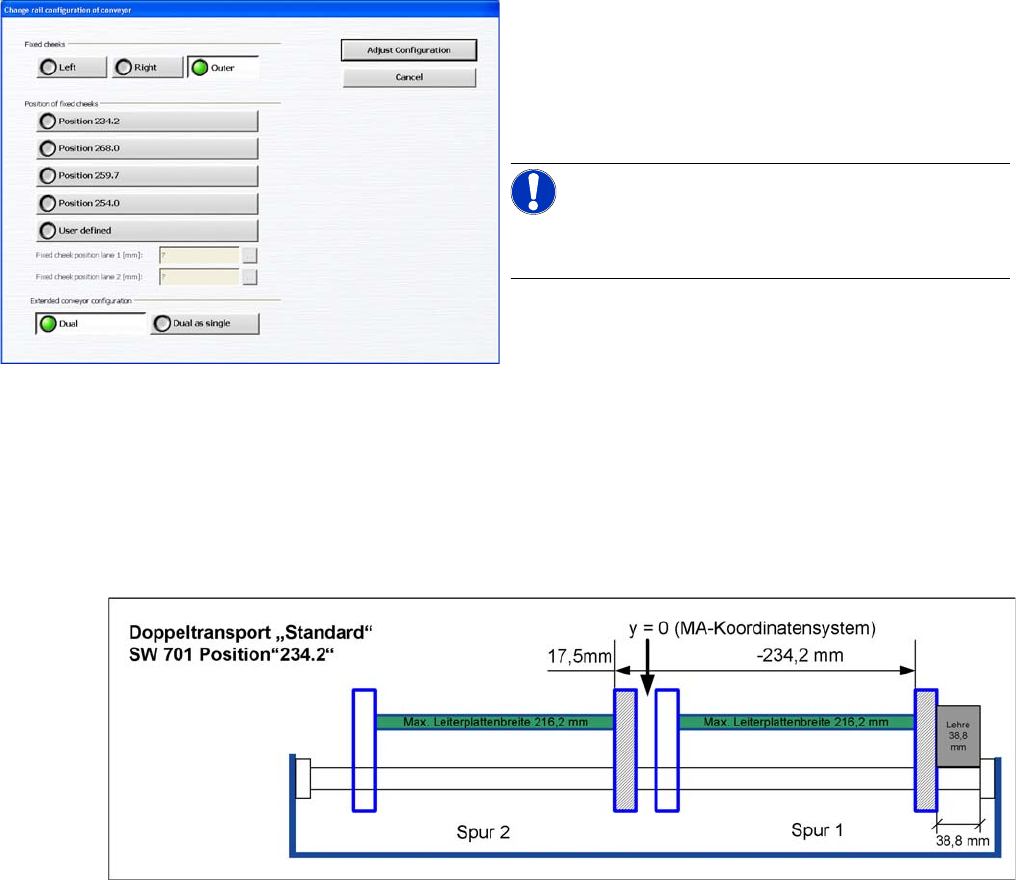

Beim Doppeltransport der X4I sind die festen Transport-
wangen frei konfigurierbar, d. h. die linke oder die rechte
Seite, bzw. für I-Placement die jeweils äußeren Wangen
jeder Transportspur sind fest. Die Kompatibilität zu den
anderen Maschinen kann durch fest vorgegebene Werte
in der SW eingestellt werden (siehe Bild).
HINWEIS!
Dieses Menü ist ab dem Bedienerlevel Service (Kunde)
freigeschaltet!
Einstellarbeiten
5.4.3 Feste Transportwange einstellen (ab SW701) Einstellungen am Transport
Serviceanleitung SIPLACE X-Serie 335
Einstellwerte

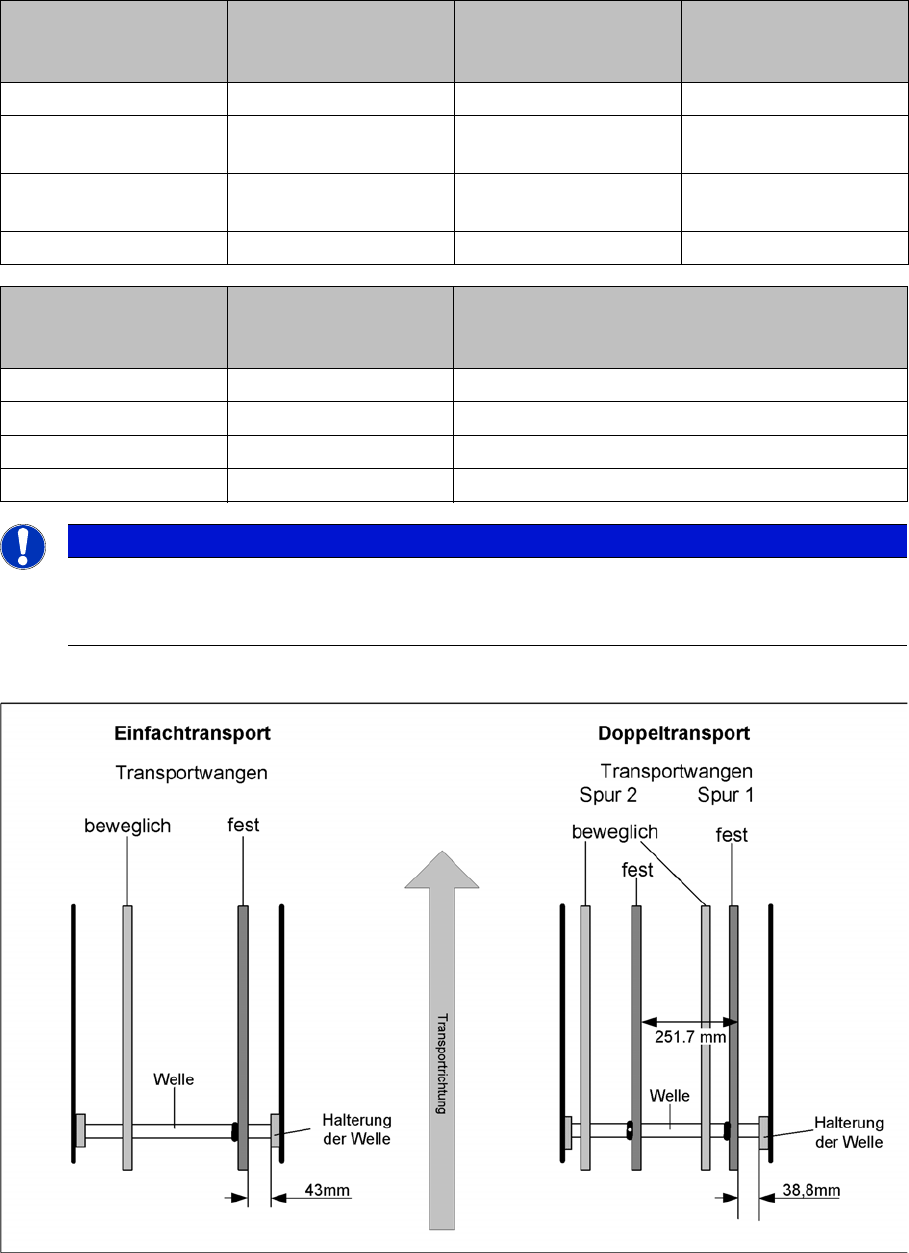

Die Messung erfolgt zwischen Wangenflansch und dem Montageflansch Transportwanne (siehe auch
"Beispiel X-Serie").
Beispiel X-Serie
Einstellung "Feste Transportwange" SIPLACE X, HF
Maschine Einfachtranport
Standardbreite
508 (460) mm
Doppeltransport
Standardbreite
250 (216) mm
Quad Lane
Standardbreite
114 mm
HF-Serie 19 (43) mm 4,5 (38,8) mm
X-Serie / D3
Bis Juli 2007
19 (43) mm 4,5 (38,8) mm
X-Serie / D3
Ab Juli 2007
16 (40) mm 4,5 (38,8) mm 2 mm
X4I 16 (40) mm 4,5 (38,8) mm 2 mm
Maschine Einfachtranport
Standardbreite
460 mm
Doppeltransport
Standardbreite
216 mm
HS-60 34,5 mm 30,5 mm
S27 HM 34,5 mm 30,5 mm
D4 34,5 mm 30,5 mm
D1/D2 34,5 mm 30,5 mm
HINWEIS
Nur mit SITEST
Die feste Transportseite darf nur per SITEST-Software und mit den Breitenverstellern
verändert werden. Dies stellt die korrekte Position (Parallelität) aller Transportwangen sicher.
