Einstellarbeiten
Einstellungen am Transport 5.4.8 Hubtischfunktionen
346 Serviceanleitung SIPLACE X-Serie
5.4.8
5.4.8 Hubtischfunktionen
Hubtischfunktionen
Funktion Hubtisch oben
Vorraussetzungen für die Erkennung, dass der Hubtisch oben ist:
▪ 30-35 Impulse von der Inkrementalscheibe
▪ Überprüfung durch die Software (siehe "5.4.6 Funktionsablauf Leiterplattenklemmung" [ ➙ 340])
▪ Zeitverhalten für Leiterplattenklemmung von ca. 500 ms
Funktion Hubtisch unten
Vorraussetzungen für die Erkennung, dass der Hubtisch unten ist:
▪ 30-35 Impulse von der Inkrementalscheibe
▪ BERO am Hubtischzylinder
▪ Zeitverhalten für Leiterplatten lösen von ca. 480 ms

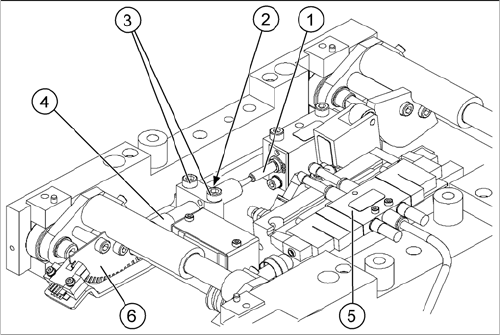

Hubtischeinheit
1. Betätiger
2. Kontermutter Dämpfung
3. Befestigungsschrauben des Befestigungsblocks
4. Dämpfungseinheit
5. 5/3-Wegeventil darunter Pneumatikzylinder mit End-
lagebero
6. Gabellichtschranken/Inkrementalscheibe
Einstellarbeiten
5.4.8 Hubtischfunktionen Einstellungen am Transport
Serviceanleitung SIPLACE X-Serie 347
5.4.8.1
5.4.8.1 Geschwindigkeit des Hubtisches einstellen (SW601)
Geschwindigkeit des Hubtisches einstellen (SW601)
Gilt für SW601, ab SW 602 kann die Geschwindigkeit des Hubtisches im SITEST überprüft werden.
Teile
▪ Transport-Software [00322132-xx]
▪ Kvaser Karte
► Schließen Sie das Servicenotebook mittels Kvaser-
Karte (1) über die CAN Bus Schnittstelle an die
Transportsteuerung an.
► Starten Sie die Transport-Software
(LP_TSPMenu.exe).

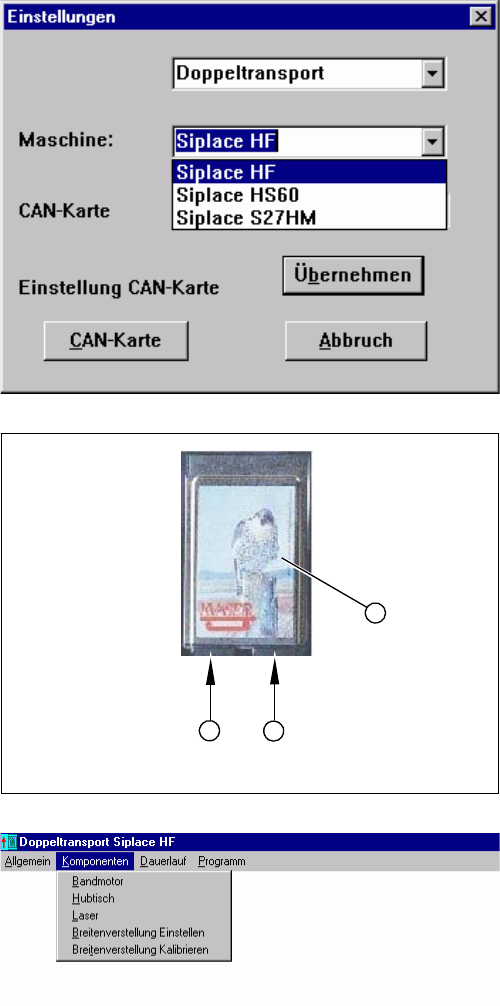

► Wählen Sie im Dialogfeld Einstellungen den entspre-
chenden Transporttyp und den Maschinentyp HF
aus.
► Bestätigen Sie die Auswahl mit Übernehmen.
► Bestätigen Sie das Hinweisfenster Einstellung
übernommen mit OK.
1. Kvaser Karte
2. Kanal 1
3. Kanal 2
► Wählen Sie den Kanal aus, den Sie an der Kvaser
Karte benutzen Kanal 1 (2) oder Kanal 2 (3).
► Bestätigen Sie die Einstellung mit Übernehmen.
► Bestätigen Sie das Hinweisfenster Einstellung
übernommen mit OK.
► Wählen Sie im Menü Komponenten die Funktion
Hubtisch aus. Das Dialogfeld Hubtisch wird geöffnet.
Voraussetzung:
▪ Maschine ist eingeschaltet
▪ Schutzhauben sind geschlossen
▪ Steuerung ist eingeschaltet
Einstellarbeiten
Einstellungen am Transport 5.4.8 Hubtischfunktionen
348 Serviceanleitung SIPLACE X-Serie

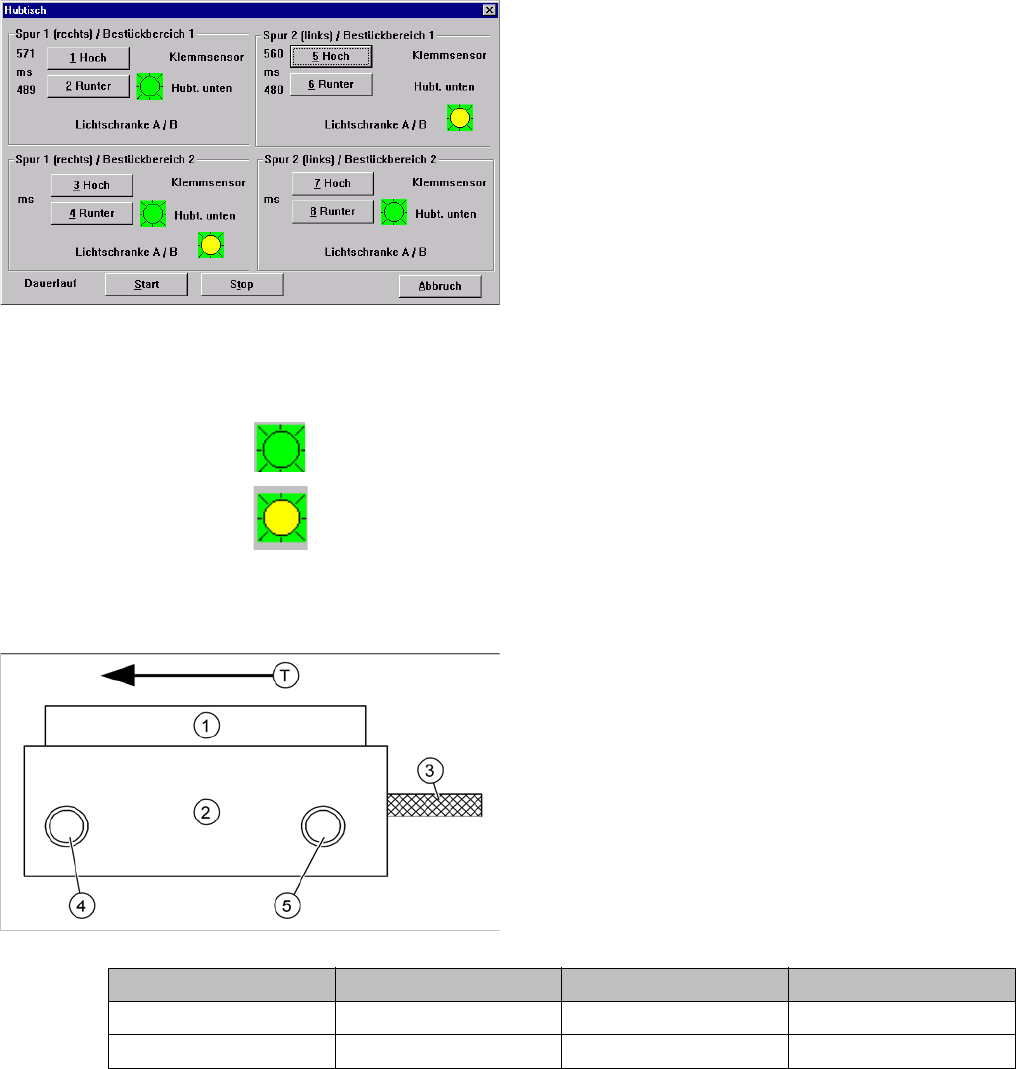

Die Zeit wird vor den Buttons entsprechend angezeigt.
▪ Wird beim Hochfahren der Klemmsensor (falls vorhanden) aktiv, leuchtet eine rote LED auf als Im-
puls auf.
▪ Das Symbol zeigt den Zustand Hubtisch unten an (LED auf dem Pneumatikzylinder Hubtisch)
▪ Das Symbol zeigt den Zustand Hubtisch oben an (Meßsystem des Hubtisches --> Anzahl der
Zählimpulse wurden korrekt gezählt).
Zeiten am Hubtischzylinder einstellen
► Wählen Sie den Hubtisch aus, den Sie überprüfen
bzw. einstellen wollen. Betätigen Sie die Buttons
Hoch und Runter.
1. Pneumatikventil
2. Hubtischzylinder
3. Kolbenstange
4. Einstellventil – Zeitverhalten Hubtisch unten
5. Einstellventil - Zeitverhalten Hubtisch oben
T = Transportrichtung
► Stellen Sie die Ventile am Hubtischzylinder (5, 6) so
ein, dass Sie die folgenden Werte erreichen:
Hochfahren Runterfahren Toleranz
Ohne Hubtischplatte 540 ms 540 ms +/- 20 ms
Mit Hubtischplatte 500 ms 480 ms +/- 20 ms
