Einstellarbeiten Einstellungen am Transport 5.4.8 Hubtischfunktionen 350 Serviceanleitung SIPLACE X-Serie 5.4.8.3 5 . 4 . 8 . 3 G e s c h w in d ig k e it d e s H u b t is c h e s e in s t e lle n ( a b S W 7 0 1 ) Gesch…
Einstellarbeiten
5.4.8 Hubtischfunktionen Einstellungen am Transport
Serviceanleitung SIPLACE X-Serie 349
5.4.8.2
5.4.8.2 Geschwindigkeit des Hubtisches einstellen (ab SW602)
Geschwindigkeit des Hubtisches einstellen (ab SW602)
► Sind die Verfahrzeiten nicht in der Toleranz oder erscheinen Fehlermeldungen während der Produk-
tion, so stellen Sie die Verfahrzeiten wie folgt ein. Stellen Sie dazu die beiden Pneumatikdrosseln
am Hubtischzylinder so ein, dass Sie die entsprechenden Werte bei montierter Hubtischplatte errei-
chen:
⇨ Hubtisch Hoch: 500 ms +/-20 ms
(ohne Hubtischplatte ~450 +/-20 ms DT / ~360 +/-20 ms ET)
⇨ Hubtisch Runter: 480 ms +/-20 ms
(ohne Hubtischplatte ~550 +/-20 ms DT /~600 +/-20 ms ET)
► Kommt es beim Herunterfahren des Hubtisches zu Störungen oder Erschütterungen der LP, so stel-
len Sie eine geeignete langsamere Sinkgeschwindigkeit ein.

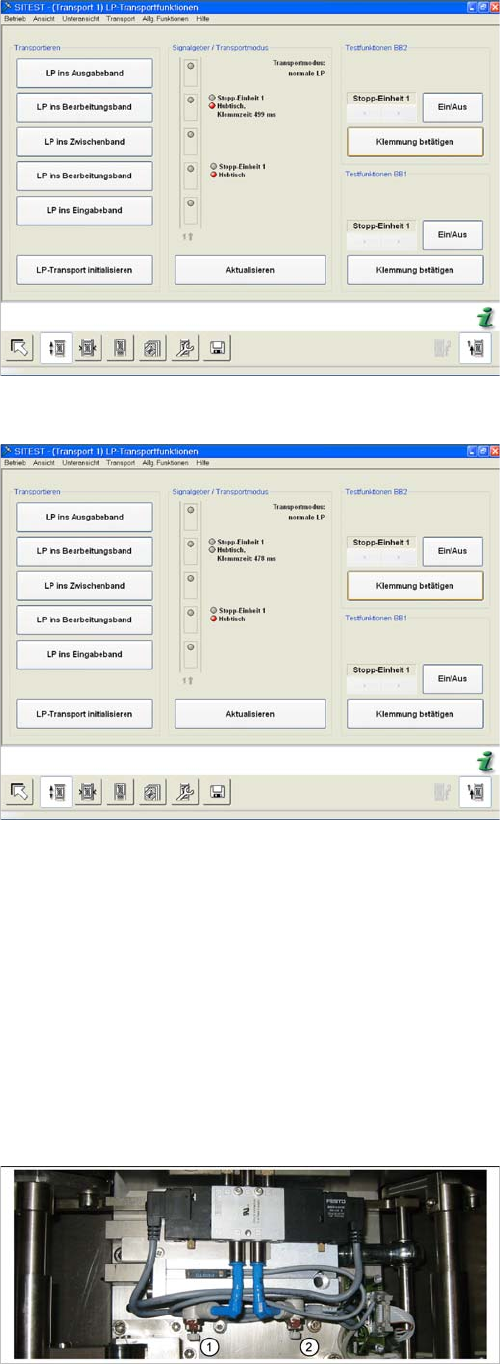

Zeit für Hubtisch hochfahren mit Hubtischplatte
► Schalten Sie die Maschine ein und starten Sie das SI-
TEST-Programm.
► Im Menü LP-Transportfunktionen (siehe nebenste-
hende Abbildung) kann man die Verfahrzeit des Hub-
tisches ab der SW 602 direkt ablesen.
► Betätigen Sie den Button Klemmung betätigen.
Zeit für Hubtisch runterfahren mit Hubtischplatte
► Der Hubtisch wird nach oben gefahren und die Ver-
fahrzeit angezeigt (siehe Abbildung).
► Bei nochmaligem Drücken des Buttons
Klemmung betätigen wird der Hubtisch nach unten
gefahren und die Verfahrzeit für die
Abwärtsbewegung angezeigt.
1. Abwärts
2. Aufwärts
Drehrichtung links am Einstellventil:
Verringerung der Verfahrzeit des Hubtisches
Drehrichtung rechts am Einstellventil:
Erhöhung der Verfahrzeit des Hubtisches
Einstellarbeiten
Einstellungen am Transport 5.4.8 Hubtischfunktionen
350 Serviceanleitung SIPLACE X-Serie
5.4.8.3
5.4.8.3 Geschwindigkeit des Hubtisches einstellen (ab SW701)
Geschwindigkeit des Hubtisches einstellen (ab SW701)
► Sind die Verfahrzeiten nicht in der Toleranz oder erscheinen Fehlermeldungen während der Produk-
tion, so stellen Sie die Verfahrzeiten wie folgt ein. Stellen Sie dazu die beiden Pneumatikdrosseln
am Hubtischzylinder so ein, dass Sie die entsprechenden Werte bei montierter Hubtischplatte errei-
chen:
► Kommt es beim Herunterfahren des Hubtisches zu Störungen oder Erschütterungen der LP, so stel-
len Sie eine geeignete langsamere Sinkgeschwindigkeit ein.

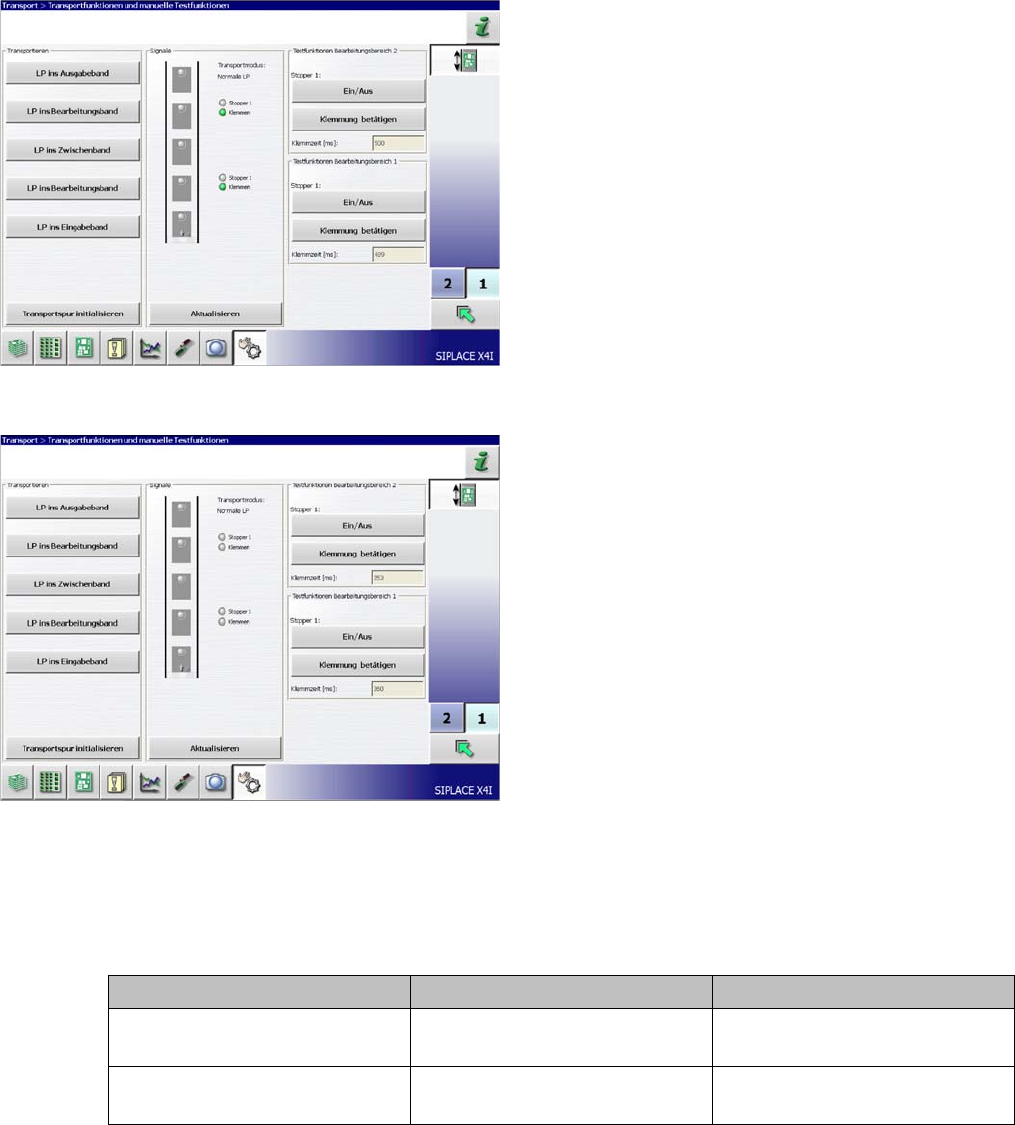

Zeit für Hubtisch hochfahren mit Hubtischplatte
► Schalten Sie die Maschine ein.
► Im Menü Manuelle Aktionen --> Transport kann der
Hubtisch auf und ab bewegt werden. Die Zeit wird di-
rekt angezeigt.
► Betätigen Sie den Button Klemmung betätigen.
Zeit für Hubtisch runterfahren mit Hubtischplatte
► Der Hubtisch wird nach oben gefahren und die Ver-
fahrzeit angezeigt (siehe Abbildung).
► Bei nochmaligem Drücken des Buttons
Klemmung betätigen wird der Hubtisch nach unten
gefahren und die Verfahrzeit für die
Abwärtsbewegung angezeigt.
Hubtisch hochfahren runterfahren
Hubtisch (Standard)
Puffer: 20 mm
520 ms +/- 20 ms 480 ms +/- 20 ms
Hubtisch (X4I)
Puffer: 35 mm
430 ms +/- 20 ms 400 ms +/- 20 ms
Einstellarbeiten
5.4.8 Hubtischfunktionen Einstellungen am Transport
Serviceanleitung SIPLACE X-Serie 351
5.4.8.4
5.4.8.4 Dämpfungseinheit Hubtisch einstellen [00358684-05]
Dämpfungseinheit Hubtisch einstellen [00358684-05]
1. Abwärts
2. Aufwärts
Drehrichtung links am Einstellventil:
Verringerung der Verfahrzeit des Hubtisches
Drehrichtung rechts am Einstellventil:
Erhöhung der Verfahrzeit des Hubtisches
Dämpfungseinheit einstellen

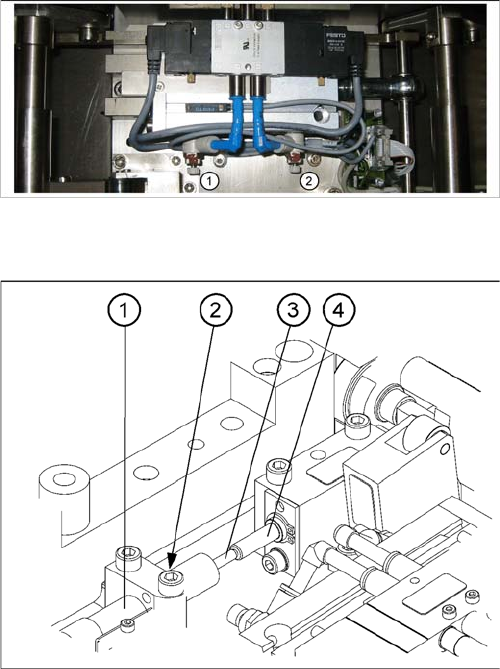

Durch die Dämpfungseinheit (1) wird der Hubtisch sanft
nach oben gefahren. Wird die Leiterplatte geklemmt, wird
somit ein starkes Prellen der Leiterplatte verhindert.
► Kontrollieren Sie, ob die Dämpfungseinheitim Befes-
tigungsblock mit der Kontermutter (2) fixiert ist und
der Stößel (3) der Dämpfungseinheit am Betätiger (4)
leicht ansteht. Mit dieser Grundeinstellung soll der
Hubtisch sanft nach oben fahren.
► Sollte dies nicht der Fall sein, lösen Sie die Konter-
mutter am Befestigungsblock und drehen die
Dämpfungseinheit ca. eine Umdrehung in den Befes-
tigungsblock rein.
► Fahren Sie den Hubtisch mit Hilfe der Software nach
oben.
► Der Hubtisch muss sanft nach oben fahren.
Es darf daher kein lautes Einrasten der LP-Klem-
mung hörbar sein und keine Fehlermeldung der LP-
Klemmung auftreten.
► Kontrollieren Sie die Geschwindigkeit des Hubtisch-
zylinders und korrigieren diese ggf.
