Einstellarbeiten
5.4.9 Überprüfungen nach mechanischen Arbeiten am Transport Einstellungen am Transport
Serviceanleitung SIPLACE X-Serie 353
Problembehandlung
Sehen Sie dazu auch...
3.6.21 Stopper tauschen und einstellen (QT) [03069271-xx] [ ➙ 194]
5.4.9
5.4.9 Überprüfungen nach mechanischen Arbeiten am Transport
Überprüfungen nach mechanischen Arbeiten am Transport
Kontrolle: Der Abstand zwischen der Oberkante Transportriemen und dem Anschlag oben soll 6 mm be-
tragen.
Kompensation eines zu großen Spiels
Ist an einer Stelle im Klemmbereich das Spiel größer als
0,1 mm so kann es am Betätiger kompensiert werden.
Führen Sie dazu folgende Schritte durch:
► Ermitteln Sie das Spiel zwischen Riemen und
Klemmkante. (z. B. 0,4 mm – Dies entspricht einem
Fehleinstellung von 0,3 mm)

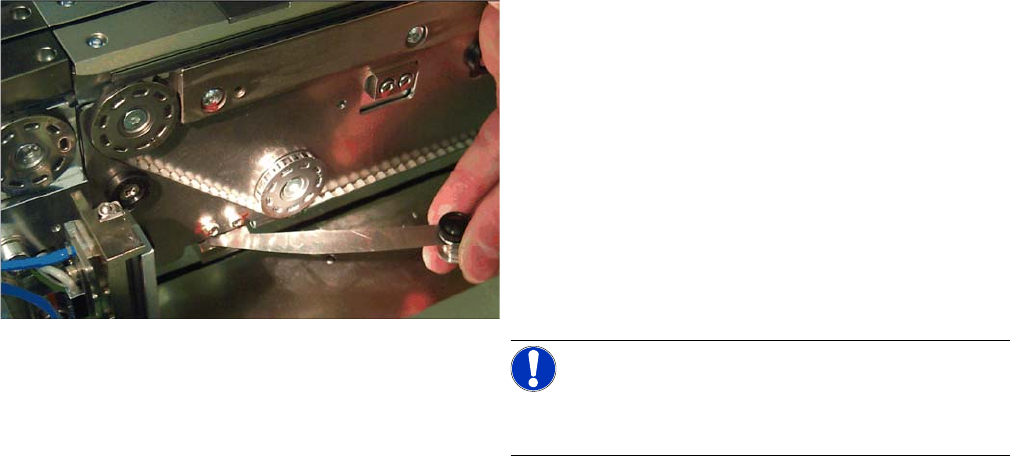

► Ermitteln Sie den Abstand zwischen Betätiger und
Klemmblech (siehe Bild). (z. B. 0,3 mm)
► Stellen Sie den Abstand zwischen Betätiger und
Klemmblech mit Hilfe der Fühlerlehre neu ein.
(Im Beispiel 0,6 mm)
HINWEIS!
Verwenden Sie Fühlerlehren oder Zehntelbleche in der
Größe des Betätigers.
► Klemmen Sie den Hubtisch und überprüfen Sie das
Spiel an allen vier Betätigern erneut.
Einstellarbeiten
Einstellungen am BE-Wagen 5.5.1 Betätiger am BE-Wagen einstellen
354 Serviceanleitung SIPLACE X-Serie
5.5
5.5 Einstellungen am BE-Wagen
Einstellungen am BE-Wagen
5.5.1
5.5.1 Betätiger am BE-Wagen einstellen
Betätiger am BE-Wagen einstellen
Teile, Hilfsmittel und Werkzeug
▪ Inbusschlüssel
Einstellung
Sehen Sie dazu auch...
3.10.6 Betätiger/Schutzwinkel tauschen [ ➙ 238]
► Stellen Sie den Betätiger mit Hilfe der Madenschrau-
be (3) ein.
Zwischen der Oberkante (1) des Tisches und dem
Betätiger (2) muss ein Winkel von 13° +/- 1° einge-
stellt werden.
Der Betätiger muss ohne am Kunststoff zu schleifen
in den Sicherheitsschalter gleiten.
Einstellarbeiten
5.5.2 BE-Wagen - Einstellung der Grundhöhe Einstellungen am BE-Wagen
Serviceanleitung SIPLACE X-Serie 355
5.5.2
5.5.2 BE-Wagen - Einstellung der Grundhöhe
BE-Wagen - Einstellung der Grundhöhe
5.5.2.1
5.5.2.1 Teile, Hilfsmittel und Werkzeug
Teile, Hilfsmittel und Werkzeug
Für die Höheneinstellung des BE-Wagens benötigen Sie folgende Werkzeuge und Hilfsmittel:
▪ Sechskantstiftschlüssel, Größe 5
▪ Ringschraube mit M12-Gewinde zum Anheben des BE-Wagen-Tisches,
DIN 580 M12-St [00048350-xx]
▪ Hebevorrichtung zum Anheben des BE-Wagen-Tisches, Tragkraft mindestens 80 kg
5.5.2.2
5.5.2.2 BE-Wagen an die LP-Transporthöhe anpassen
BE-Wagen an die LP-Transporthöhe anpassen
BE-Wagen mit einer LP-Transporthöhe von 950 mm
▪ Bohrungen für die LP-Transporthöhen 830 - 950 mm
in den Führungssäulen
Der BE-Wagen für die S-Zuführmodule lässt sich mit we-
nigen Handgriffen auf folgende Leiterplatten-
Transporthöhen einstellen:
▪ 830 mm ±15 mm Standard-Höhe
▪ 900 mm ±15 mm SMEMA-Höhe
▪ 930 mm ±15 mm SMEMA-Höhe
▪ 950 mm ±15 mm SMEMA-Höhe
WARNUNG!
Nur SIPLACE-Technikern oder zertifizierten Personen ist
es erlaubt, die BE-Wagenhöhe zu verstellen.
Beachten Sie dazu die geltenden
Unfallverhütungsvorschriften.
Nehmen Sie alle Zuführmodule von der BE-Tischplatte,
wenn Sie den BE-Tisch in der Höhe verstellen wollen.
