Einstellungen am BE-Wagen 5.5.2 BE-Wagen - Einstellung der Grundhöhe
356 Serviceanleitung SIPLACE X-Serie
5.5.2.3
5.5.2.3 BE-Wagenhöhe ändern
BE-Wagenhöhe ändern
Übersicht
Einstellung
► Nehmen Sie alle Zuführmodule vom BE-Wagen ab.
► Schrauben Sie die Ringschraube in die M12-Bohrung (1) des BE-Wagen-Tisches ein.
► Hängen Sie den Haken der Hebevorrichtung in die Ringschraube ein (2).
► Straffen Sie das Seil der Hebevorrichtung.
► Lösen Sie die 8 Innensechskantschrauben, M6x12 (4).
► Heben Sie den BE-Wagen-Tisch an oder senken Sie ihn auf die gewünschte Höhe ab. Dabei muss
die Bohrung für die gewünschte Höhe in der Brücke (5) mit der obersten Bohrung im vertikalen Pro-
filholm (3) fluchten.
► Befestigen Sie die Brücke (5) mit den acht Innensechskantschrauben M6x12 (4) an den vertikalen
Profilholmen (3).
► Schrauben Sie die Ringschraube aus dem BE-Wagen-Tisch heraus.
Position der Ringschraube am BE-Wagen
1. M12-Bohrung für Ringschraube
2. Ringschraube DIN 580 M12-St
3. Vertikaler Profilholm
4. Innensechskantschraube SN 62355, M6x12,
acht Stück
5. Brücke
VORSICHT!
Benutzen Sie immer die Montagehilfe (Schraubenöse)
zur Fixierung der Tischplatte, egal, ob Sie die BE-
Wagenhöhe erhöhen oder absenken.
Einstellarbeiten
5.6.1 Hinweis zum Firmware-Download Sonstige Einstellungen
Serviceanleitung SIPLACE X-Serie 357
5.6
5.6 Sonstige Einstellungen
Sonstige Einstellungen
5.6.1
5.6.1 Hinweis zum Firmware-Download
Hinweis zum Firmware-Download
Ab den folgenden Versionsständen der Stationssoftware kann aus der Standard-SITEST-Oberfläche
der Download der Firmware auf alle CAN-Bus Teilnehmer ausgeführt werden:
▪ 505.04 SP2
▪ 603.01 SP1
▪ 604.01 SP1
5.6.2
5.6.2 Funktion Firmware prüfen
Funktion Firmware prüfen

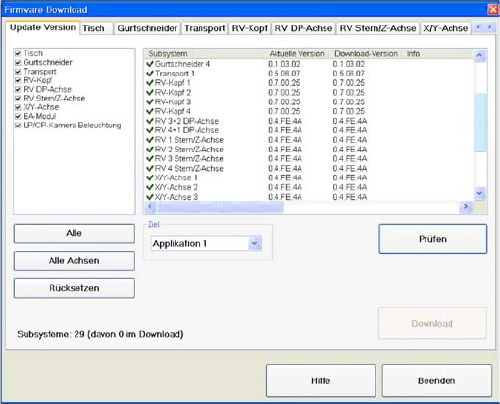

► Wählen Sie ein Ziel (BIOS/Applikation 1/Applikation
2) und betätigen Sie die Schaltfläche Prüfen.
Einstellarbeiten
Sonstige Einstellungen 5.6.3 Firmware Download (SW70x)
358 Serviceanleitung SIPLACE X-Serie
5.6.3
5.6.3 Firmware Download (SW70x)
Firmware Download (SW70x)
5.6.4
5.6.4 Übertragen der kopfspezifischen Daten
Übertragen der kopfspezifischen Daten
► Ab Softwareversion 601 lesen Sie den Abschnitt "5.6.4.1 Übertragen der kopfspezifischen Daten
(abSW601)" [ ➙ 359].
► Ab Softwareversion 701 lesen Sie den Abschnitt "5.6.4.2 Übertragen der kopfspezifischen Daten (ab
SW701)" [ ➙ 360].

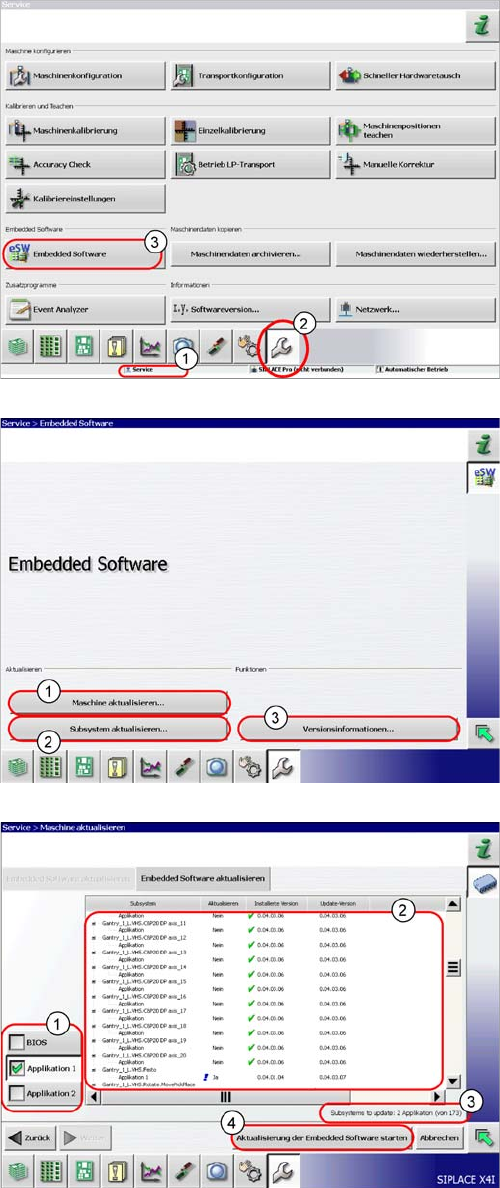

► Die Funktion Firmware Download kann mit den
Bedienerleveln (1) Machine-Service oder SIPLACE-
Service ausgeführt werden.
► Wechseln Sie ins Service-Menü (2).
► Wählen Sie den Button Embedded Software (3).
► (1) Wählen Sie diesen Button um die gesamte Ma-
schine zu überprüfen und für mehrere Subsysteme
einen eSW-Download durchzuführen.
► (2) Wählen Sie diesen Button um speziell ein Subsys-
tem auszuwählen und zu überprüfen, um einen eSW-
Download durchzuführen.
► (3) Wählen Sie diesen Buttonum alle Versionen der
Subsysteme, Bios Applikation 1/2 anzuzeigen.
1. Auswahl-Button, BIOS Applikation1/2
2. Zeigt den Status der einzelnen Subsysteme.
3. Update Information, wie viele Subsysteme noch her-
untergeladen werden müssen.
4. Startet den Download.
