Platinenbeschreibung
6.5.1 Anschlussbaugruppe FCU [03059783-xx] BE-Einzug
Serviceanleitung SIPLACE X-Serie 385
Taster S1 [03059783-04]
DIP-Schalter S2 [03059783-04]
Taster Status Funktion Beschreibung
S1 OFF RESET Wenn gedrückt
Schalter Status Signalname Beschreibung
S2.1 ON/OFF FCU_ENV3 ON: Testmodus für Abwurfbehälter ausge-
schaltet
OFF: Testmodus für Abwurfbehälter einge-
schaltet
S2.2 OFF FCU_ENV2 40-fach-FCU
S2.3 ON/OFF FCU_ENV1 ON: Ohne Einzugssteuerung, mit virtuellem
Taster
OFF: mit Einzugssteuerung, ohne virtuellem
Taster
S2.4 ON/OFF FCU_ENV0 ON: mit Gurtschneider- und mit Pipetten-
wechsler-Funktionalität
OFF: ohne Gurtschneider- und ohne Pipet-
tenwechsler-Funktionalität
Platinenbeschreibung
Pipettenwechsler 6.6.1 PPW Hauptplatine CPx [03069324-xx]
386 Serviceanleitung SIPLACE X-Serie
6.6
6.6 Pipettenwechsler
Pipettenwechsler
6.6.1
6.6.1 PPW Hauptplatine CPx [03069324-xx]
PPW Hauptplatine CPx [03069324-xx]
03069324-02

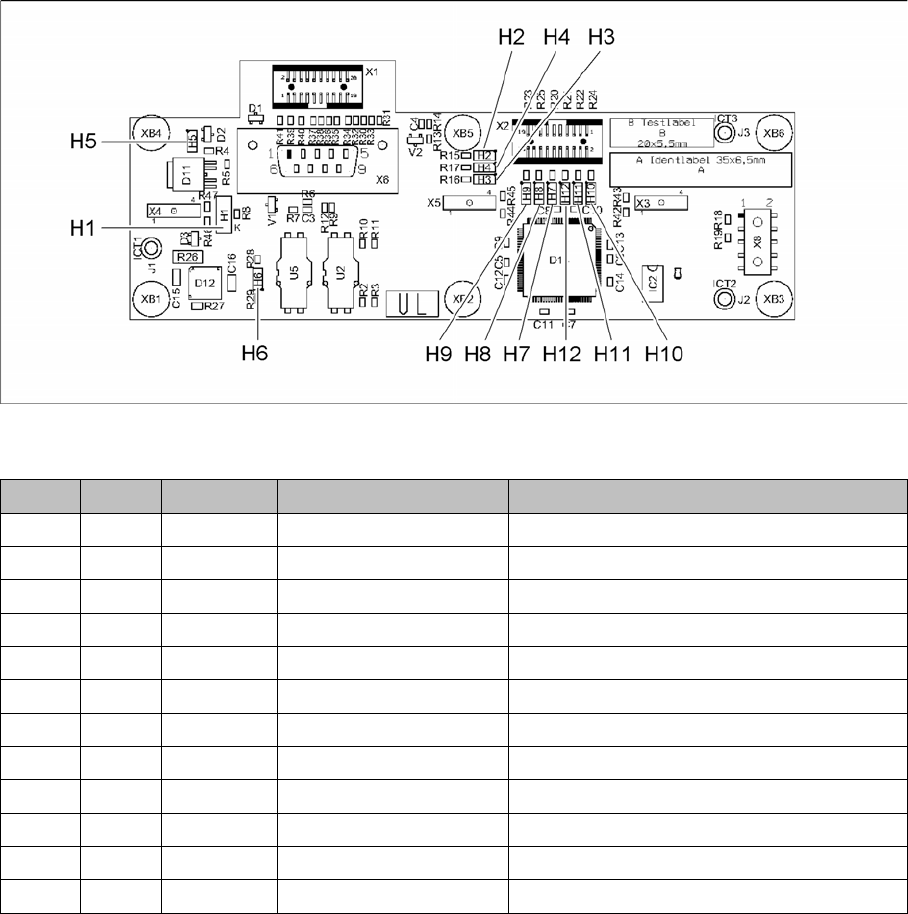

LED [03069324-02]
LED Farbe Status Signalname Beschreibung
H1 GN ON LED_Magazine_OK Magazine korrekt eingesetzt
H2 GN ON LED_LB_OPENED Betätiger Lichtschranke „offen“
H3 GN ON LED_LB_CLOSED Betätiger Lichtschranke „geschlossen“
H4 GN ON LED_FPGA_OK FPGA ist geladen und betriebsbereit
H5 GN ON SWITCH_VALVE Ventilspannung +24V vorhanden
H6 GN ON P3V3 Logikspannung +3.3V vorhanden
H7 RD ON FPGA_TEST_6 Interner FPGA-Status 1
H8 RD ON FPGA_TEST_2 Interner FPGA-Status 2
H9 RD ON FPGA_TEST_4 Interner FPGA-Status 3
H10 RD ON FPGA_TEST_1 Interner FPGA-Status 4
H11 RD ON FPGA_TEST_3 Interner FPGA-Status 5
H12 RD ON FPGA_TEST_5 Interner FPGA-Status 6
Platinenbeschreibung
6.6.2 Pipettenwechsler-Hauptplatine C&P20P [03107652-xx] Pipettenwechsler
Serviceanleitung SIPLACE X-Serie 387
6.6.2
6.6.2 Pipettenwechsler-Hauptplatine C&P20P [03107652-xx]
Pipettenwechsler-Hauptplatine C&P20P [03107652-xx]
Pipettenwechsler CP20P - Jumper X10
Jumper X10
Kopf Jumper-Position
SW <= 706.x SW >= 707.x
CPx, DLM 1-2 1-2 oder 2-3
C&P20P --- 2-3 (Werkseinstellung)
