00194439-10_SM_X-Serie_Kunde_de - 第45页
Modul-Übersicht 2.4.5 Breitenverstellung BE-Wechseltisch X-Serie Serviceanleitung SIPLACE X-Serie 45 2.13 2 . 1 3 B E - W e c h s e lt is c h X - S e r ie BE-Wechseltisch X-Serie Übersicht Sehen Sie dazu auch... 3.10…
Modul-Übersicht
BE-Wagen-Einzug HF R2 2.4.5 Breitenverstellung
44 Serviceanleitung SIPLACE X-Serie
2.11

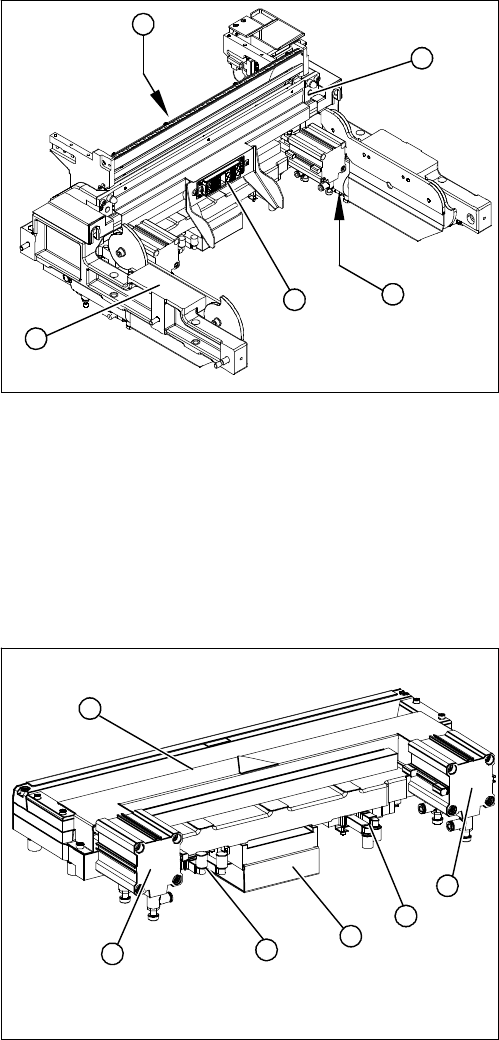

2.11 BE-Wagen-Einzug HF R2
BE-Wagen-Einzug HF R2
Übersicht
Sehen Sie dazu auch...
3.8 BE-Einzug HF R2 [ ➙ 206]
2.12
2.12 Schneidgerät
Schneidgerät
Übersicht
Sehen Sie dazu auch...
3.9 Schneidgerät [ ➙ 214]
1. BE-Wagen Einzug komplett
2. ODU-Stecker mit Kabelbaum
3. Kurzhubzylinder BE-Wagen ausstoßen
4. Steuerventile
5. Rundzylinder BE-Wagen einziehen
1
5
4
3
2
1. Schneidgerät pneumatisch
2. Kurzhubzylinder
3. Steuereinheit
4. Magnetventile
2
4
1
4
3
2
Modul-Übersicht
2.4.5 Breitenverstellung BE-Wechseltisch X-Serie
Serviceanleitung SIPLACE X-Serie 45
2.13

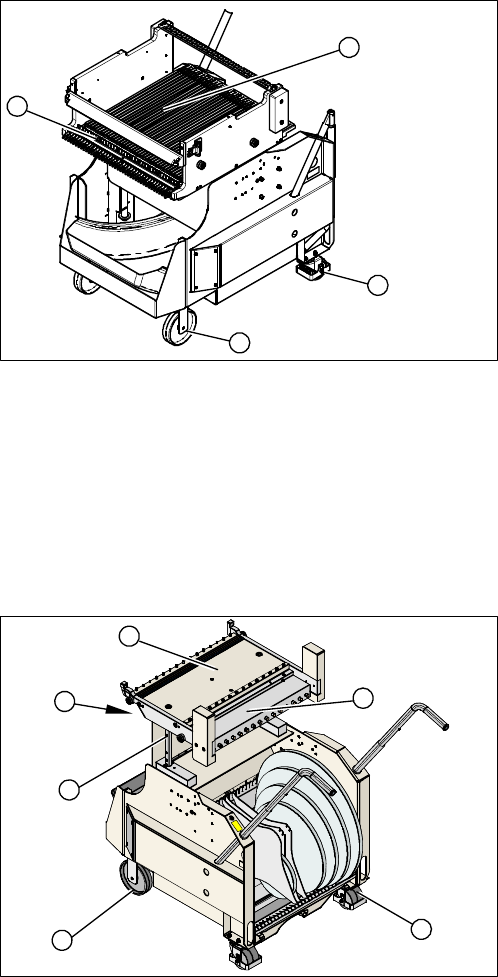

2.13 BE-Wechseltisch X-Serie
BE-Wechseltisch X-Serie
Übersicht
Sehen Sie dazu auch...
3.10 BE-Wagen X-Serie [ ➙ 233]
2.14
2.14 BE-Wechseltisch HF R2
BE-Wechseltisch HF R2
Übersicht
Sehen Sie dazu auch...
3.11 BE-Wagen HF R2 [ ➙ 239]
1. Lenkrolle
2. Bockrolle
3. Verriegelungsleiste
4. Auflageblock
1
4
3
2
1. Tisch komplett
2. Kabelbaum mit ODU-Stecker
3. Tischplatte
4. Feeder Controller Unit
5. Lenkrollen
6. Bockrollen
1
6
5
4
3
2
Modul-Übersicht
Pneumatikeinheit 2.4.5 Breitenverstellung
46 Serviceanleitung SIPLACE X-Serie
2.15
2.15 Pneumatikeinheit
Pneumatikeinheit
Übersicht
Die Pneumatikeinheit ist auf ein kompaktes Einschiebemodul montiert und auf der rechten Seite des Mit-
telteils untergebracht. Die Einheit ist durch eine abschließbare Tür gesichert und enthält die komplette
Druckluftversorgung und die SMEMA-Schnittstelle (Siemens) zu den vor- und nachgeschalteten Statio-
nen.
Sehen Sie dazu auch...
3.2.3.1 Pneumatik-Einheit - Version 1 [03004151-xx] [ ➙ 83]
3.2.3.2 Pneumatik-Einheit - Version 2 [03038058-xx] [ ➙ 83]
3.2.3.3 Pneumatikeinheit - Version 3 [03060279-xx] [ ➙ 84]
1. Pneumatikeinheit
2. Anschlusskupplung für Druckluftanschluss
3. Absperrhahn
1
3
2
