Servicearbeiten 3.1.3 Motorschutzschalter/Motors chutz-Auslöserblock tauschen Elektrik und Steuerung Serviceanleitung SIPLACE X-Serie 55 Übersicht Ausbau ► Schalten Sie die Maschine aus, tr ennen Sie diese vom Stromverso…
Servicearbeiten
Elektrik und Steuerung 3.1.3 Motorschutzschalter/Motorschutz-Auslöserblock tauschen
54 Serviceanleitung SIPLACE X-Serie
3.1.3
3.1.3 Motorschutzschalter/Motorschutz-Auslöserblock tauschen
Motorschutzschalter/Motorschutz-Auslöserblock tauschen
Übersicht
► Wählen Sie das passende Kapitel:
▪ "3.1.3.1 Motorschutzschalter PKZ2 tauschen [00342494-xx]" [ ➙ 54]
▪ "3.1.3.2 Motorschutz-Auslöserblock (PKZ2) tauschen" [ ➙ 56]
▪ "3.1.3.3 Motorschutzschalter PKE32/XTU-32 tauschen [03098183-xx]" [ ➙ 58]
3.1.3.1
3.1.3.1 Motorschutzschalter PKZ2 tauschen [00342494-xx]
Motorschutzschalter PKZ2 tauschen [00342494-xx]
Teile, Hilfsmittel und Werkzeug
▪ Motorschutzschalter PKZ2 Grundgerät 3 polig [00342494-xx]
Dazu gehört ein Motorschutz-Auslöseblock:
– Motorschutz-Auslöseblock ZM-32-PKZ2 (US Version) [00342496-xx]
– Motorschutz-Auslöseblock ZM-16-PKZ2 (alle außer US) [00342495-xx]

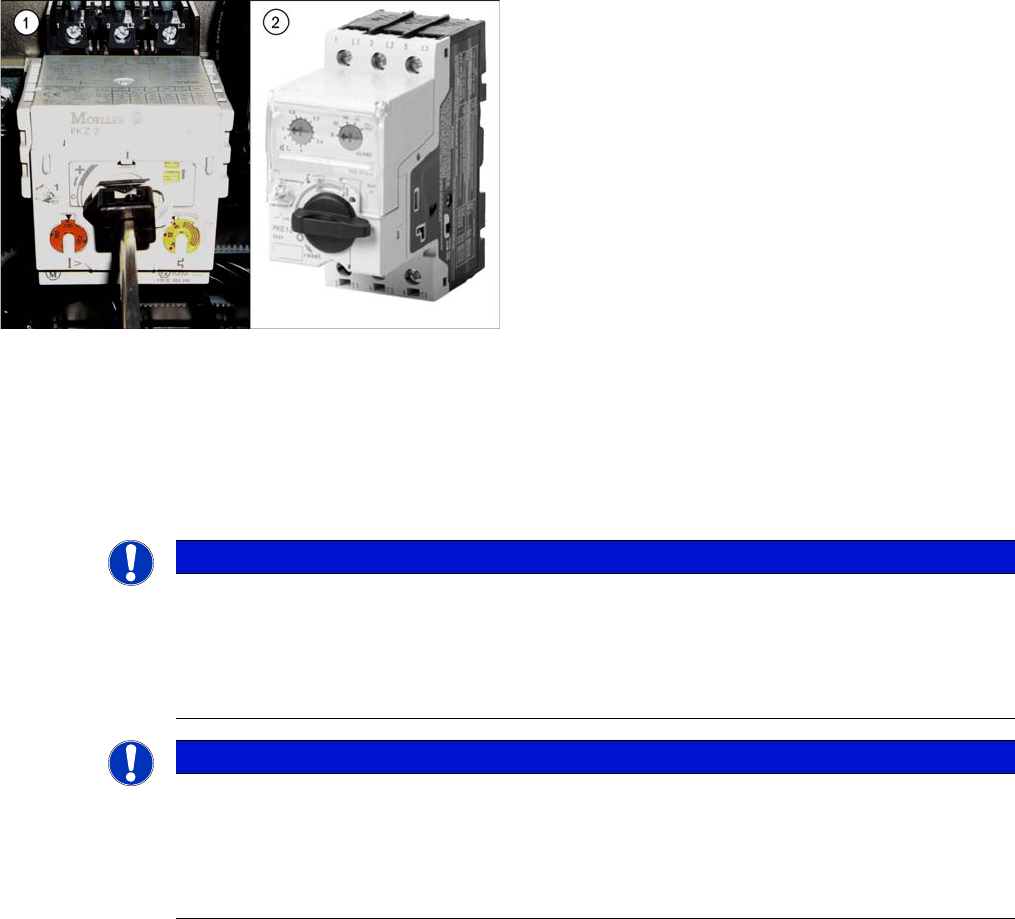

1. Motorschutzschalter – alte Version mit Motorschutz-
Auslöserblock
2. Motorschutzschalter – neue Version ohne Motor-
schutz-Auslöserblock
HINWEIS
Alte Version [00342494-xx]
Diese Version des Motorschutzschalters ist abgekündigt und muss ggf. gegen die neue Version
"Motorschutzschalter PKE32/XTU-32 komplett 3polig“ [03098183-xx] getauscht werden.
► Lesen Sie dazu auch Abschnitt "3.1.3.3 Motorschutzschalter PKE32/XTU-32 tauschen
[03098183-xx]" [ ➙ 58].
HINWEIS
Motorschutz-Auslöseblock
Zum Motorschutzschalter gehört der passende Motorschutz-Auslöseblock.
► Für den Tausch des Motorschutz-Auslöseblocks lesen Sie Abschnitt "3.1.3.2 Motorschutz-
Auslöserblock (PKZ2) tauschen" [➙56]. Achten Sie insbesondere auf die richtigen Einstel-
lungen.
Servicearbeiten
3.1.3 Motorschutzschalter/Motorschutz-Auslöserblock tauschen Elektrik und Steuerung
Serviceanleitung SIPLACE X-Serie 55
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 15].
► Lösen Sie alle Verbindungen zum Motorschutzschalter. Markieren Sie sich ggf. deren Position, um
diese später wieder eindeutig zuordnen zu können.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge.

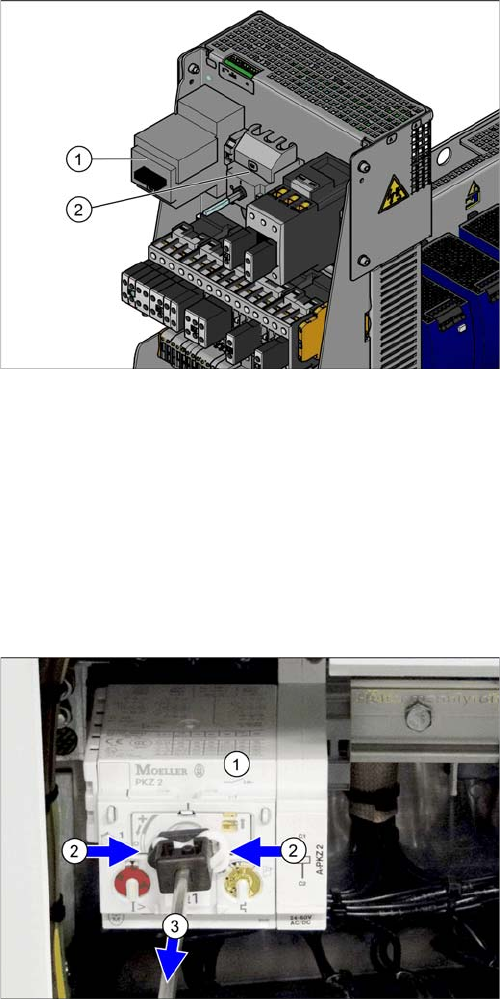

Motorschutz- und Hauptschalter (am Beispiel US-Versi-
on)
1. Motorschutzschalter
2. Hauptschalter (nur US-Version)
Bei Nicht-US-Versionen fungiert der Motorschutzschalter
zusätzlich als Hauptschalter.
► Entfernen Sie die Stange, welche den
Motorschutzschalter (1) mit dem äußeren Haupt-
schaltergriff verbindet. Drücken Sie dazu die weißen
Kunststoffklammern zusammen (2) und ziehen Sie
die Stange ab (3).
► Nehmen Sie den Motorschutzschalter von der Schie-
ne ab.
Servicearbeiten
Elektrik und Steuerung 3.1.3 Motorschutzschalter/Motorschutz-Auslöserblock tauschen
56 Serviceanleitung SIPLACE X-Serie
3.1.3.2
3.1.3.2 Motorschutz-Auslöserblock (PKZ2) tauschen
Motorschutz-Auslöserblock (PKZ2) tauschen
Teile, Hilfsmittel und Werkzeug
Bei Versorgungsspannungen von 3x208 V~ und 3x230 V~ muss der Motorschutz-Auslöserblock ZM-32-
PKZ2 [00342496-xx] verwendet werden.
▪ Motorschutz-Auslöserblock ZM-16-PKZ2 [00342495-xx] (Standard)
▪ Motorschutz-Auslöserblock ZM-32-PKZ2 [00342496-xx] (US-Version)
Übersicht
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern Sie die
Maschine gegen Wiedereinschalten. Beachten Sie dazu Abschnitt "1.2 Was vor Beginn der Arbeiten
zu tun ist..." [ ➙ 15].

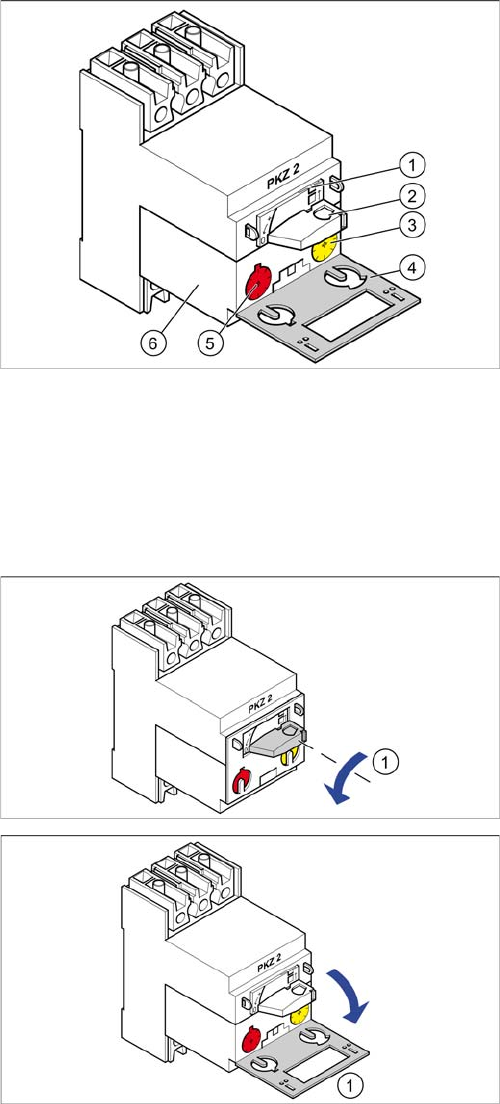

Motorschutzschalter
1. Sicherungslasche
2. Drehschalter
3. Auslöseschwelle für den Überstrom (gelbe Einstell-
scheibe)
4. Schutzklappe
5. Auslöseschwelle für den Kurzschlussstrom (rote Ein-
stellscheibe)
6. Motorschutz-Auslöserblock
► Drehen Sie Schalter (1) im Gegenuhrzeigersinn in
Stellung "0"
► Klappen Sie die Schutzklappe (1) auf.
