Servicearbeiten
3.1.5 Baugruppen der Axis Unit tauschen [00353054-xx] Elektrik und Steuerung
Serviceanleitung SIPLACE X-Serie 63
3.1.5
3.1.5 Baugruppen der Axis Unit tauschen [00353054-xx]
Baugruppen der Axis Unit tauschen [00353054-xx]

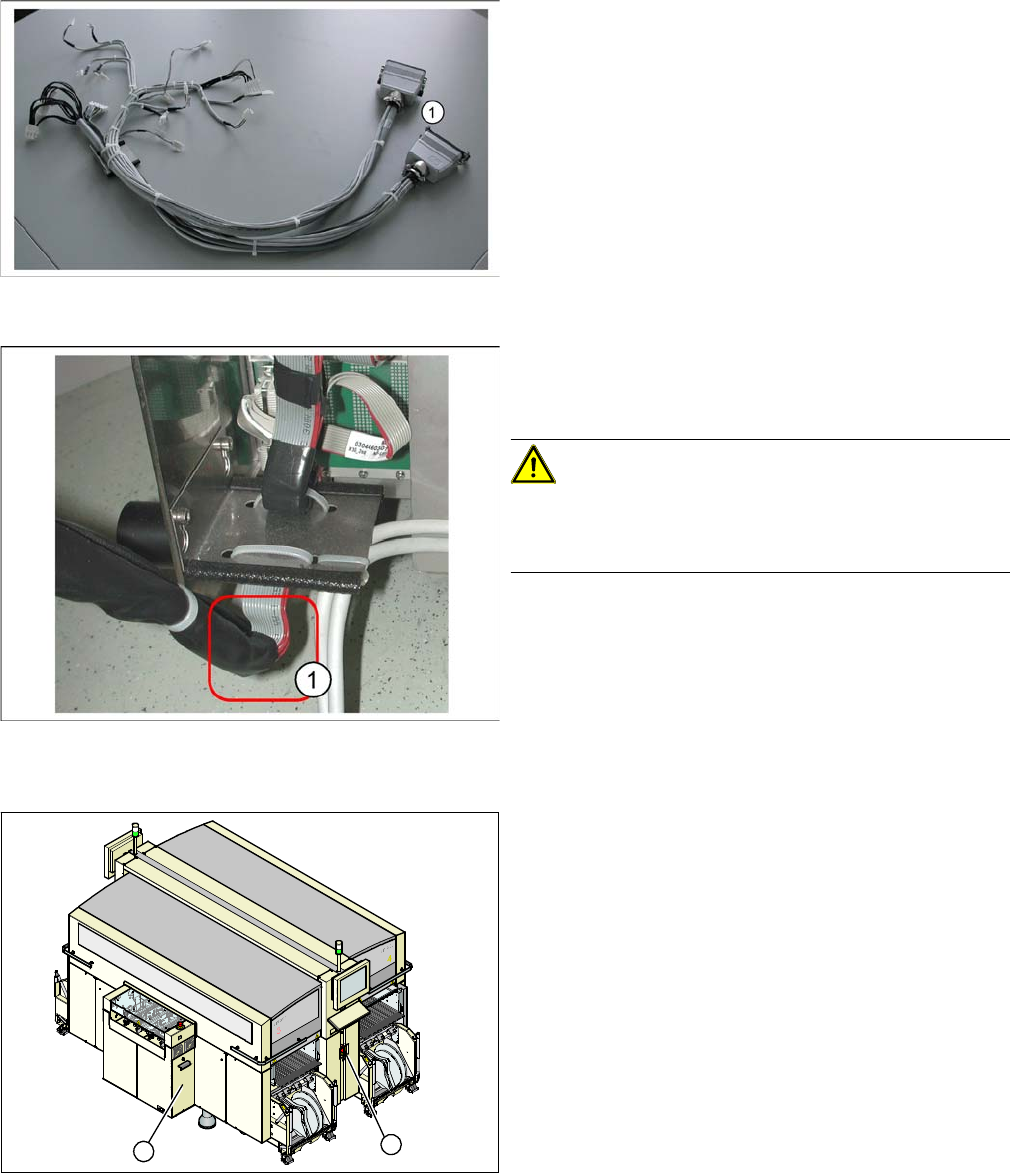

Adapterkabelbaum
► Verbinden Sie die Hartingstecker (1) des Adapterka-
belbaums mit den entsprechenden Gegenstücken an
der Maschine.
► Hängen Sie die Axis Unit wieder in die
Führungsschiene an der Maschine ein. Verstauen
Sie dabei die Kabel vorsichtig in der Maschine.
VORSICHT!
Achten Sie darauf, keine Kabel zu beschädigen. Achten
Sie dabei besonders auf den unteren Bereich des Flach-
band-Kabelbaums (1). Dieser darf nirgends scheuern.
► Schieben Sie die Axis Unit in die Maschine und mon-
tieren Sie die Schutzabdeckung.
► Schalten Sie die Maschine wieder ein und führen Sie
einen Funktionstest durch.
► Beenden Sie alle Bestückoperationen am Automa-
ten.
► Schalten Sie den Automaten am Hauptschalter (1)
aus.
► Öffnen Sie den Zugang zur Axis Unit (2).
1
2
Servicearbeiten
Elektrik und Steuerung 3.1.5 Baugruppen der Axis Unit tauschen [00353054-xx]
64 Serviceanleitung SIPLACE X-Serie
3.1.5.1
3.1.5.1 Übersicht Axis Unit (mit A363) [00353054-xx]
Übersicht Axis Unit (mit A363) [00353054-xx]
Axis Unit mit A363: Konfigurationsbeispiel C&P20 und
C&P20
Bis Ma-Nr. B-336 wurden die Achskarten A363 verbaut.
Je nach Maschinenkonfiguration variieren die Steckkar-
ten. In diesem Beispiel ist der Achseinschub mit zwei
C&P20-Köpfen im Bestückbereich 1 abgebildet.
1. Bremsplatine für jede X- und Y-Achse
2. Servoverstärker X-Achsen
3. Servoverstärker Sternachse
4. Servoverstärker Z-Achse
5. Stromversorgung +/- 15V, +5 V
6. Ballastschaltung (nur in Achseinschub BB2)
7. Servoverstärker Y-Achsen
8. Lüftereinheit
9. DC/DC-Wandler, DP-Antriebe
10. Stromversorgung +/- 15V
11. Anti-Crashplatine
12. Achskarten
Servicearbeiten
3.1.5 Baugruppen der Axis Unit tauschen [00353054-xx] Elektrik und Steuerung
Serviceanleitung SIPLACE X-Serie 65
3.1.5.2
3.1.5.2 Übersicht Axis Unit (mit A364)
Übersicht Axis Unit (mit A364)
Axis Unit mit A364: Konfigurationsbeispiel C&P20 +
C&P20
Ab X-Serie Ma-Nr. B-337 und X4I wurden die Achskarten
A364 [03041865-xx] verbaut.
Die Anticrash-Platine entfällt hier, da ihre Funktion in der
A364 integriert wurde.
Je nach Maschinenkonfiguration variieren die Steckkar-
ten. In diesem Beispiel ist die Axis Unit mit zwei C&P20-
Köpfen im Bestückbereich 2 abgebildet.
1. Bremsplatine für jede X- und Y-Achse
2. Servoverstärker X-Achsen
3. Servoverstärker Sternachse
4. Servoverstärker Z-Achse
5. Stromversorgung +/- 15V, +5 V
6. -
7. Servoverstärker Y-Achsen
8. Lüftereinheit
9. DC/DC-Wandler, DP-Antriebe
10. Ballastschaltung (nur in Axis Unit BB2)
11. Stromversorgung +/- 15V
12. Achskarten
