3.1.6 Baugruppen der Computer-Unit tauschen Elektrik und Steuerung
Serviceanleitung SIPLACE X-Serie 67
3.1.6.2
3.1.6.2 Computer Unit mit BoxPC
Computer Unit mit BoxPC
Sehen Sie dazu auch...
5.6.7 Treiberinstallation der CAN-Karte [ ➙ 364]
Computer Unit mit BoxPC [00351894-xx]
In Bestückautomaten ab X-Serie MA-Nr. 600 und X4I be-
finden sich BoxPCs in der Computer Unit.
Je nach Maschinentyp und Ausstattung werden bis zu 3
BoxPCs eingesetzt.

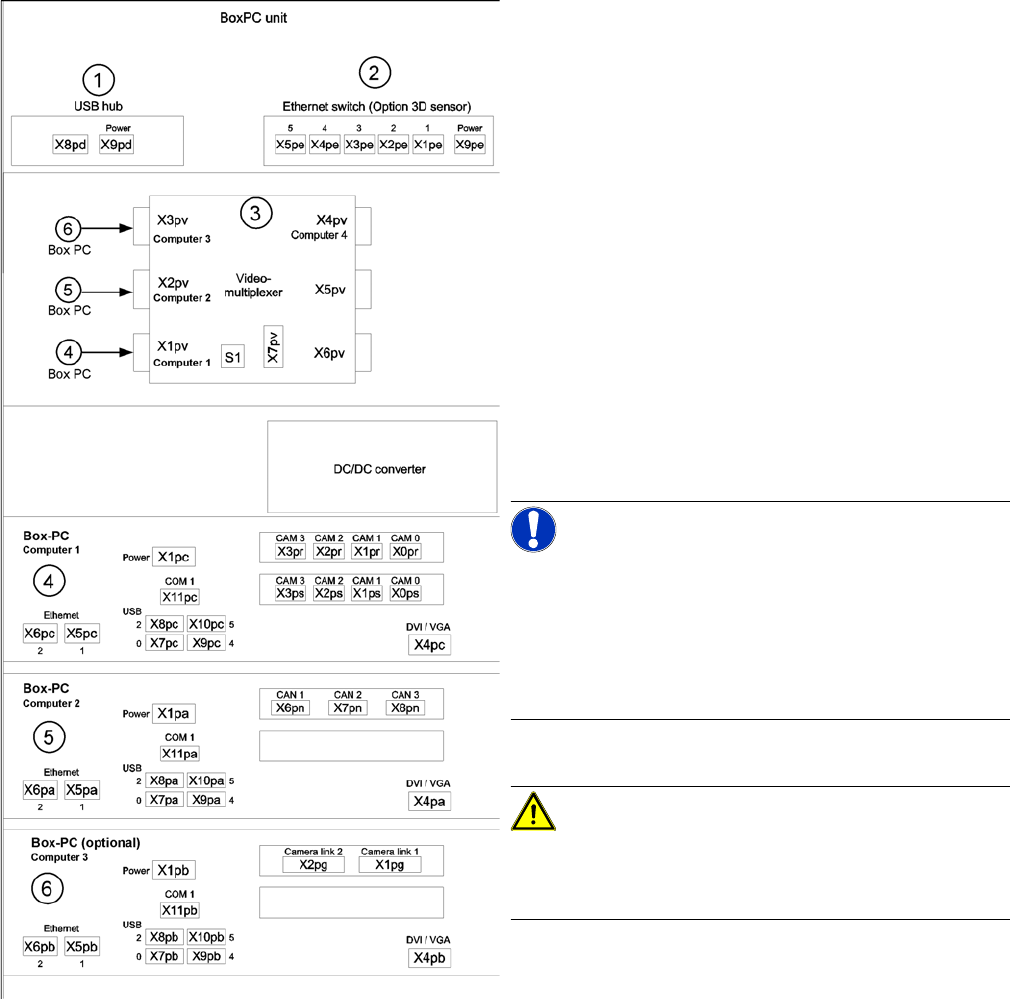

Positionen der Baugruppen in der Computer Unit
1. 4-Port-USB-Hub 2.0
2. Ethernet-Switch (nur für Option 3D-sensor)
3. Videomultiplexer
4. Computer 1:
Stationsrechner (bis SW60x)
Visionrechner (ab SW70x)
5. Computer 2:
Maschinen -Controller (bis SW60x)
Stationsrechner / MC (ab SW70x)
6. Computer 3:
zusätzlicher BoxPC – nur bei Option 3D-Sensor
(nicht für X4I)
HINWEIS!
Ein externes DVD-Laufwerk wird mitgeliefert.
X4I-Maschinen werden seit SW702 (bei X-Serie ab
SW703) mit leistungsfähigeren BoxPCs [03072079-xx]
ausgeliefert. Dies bedeutet, dass nur ein BoxPC die
Steuerung der Maschine und die Visionfunktion
übernimmt.
VORSICHT!
Der BoxPC darf beim Einbau nicht ganz nach hinten ge-
schoben werden. Ansonsten werden die Lüfter verdeckt
und dadurch die Kühlung beeinträchtigt.
Servicearbeiten
Elektrik und Steuerung 3.1.7 Vision DC/DC Wandler tauschen [03002280-xx]
68 Serviceanleitung SIPLACE X-Serie
3.1.7
3.1.7 Vision DC/DC Wandler tauschen [03002280-xx]
Vision DC/DC Wandler tauschen [03002280-xx]
Teile, Hilfsmittel und Werkzeug
▪ Wirkschaltplanmappe der entsprechenden Maschine
► Beenden Sie alle Bestückoperationen am Automa-
ten.
► Schalten Sie den Automaten am Hauptschalter aus.

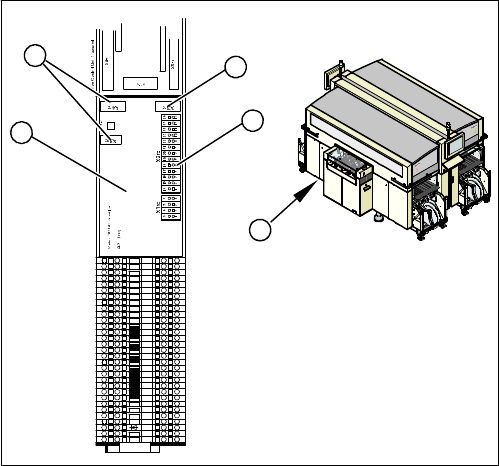

► Öffnen Sie den Zugang zum Hauptverteiler (1) in
Sektor 2.
► Markieren Sie die Anschlüsse am Vision DC/DC
Wandler (2) und lösen Sie die Anschlüsse von der
Klemmleiste (3).
► Ziehen sie die Anschlüsse von den Steckern (4) ab.
► Klappen Sie die Baugruppe (2) von der Befesti-
gungsschiene ab.
► Stecken Sie die neue Baugruppe auf.
► Stellen Sie die Anschlüsse wieder her.
31
30
29
28
27
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
X1ra
4
3
4
2
1
Servicearbeiten
3.1.8 CAN-Ein-/Ausgangsmodul tauschen [00355051-xx] Elektrik und Steuerung
Serviceanleitung SIPLACE X-Serie 69
3.1.8
3.1.8 CAN-Ein-/Ausgangsmodul tauschen [00355051-xx]
CAN-Ein-/Ausgangsmodul tauschen [00355051-xx]
Übersicht
Aus-/Einbau
► Beenden Sie alle Bestückoperationen am Automaten.
► Schalten Sie den Automaten am Hauptschalter aus.
► Öffnen Sie den Zugang zum Hauptverteiler (5) in Sektor 2 bzw. Unterverteiler (4) in Sektor 4.
► Markieren Sie die Anschlüsse am CAN-Ein-/Ausgabemodul und lösen Sie die Anschlüssen von den
Klemmleisten und Steckern
► Entfernen Sie die Baugruppe (3) von der Befestigungsschiene.
► Montieren Sie die neue Baugruppe und stellen Sie die Anschlüsse wieder her.
► Kontrollieren Sie den DIP-Schalter (2) auf der Baugruppe. Die Schalterstellung muss entsprechend
der ausgetauschten Baugruppe eingestellt sein.
► Kontrollieren Sie die Firmware und führen Sie ggf. einen Download durch.
Sehen Sie dazu auch...
5.6.2 Funktion Firmware prüfen [ ➙ 357]
HINWEIS
Ein weiteres CAN-Ein-/Ausgangsmodul befindet sich im Unterverteiler (Sektor 4).
► Der Austausch erfolgt analog.
1. Einbauplatz für 1-Wire RS232-Brücke (gesteckt)
2. DIP-Schalter
3. Baugruppe CAN-Ein-/Ausgangsmodul
4. Unterverteiler
5. Hauptverteiler
