SP-0023-001 - 第16页
G-S146-02 0509-001 14 プロフローユニット取付本体対応 Main Machine Modification For Attaching Pro Fiow Uni t P-S146-02(TPM-200) P-S146-02(TPM-200) Fig. F A-2 スキージヘッド部 SQUEEGEE HEAD SECTION - スキージホルダ -Squeegee Holder 1 13 123 123 176 124 …
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
P-S146-02
0509-001
13
FA-1
49 630 116 4861 BRACKET(BRACKET) 1
50 630 121 2753 BRACKET 1
54 630 114 9301 PIPE FITTINGS 1
55 630 114 9318 PIPE FITTINGS 1
57 630 109 0801 VALVE 2
58 630 092 8457 AIR LINE EQPT 1
59 630 069 0538 PIPE FITTINGS 8
66 411 051 1708 SCR TRS 4X6
8→10
782FA-110-066
67 630 000 7619 BOLT,HEX-SCT
8→12
782FA-110-067
68 630 000 7626 BOLT,HEX-SCT
6→12
782FA-110-065
71 411 141 2905 WASHER SPR 4
24→32
782FA-110-071
72 411 141 4008 WASHER V 4X9X0.8
24→32
782FA-110-072
G-S146-02
0509-001
14
プロフローユニット取付本体対応
Main Machine Modification For Attaching Pro Fiow Uni
t
P-S146-02(TPM-200) P-S146-02(TPM-200)
Fig. FA-2

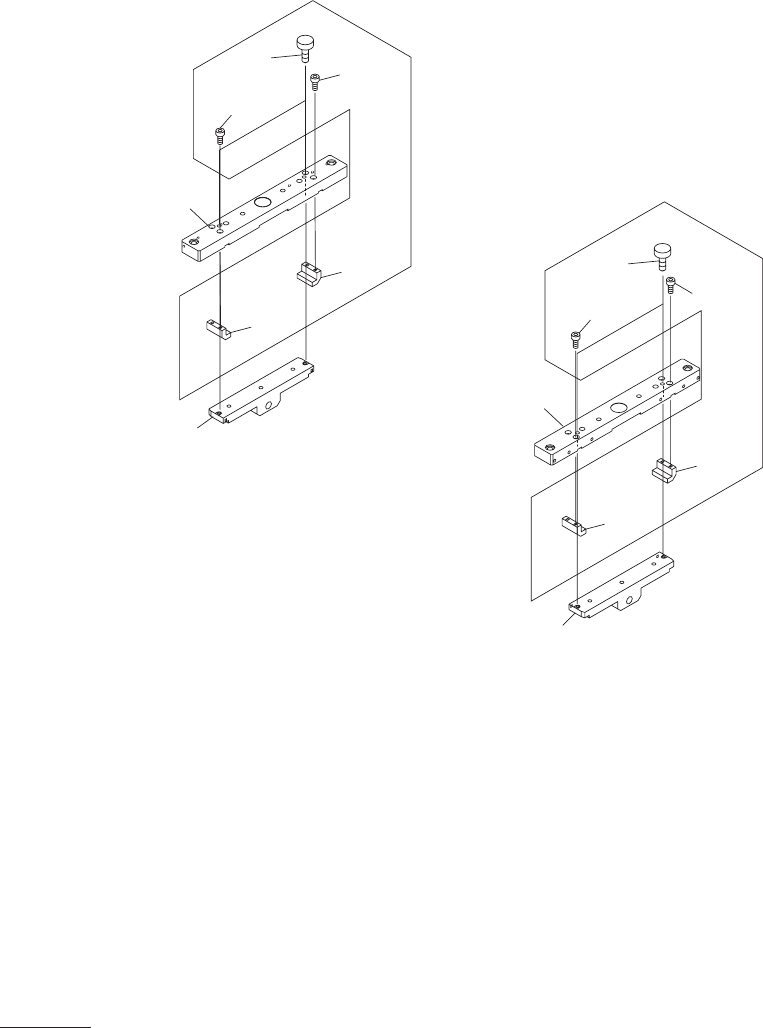

スキージヘッド部
SQUEEGEE HEAD SECTION
- スキージホルダ
-Squeegee Holder
113
123
123
176
124
113
112
123
123
176
176
124
11
2
176
ADD
ADD
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
P-S146-02
0509-001
15
FA-2
123 630 114 9219 BLOCK 4
124 630 116 4885 SHAFT(SHAFT) 4
176 630 000 7626 BOLT,HEX-SCT 8 M4X10
