G-S1 18-08 0509-001 8 プロフローユニット Pro Flow Unit Fig. PF-1 トランスファー部 T ransfer Section P-S1 18-08 G-S1 18-08 8 1 1 13 12 14 14 9 12 13 1 1 52 56 . 57 . 52 56 . 57 . 51 56 . 57 . 51 56 . 57 . 6 2 15 5 53 52 7 53 3 10 53 5 52 …
P-S118-08,09
0509-001
7
Fig. PF
プロフローユニット
Pro Flow Unit
EXCHANGE
TPM-110-C
G-S118-08 Transfer Section
G-S146-03 Main Machine Modification
G-S118-09 Pressure Section
G-S118-08
0509-001
8
プロフローユニット
Pro Flow Unit

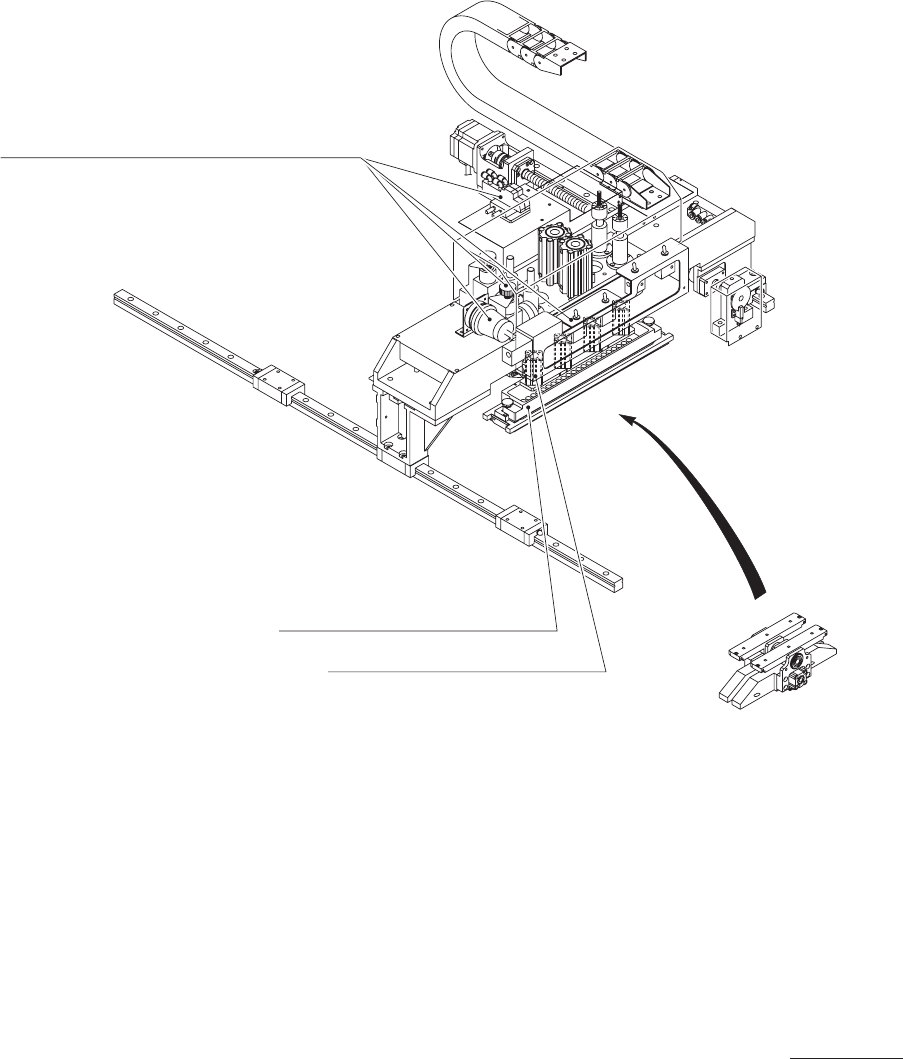

Fig. PF-1
トランスファー部
Transfer Section
P-S118-08 G-S118-08
8
11
13
12
14
14
9
12
13
11
52
56
.
57
.
52
56
.
57
.
51
56
.
57
.
51
56
.
57
.
6
2
15
5
53
52
7
53
3
10
53
5
52
4
1
9
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
G-S118-08
0509-001
9
1 630 104 8215 BLOCK 1
2 630 115 2271 BLOCK 1
3 630 097 3105 PLATE 1
4 630 097 3112 BLOCK 1
5 630 097 3129 PLATE 2
6 630 115 2257 SHAFT 2
7 630 097 3143 BLOCK 1
8 630 118 0823 COVER 1
9 630 096 1140 BRACKET 2
10 630 115 2264 SHAFT 2
11 630 096 1232 PLATE 2
12 630 094 8424 PLATE 4
13 630 094 8431 PLATE 4
14 630 108 9263 MECH PARTS 4
15 630 104 8246 SPRING 2 UF5-15
51 630 000 7503 BOLT,HEX-SCT 4 M3X6
52 630 000 7527 BOLT,HEX-SCT 14 M3X10
53 411 140 7208 SCR FLT 4X6 6 M4X6 FLT
56 411 141 2806 WASHER SPR 3 14 SW3
57 411 141 3902 WASHER V 3X7X0.5 14 FW3
PF-1
