Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE P-S146-03 0509-001 23 F A-3 21 1 630 090 7902 PLA TE 2→0 748F A-1 10-21 1, 748F A-210-21 1 221 630 1 14 9196 BLOCK 2 222 630 1 14 9202 BLOCK 2 223 630 1 14 9219 BLOCK 4 24…
G-S146-03
0509-001
22
プロフローユニット取付本体対応
Main Machine Modification For Attaching Pro Fiow Uni
t
P-S146-03(TPM-100/110) P-S146-03(TPM-100/110)

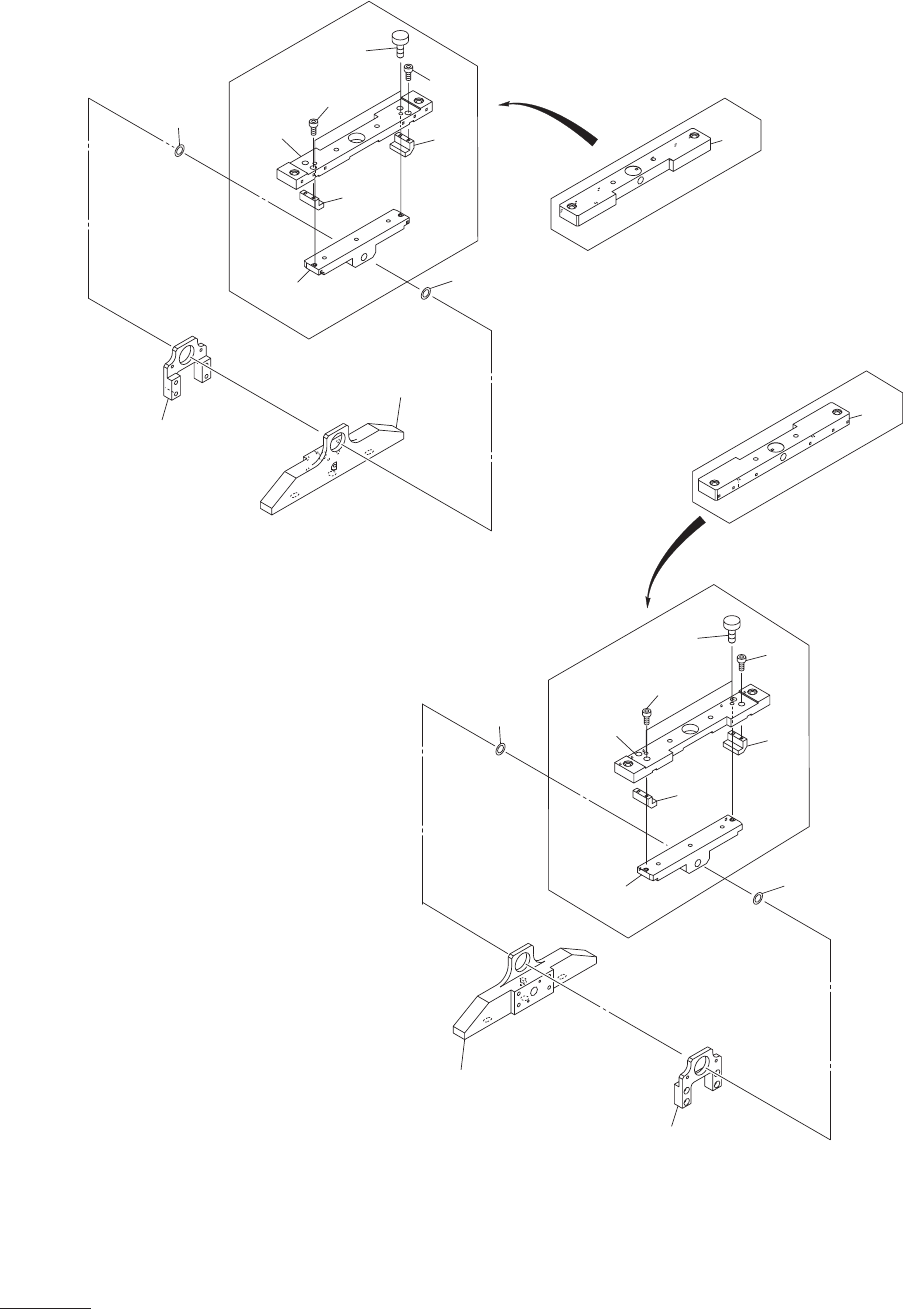

Fig. FA-3
スキージヘッド部
SQUEEGEE HEAD SECTION
- スキージホルダ
-Squeegee Holders
209
209
212
212
211
211
214
214
221
223
223
276
242
EXCHANGE
213
213
221
222
223
223
276
276
242
222
276
EXCHANGE
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
P-S146-03
0509-001
23
FA-3
211 630 090 7902 PLATE 2→0 748FA-110-211, 748FA-210-211
221 630 114 9196 BLOCK 2
222 630 114 9202 BLOCK 2
223 630 114 9219 BLOCK 4
242 630 116 4885 SHAFT(SHAFT) 2
276 630 000 7626 BOLT,HEX-SCT 8 M4X10
G-S146-03
0509-001
24
プロフローユニット取付本体対応
Main Machine Modification For Attaching Pro Fiow Uni
t
P-S146-03(TPM-100/110) P-S146-03(TPM-100/110)
Fig. FA-4
スキージヘッド部
SQUEEGEE HEAD SECTION
- スキージ上下駆動部
-Squeegee Leveller Driver
367
371
368
309
See Fig.FA-1
Key No.22
367
366
368
319
EXCHANGE
ADD
