Test Research, Inc.
TR7500QE User Guide–Software 103
圖 168：Lead 框導角頭起始位置 – Lead 搜尋方式
− Component：利用元件本體的色彩來判定導腳頭起始端位置。搜尋方式會由元件本體處
(所選色彩)往導腳(暗處)方向搜尋導腳起始位置。一般用在 Connector 元件，如下圖所
示。
圖 169：Lead 框導角頭起始位置 – Component 搜尋方式
− Lead(adv.) ：利用利用 Lead 腳的色彩來判定導腳頭起始端位置，並開啟進階功能比
率(%)與長度。
• 比率%：設定導腳頭起始端位置的選取顏色的寬度佔檢測框寬的比例，建議值
為 50%，超過設定值將開始計算。
• 長度：設定符合比率的連續長度，建議值為 2 pixels。
− Component(adv.) ：利用元件本體的色彩來判定導腳頭起始端位置，並開啟進階功能
並開啟進階功能比率(%)與長度。
• 比率%：設定導腳頭起始端位置的選取顏色的寬度佔檢測框寬的比例，建議值
為 50%，低於設定值將開始計算。
• 長度：設定符合比率的連續長度，建議值為 2 pixels。
導腳尾終止端：設定 Lead 腳的終止位置。
− Average：利用鄰近的 Lead 框平均值來計算導腳尾終止端位置。適用於當導腳尾端
色彩出現破洞，影響定位的情況，仍能以相鄰的導腳計算出正確位置，如下圖所示。
Test Research, Inc.
TR7500QE User Guide–Software 104
圖 170：Lead 框導角尾終止位置 – Average 搜尋方式
− Individual：單獨計算導腳尾終止端位置。適用於當導腳尾端顏色完整且需要精確定位
的情況，如下圖所示。
圖 171：Lead 框導角尾終止位置 – Individual 搜尋方式
− Fixed：以固定檢測框大小的方式來計算導腳尾終止端位置。適用於當包錫或不需要
精準定位的情況，如下圖所示。
圖 172：Lead 框導角尾終止位置 – Fixed 搜尋方式
− Average(adv.) ：利用鄰近的 Lead 框平均值來計算導腳尾終止端位置，並開啟進階功
能比率(%)、長度、最小範圍和最大範圍。
• 比率%：設定導腳尾終止端位置的選取顏色的寬度佔檢測框寬的比例，建議值
為 50%，低於設定值將開始計算。
• 長度：設定符合 Ratio 的長度，建議值為 2 pixels。
• 最小範圍：自導腳頭起始端開始算起的搜尋區域 到導腳尾終止端之前(小於等
於 0代表使用預設值，window的 20%)。
• 最大範圍：自導腳頭起始端開始算起的搜尋區域到導腳尾終止端之後(小於等
於 0代表使用預設值，window的 20%)。
Test Research, Inc.
TR7500QE User Guide–Software 105
− Individual(adv.) ：單獨計算導腳尾終止端位置，並開啟進階功能比率(%)、長度、最
小範圍和最大範圍，其設定同 Average(adv.)。
2. CorMatch 模式

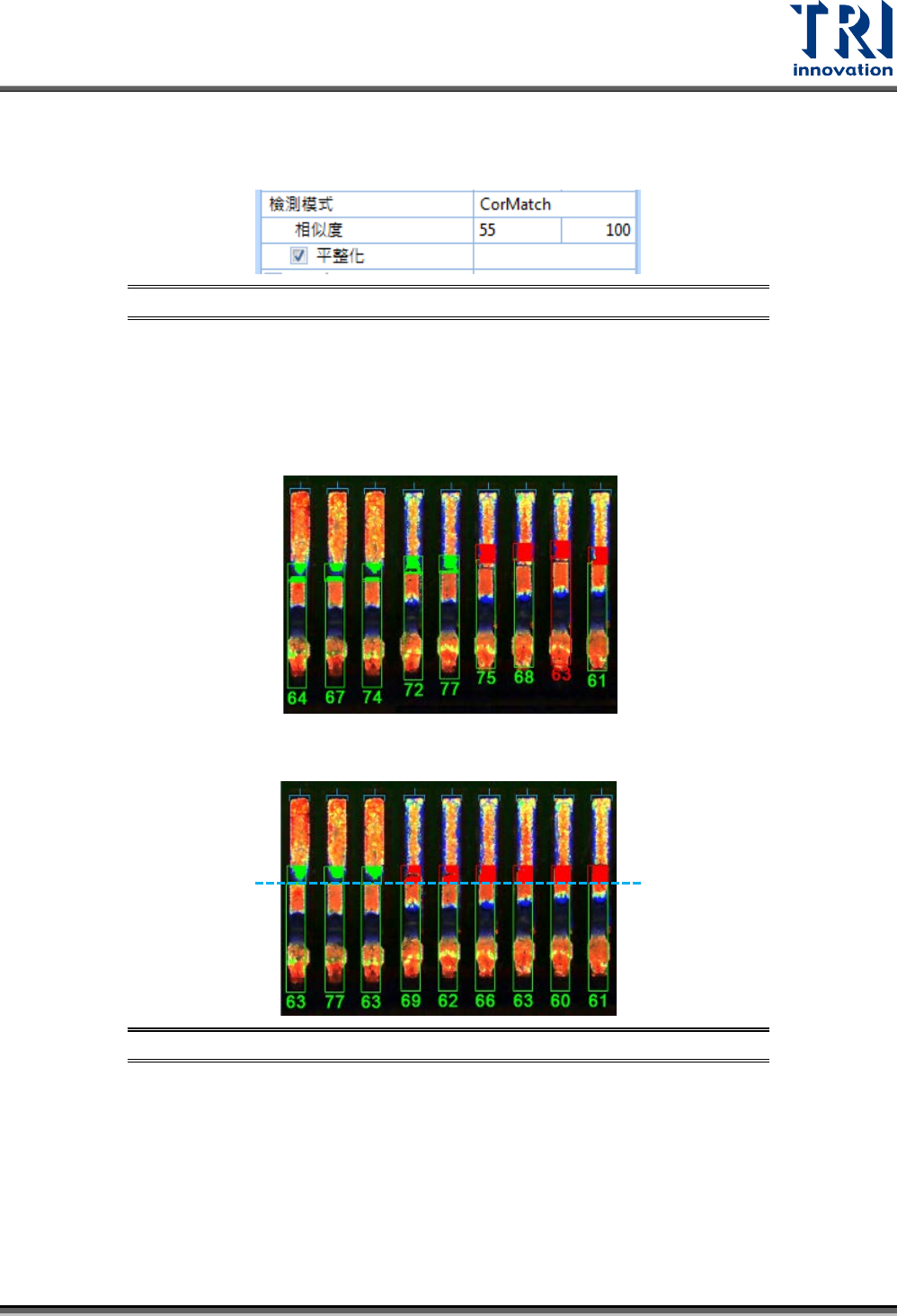

圖 173：檢測模式 – CorMatch
• 相似度：設定待測物與代料影像的相似度下限。檢測結果須大於此值即為合格。
• 平整化：自動計算出爬錫並將鄰近 Lead框導腳尾端拉至相同的水平，以提升缺陷檢出
率。如下圖為勾選此功能前後的差異。
圖 174：檢測模式 – CorMatch – 平整化
搜尋焊盤：
− 檢測模式： 選擇使用 Average 或者 Individual 進行計算。
− 焊盤輔助修正腳偏移：利用測到的焊盤位置補償 Lead 框位置偏移值。
自動切齊代料：當套用元件資料庫、新增框或者新增代料影像時，會在搜尋範圍內自動調
整檢測框的位置，使其與爬錫端切齊。
進階參數與其對應的合格標準：
檢查焊盤比例(%)：設定焊盤尾端的終點位置。如下圖所示，會由上到下進行搜尋，當焊
未開啟
開啟
