圖 202：平整檢測框 – 偵測方式 – Ignore
- MaxValue：檢測邊界點是否位於檢測框中心的正方向或者負方向的上下限內。若檢測
結果落在範圍內即為合格。
圖 203：平整檢測框 – 偵測方式 – MaxValue
• 正方向上限/下限：設定檢測框中心往右檢測的上/下限。
• 負方向上限/下限：設定檢測框中心往左檢測的上/下限。
邊緣類型：設定所切出邊緣的類型是左暗(LeftDark)、左亮(LeftBright)、下暗
(BottomDark)、下亮(BottomBright)或外圍由暗到亮(OutsideDarkToBright)。
當檢測的是垂直線段，請選擇左暗或左亮。如下範例為左暗的情況。
Test Research, Inc.
TR7500QE User Guide–Software 127

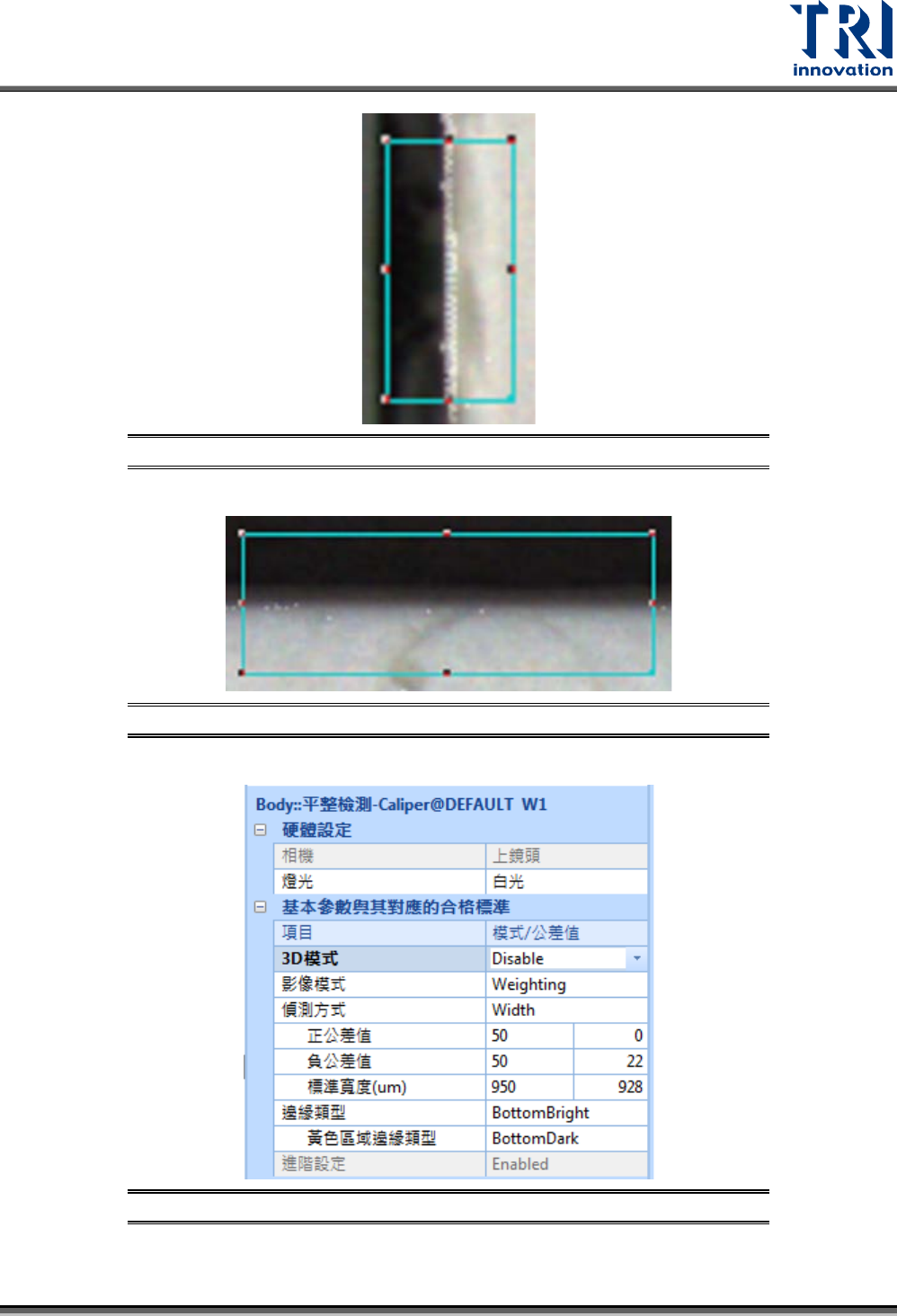

圖 204：平整檢測框 – 邊緣類型 – 左暗範例
當檢測的是水平線段，請選擇上暗或上亮。如下範例為左暗的情況。
圖 205：平整檢測框 – 邊緣類型 – 上暗範例
- Width：用於量測兩線段間的寬度。檢測結果落在標準寬度的公差值範圍內即為合格。
圖 206：平整檢測框 – 偵測方式 – Width
• 正/負公差值：設定標準寬度的正負公差值。
Test Research, Inc.
TR7500QE User Guide–Software 128
• 標準寬度：設定所欲量測寬度的標準值。
- WidthCenter：用來計算出兩線段間的中心線段位置。

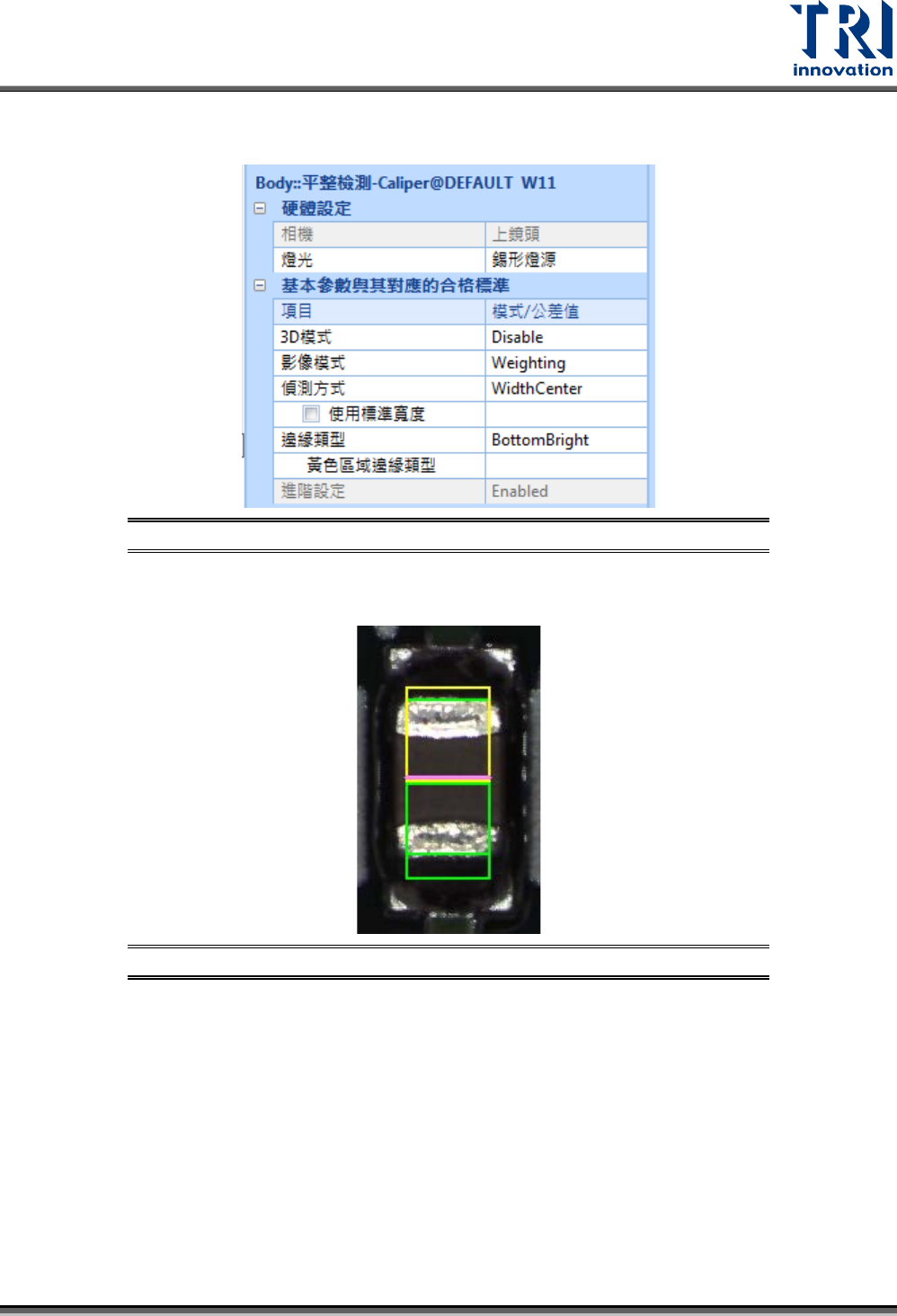

圖 207：平整檢測框 – 偵測方式 – WidthCenter
• 使用標準寬度：當其中一邊對比過低時，會以另外一邊為基準，推算出中心線段
位置。
圖 208：平整檢測框 – 偵測方式 – WidthCenter 範例
- IncludedAngle：用來量測兩線段間的夾角。
