Test Research, Inc. TR7500Q E User Gu ide – S o f twar e 130 圖 211 ：平 整檢測框 – 偵測方式 – IncludedAngle 範例設定 進階參數與其對應的合格 標準： 使用尾端比例 ( %) ：忽略 檢測框中間線段部分 ( 凹凸而導致非直線 狀態 ) ，僅取設定 百分比的 位置進行計算。預設是 30 % ，表示檢測框前後端 30% 需計算直線，而中間 黃框的部…
Test Research, Inc.
TR7500QE User Guide–Software 129

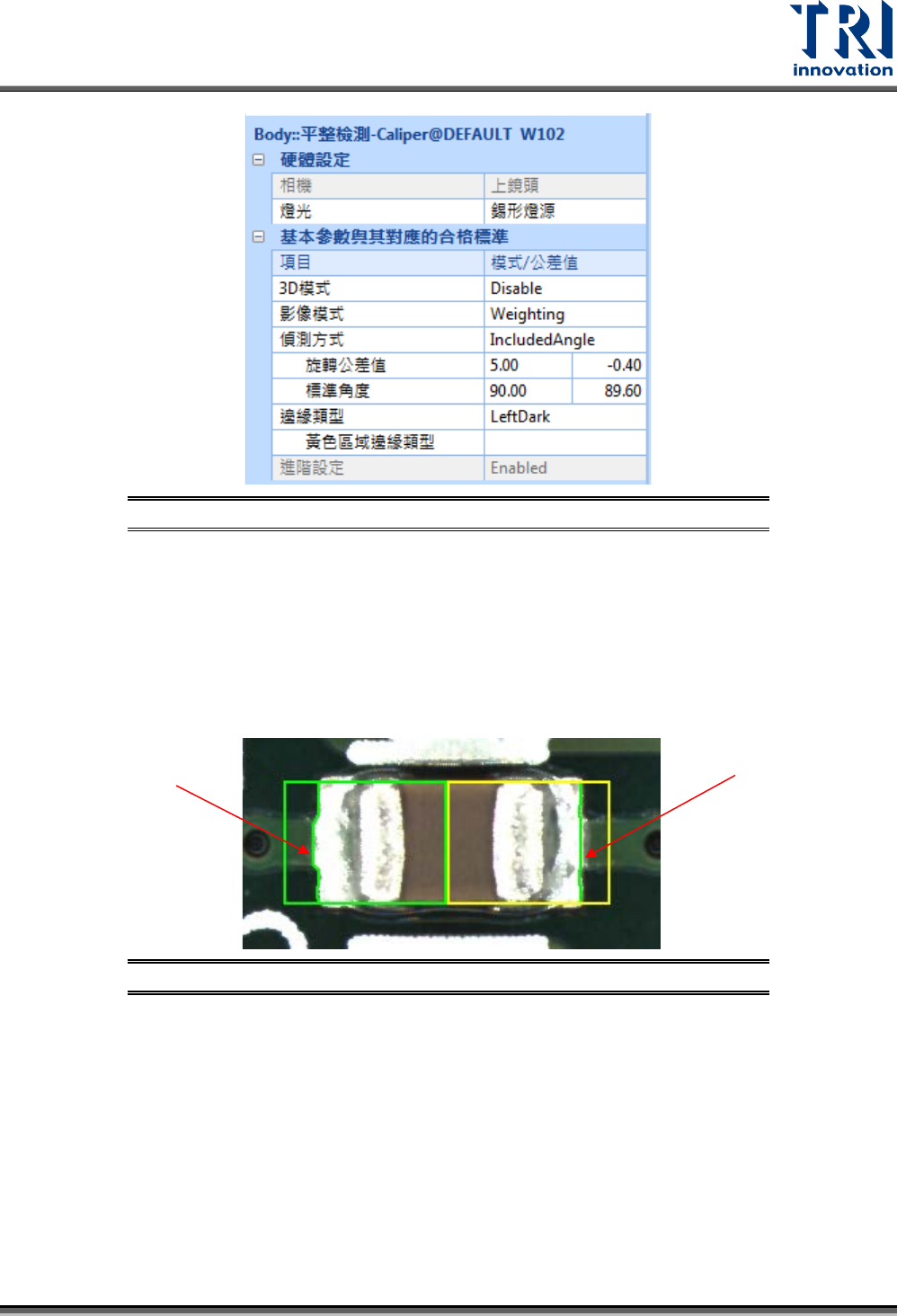

圖 209：平整檢測框 – 偵測方式 – IncludedAngle
• 旋轉公差值：設定兩條指定邊緣的角度公差值。
• 標準角度：設定兩條指定邊緣的角度標準值。
邊緣類型：選擇綠色區域內的邊緣類型為左暗(LedtDark)、左亮(LeftBright)、下暗
(BottomDark)或者下亮(BottomBright)來辨識出第一條邊緣直線。
- 黃色區域邊緣類型：選擇黃色區域內的邊緣類型為左暗(LedtDark)、左亮(LeftBright)、
下暗(BottomDark)或者下亮(BottomBright)來辨識出第二條邊緣直線。如下圖所示，若
要進行夾角測試，須設定邊緣模式為左暗，並在黃色區域邊緣類型選擇左亮。
圖 210：平整檢測框 – 偵測方式 – IncludedAngle 範例
第二邊緣
第一邊緣
Test Research, Inc.
TR7500QE User Guide–Software 130
圖 211：平整檢測框 – 偵測方式 – IncludedAngle 範例設定
進階參數與其對應的合格標準：
使用尾端比例(%)：忽略檢測框中間線段部分(凹凸而導致非直線狀態)，僅取設定百分比的
位置進行計算。預設是 30%，表示檢測框前後端 30%需計算直線，而中間黃框的部分代
表忽略的部分，如下圖所示。
圖 212：平整檢測框 – 進階功能 – 使用尾端比例
使用線追蹤：
- 搜尋範圍(pixel)：從初始座標開始，上下搜尋範圍設為 10 pixel，逐步向前推進搜尋，
同時更新搜尋範圍中心 (如下圖綠色標記處) 。
Test Research, Inc.
TR7500QE User Guide–Software 131

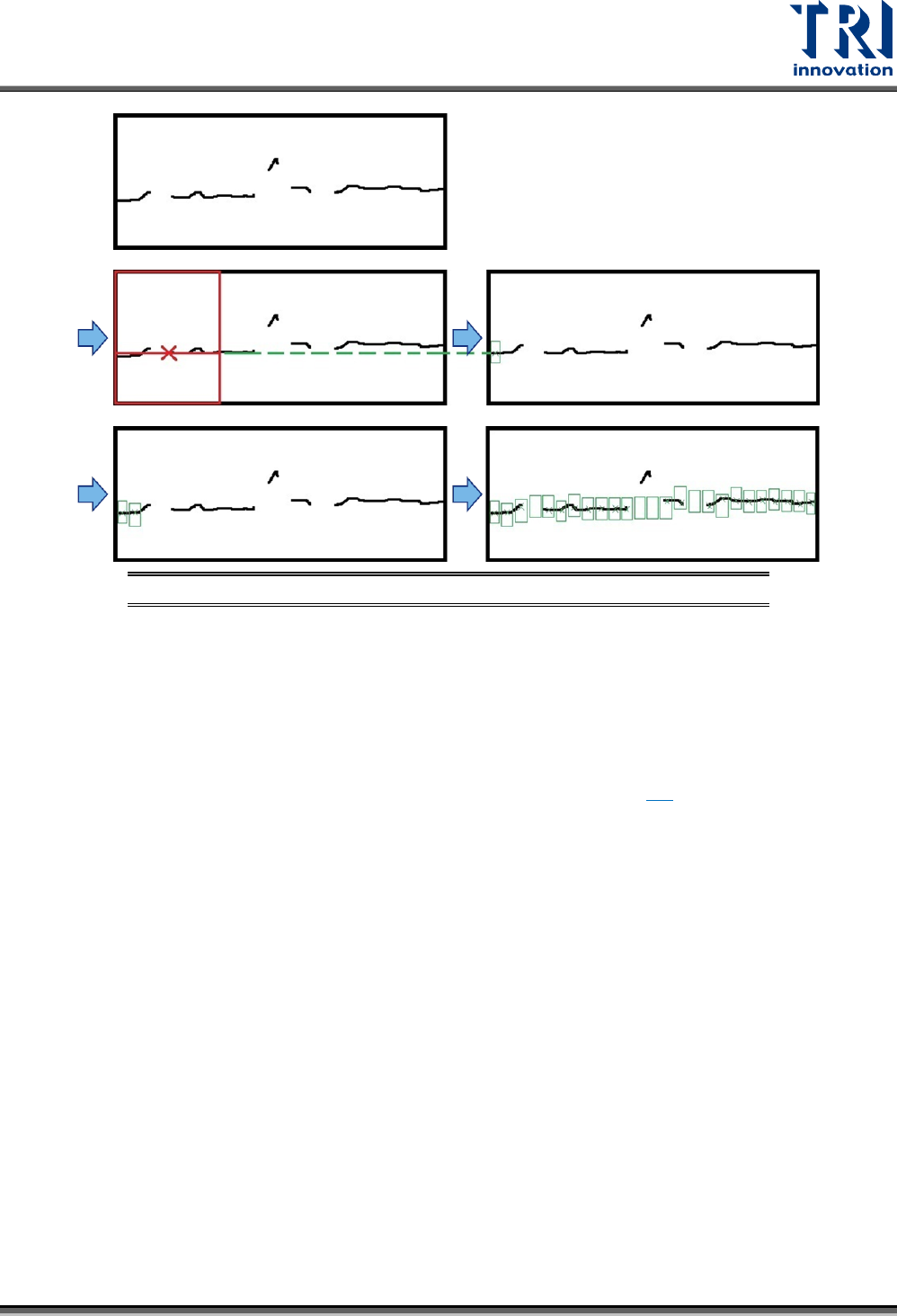

圖 213：平整檢測框 – 進階功能 – 線追蹤功能說明示意圖
確認對比：檢查線段的平均對比值是否高於設定值。
- 最小平均對比：設定平均對比的最小值。
偵測外部邊緣：針對多條邊界搜尋進行設定。
- 偵測方向：設定想要偵測的邊界方向。
- 邊緣最小對比：設定最小邊緣對比差異，用來過濾模糊不清的邊界。
備註：此檢測框所量測出來的直線可供距離量測使用，詳細說明請參閱 6.5。
3.6.12 圓形檢測(Circle)框
1) 用途：量測物件外形是否為趨近圓形。
2) 檢測原理：利用量測出來圓的最大半徑及最小半徑來計算其真圓度。
3) 參數畫面與說明：
