Test Research, Inc.
TR7500QE User Guide–Software 141
硬體設定：
相機：顯示目前檢測框所在的相機位置。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為錫形燈源。
一般合格標準：
邊界數量：設定檢測框內的邊界數量的容許值，預設值為 1。
基本參數與其對應的合格標準：
3D 模式：開啟或關閉 3D 模式。
− 顯示模式：選擇使用 2D Image 或者 3D HeightMap。
影像模式：選擇影像的比對方式為權重法、色彩空間法、RGB 法，預設為權重法。
缺陷模式：設定有符合設定邊界條件為合格或者不良。
邊界方向：設定檢測的方向，有 All、Horizontal和 Vertical 三種可以選擇。
強度臨界值 (0-255)：設定強度臨界值。當值設定越小，靈敏度會越高(雜訊會增加)。
最短長度：設定邊界最小的長度。若檢測值長度小於設定值的邊界將不列入計算。
進階參數與其相對應的合格標準：
合併邊界：可將設定距離內的邊界合併，長度累加，而視為同一個邊界。
− 最小合併距離：設定最小合併距離。當小於此設定值的線段長度，將被合併為一個邊
界。
− 最小群組後長度：設定邊界合併後的邊界總合的最小值。當合併後的線段大於此長度，
才可視為邊界。
銳化圖像：強化圖像的灰階梯度來讓邊緣更明顯。
形態濾波：用來濾除干擾與雜訊，可應用在二值化影像或灰階影像(暈化效果)。預設為
Disabled，越下面的選項，其過濾效果越強，對影像的破壞程度也越大。
模糊濾波：與形態濾波類似，也是用來濾除雜訊，可應用在二值化影像或灰階影像。此功
能對於胡椒鹽類型雜訊的效果特別好。
3.6.16 角點偵測(Featurepoint)框
1) 用途：偵測影像中文字的特徵點缺陷。
2) 檢測原理：透過影像處理與偵測方式，來檢測印刷文字在指定方向的缺陷。
3) 參數畫面與說明：
Test Research, Inc.
TR7500QE User Guide–Software 142

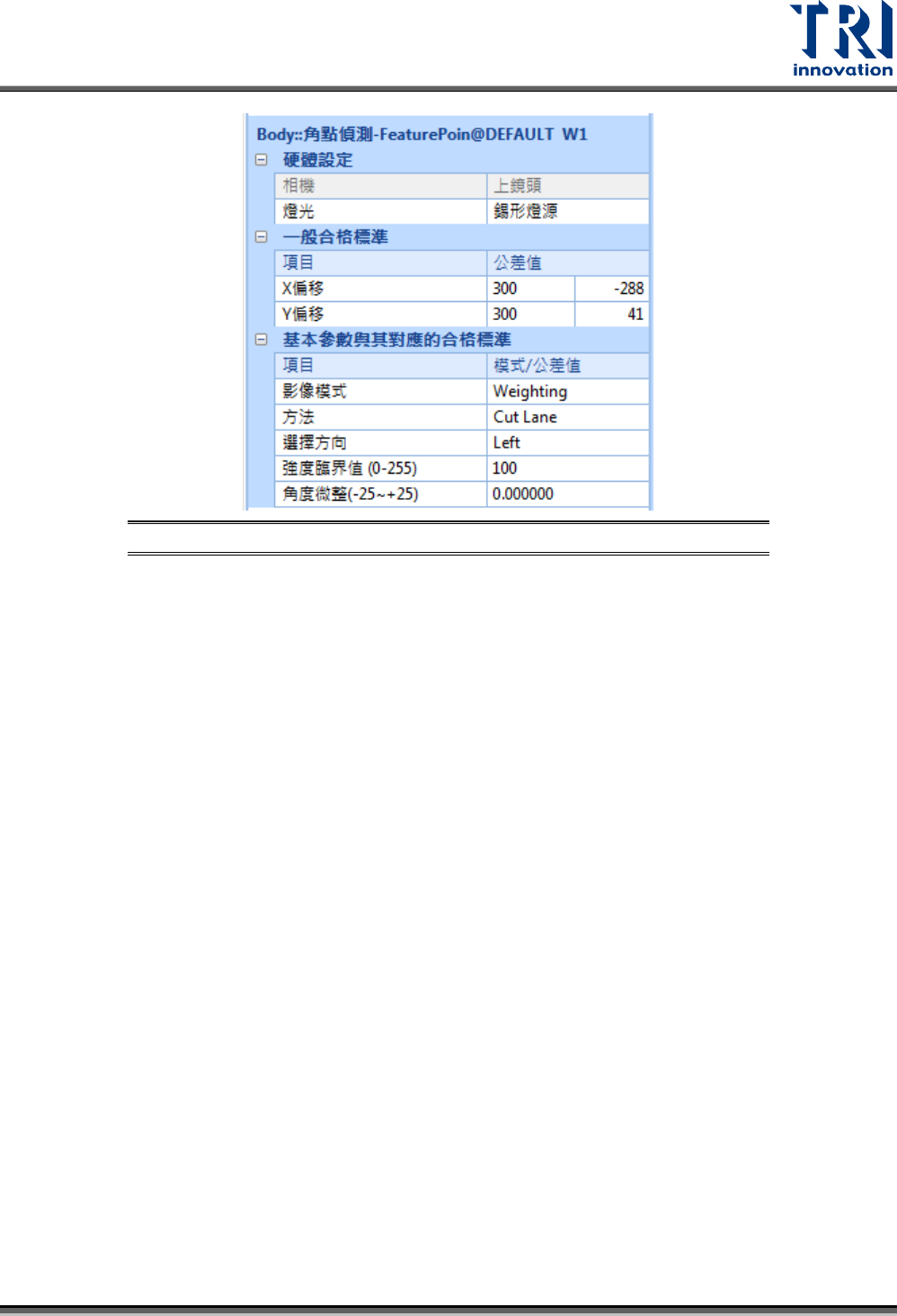

圖 232：角點偵測參數設定畫面
硬體：
相機：顯示目前檢測框所在的相機位置。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為錫形燈源。
一般合格標準：
X 偏移：特徵點在水平方向的偏移。
Y 偏移：特徵點在垂直方向的偏移。
基本參數與其對應的合格標準：
影像模式：選擇影像的比對方式為權重法、色彩空間法、RGB 法，預設為權重法。。
方法：選擇使用 Cut Lane 或者 Fit Circle 模式。Cut lane 模式適合用在文字轉折處偏銳角
的時候，而 Fit Lane 模式適合用於文字轉折處偏鈍角的時候。
Test Research, Inc.
TR7500QE User Guide–Software 143
圖 233：Cut Lane 範例
圖 234：Fit Circle 範例
選擇方向：設定印刷文字的特徵點方向。
強度臨界值：設定邊緣與背景的灰階差異值。
Left-Top Right-Top
Left-Bottom
Right-Bottom
Top
Left-Bottom
Right-Bottom
