Test Research, Inc.
TR7500QE User Guide–Software 149
圖 242：檢查焊盤長寬範例
檢查焊盤通過長度：檢查焊盤在引腳尾端下方到元件本體的長度(如下圖黃框標記的位置)。
一般來說空焊時，其焊盤的通過區塊長度會較長。
圖 243：檢查焊盤通過長度範例
檢查引腳一致性：檢查引腳的灰階分布是否一致。一般來說空焊時，其引腳的灰階分布會
有較大的差異。
Test Research, Inc.
TR7500QE User Guide–Software 150

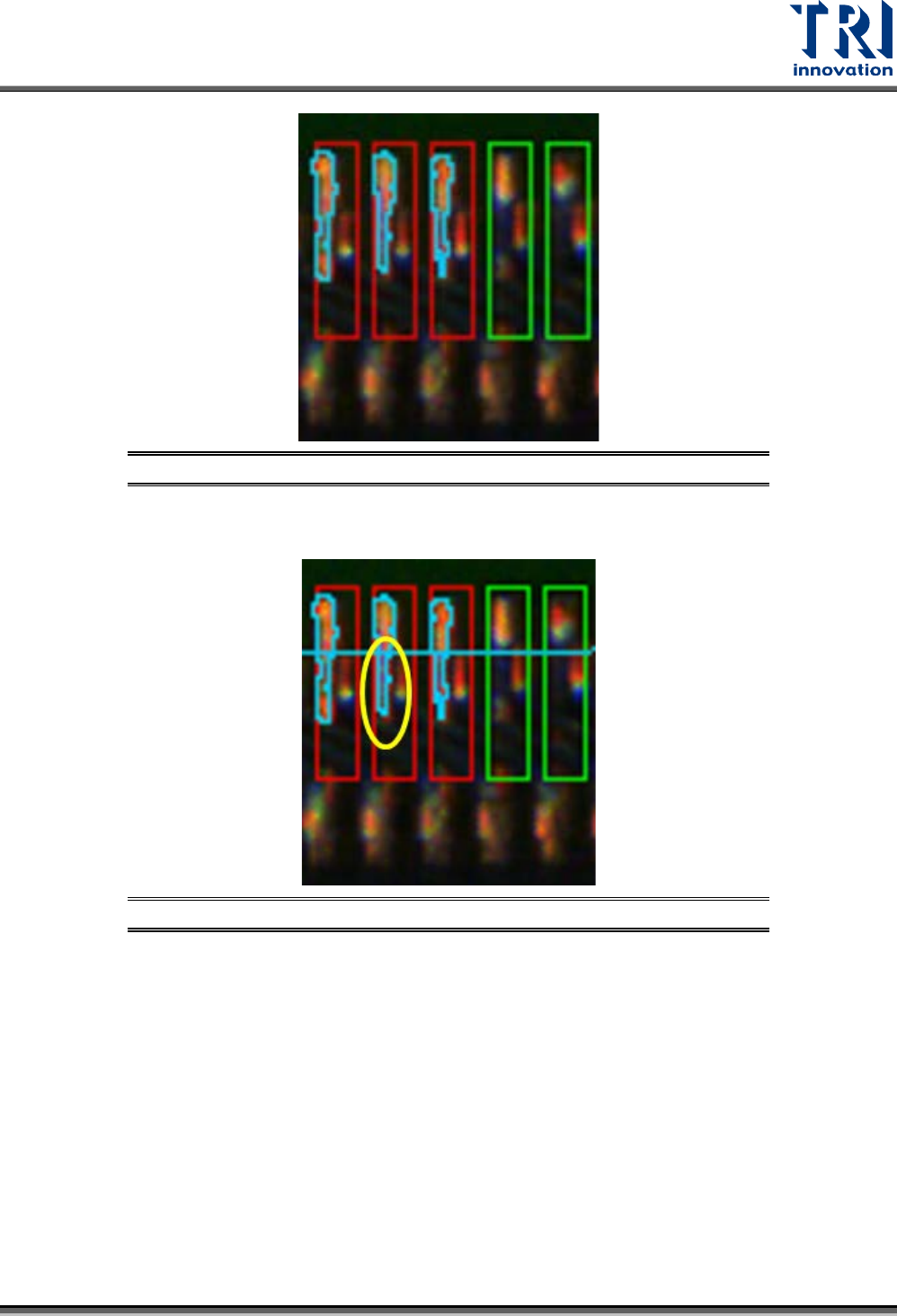

圖 244：檢查引腳一致性範例
檢查引腳區塊：檢查引腳與焊盤是否有同方向的重疊區塊。一般來說空焊時，其引腳與焊
盤會形成兩個同方向的重疊區塊。
圖 245：檢查引腳區塊範例
3.6.19 字元辨別(OCR)框
1) 用途：用來辨識板子上的 DataCode、Barcode或者積體電路元件上的文字。
2) 檢測原理：利用影像中條碼或字體的輪廓特徵比對來計算相似度。
3) 參數畫面與說明：
Test Research, Inc.
TR7500QE User Guide–Software 151

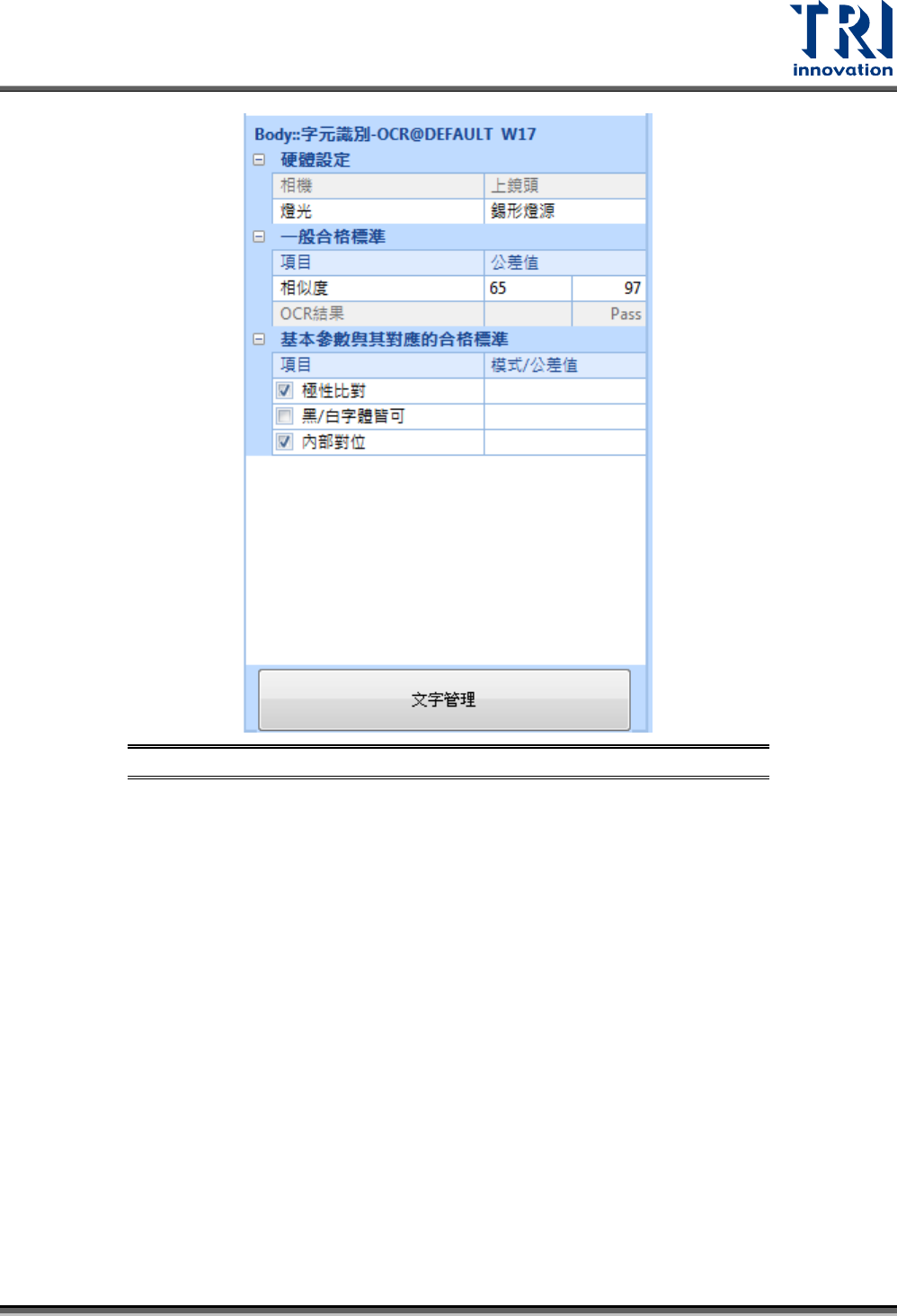

圖 246：字元辨別框參數設定畫面
硬體設定：
相機：顯示目前檢測框所在的相機位置。
燈光：選擇使用均勻光、錫形燈源、低角度燈源或者白燈，預設為低角度燈源。
一般合格標準：
相似度：設定待測影像與標準影像的相似度標準值。當待測物與標準值的相似度低於設定
值，即視為不良。
基本參數與其對應的合格標準：
極性比對：比對檢測框方向性，差異 180度即視為極反。
黑/白字體皆可：開啟後可同時對應黑底白字或者白底黑字的字元辨識。
內部定位：依照當下檢測框的位置進行定位檢測動作。
文字管理：點選後進入字型管理者介面，如下圖所示。
