Test Research, Inc.
TR7500QE User Guide–Software 174
使用者也可以使用不良影像操作區來進行微調時切換檢測框的動作，功能說明如下。

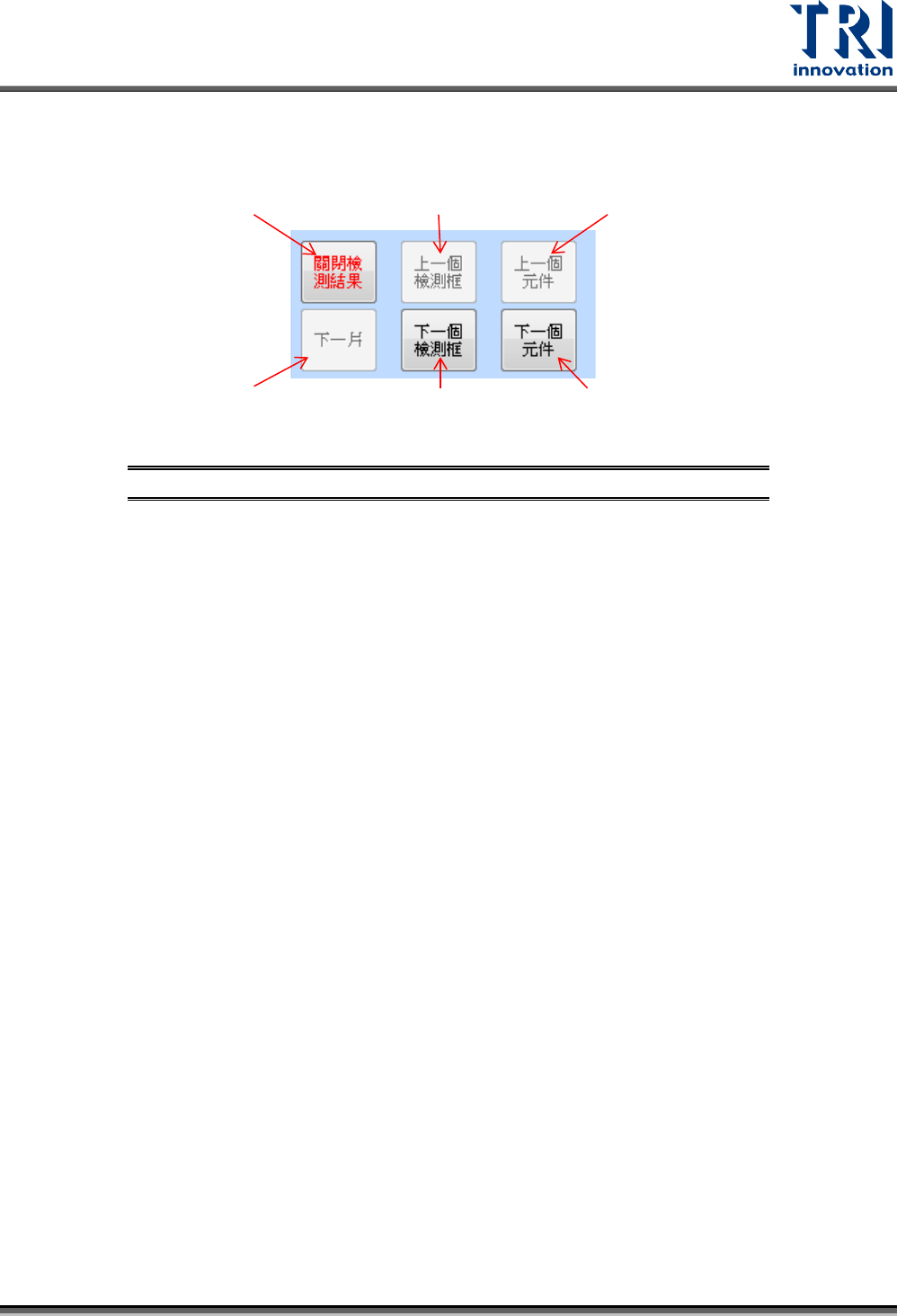

圖 274：微調操作區說明
切換到下一片檢
測板
切換到上一個元件
的檢測框
切換到下一個元件的
檢測框
離開檢測結果視
窗，回到主畫面
切換到上一個
檢測框
切換到下一個
檢測框
Test Research, Inc.
TR7500QE User Guide–Software 175
5 使用介面項目說明
在第二章與第三章我們已經介紹的基本的專案製作流程，然而，各個頁籤的功能按鍵並未完整的
說明。在此章節，我們將逐步地介紹介面中每個按鍵的功能。
5.1 TRI 按鈕與快捷工具欄
TRI 按鈕與快捷工具欄是為了方便使用者操作軟體介面所設計的。藉由這些按鈕，使用者可以輕
易的新增、開啟或者關閉專案以及作畫面顯示上的設定。詳細的功能說明將敘述於下：
TRI
按鈕：(在主程式畫面的左上方。按下以後，會出現如下圖的選項。)
圖 275：TRI 按鈕選項
• 開新檔案：新增一個新的專案。按下此按鈕後，會跳出視窗供使用者選擇教程模式或工程
師模式。關於教程模式，請參閱 2.9。
若使用工程師模式，會出現如下圖的視窗，供使用者選擇模式、CAD檔來源路徑與設定
使用正面或反面的元件資訊…等。
Test Research, Inc.
TR7500QE User Guide–Software 176

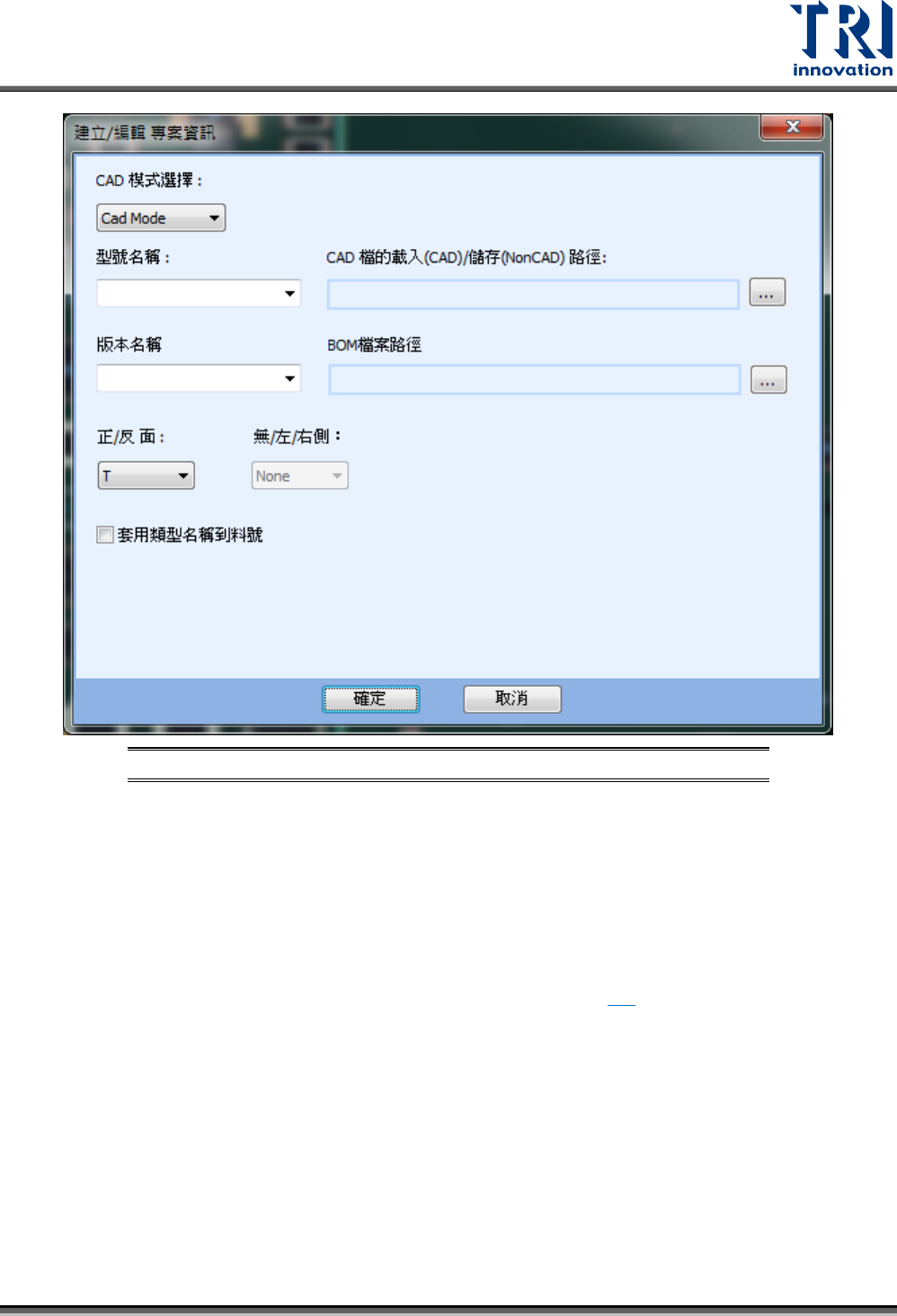

圖 276：新增專案設定視窗
– CAD 模式選擇：選擇 Cad Mode(有 CAD 檔時)或者 NonCAD Mode(無 CAD檔時)。
– 型號名稱：輸入版本名稱，預設為 CAD 檔名。
– CAD 檔的載入(CAD)儲存(NonCAD)路徑：選擇 CAD 檔案的檔案路徑或者 NonCAD作
業後欲存檔的路徑。
– 版本名稱：輸入版本名稱。
– BOM 檔案路徑：設定 BOM 檔的載入路徑。
– 正/反面：設定傳送維修站所顯示是正面或背面。一般為客戶統計資料時需要用到。
– 無/左/右側：此功能為兩段式進板使用，詳細設定請參閱 8.6。
– 套用類型名稱到料號：當載入的 CAD資料內元件無料號資訊時，將以類型名稱當號的
名稱。
•
開啟舊檔：開啟一個已存在的專案。點選之後，會出現如下圖的視窗。使用者可以利用根
目錄的按鈕來選擇專案路徑，然後在
“專案列表”欄位中選擇想要的專案，按下”加入按鈕”
(也可以點選滑鼠兩下“專案列表”欄位中想要的專案)增加專案到右方的”選擇的專案”欄位中，
最後按下”確定”來開啟專案。
