Test Research, Inc. TR7500Q E User Gu ide – S o f twar e 189 圖 291 ：產 品配置視窗 – 報廢子板 壞板標記：開啟壞板標 記的檢測功能。 全部不良：當檢測板上 全部的壞板標記都 符合時才會判定此 子板為報廢。 測試管理 此 功能主要的 目的是僅測試專案 裡 被 選擇 的 項目， 而其他沒選擇的項目將不進行測 試， 以節省檢測時間並專注 於微調所選擇的項 目。 …
Test Research, Inc.
TR7500QE User Guide–Software 188
圖 289：權限架構表
– 產品配置：快速開啟或者關閉特殊功能的使用。上方的下拉視窗可快速切換設定給不同專
案使用。

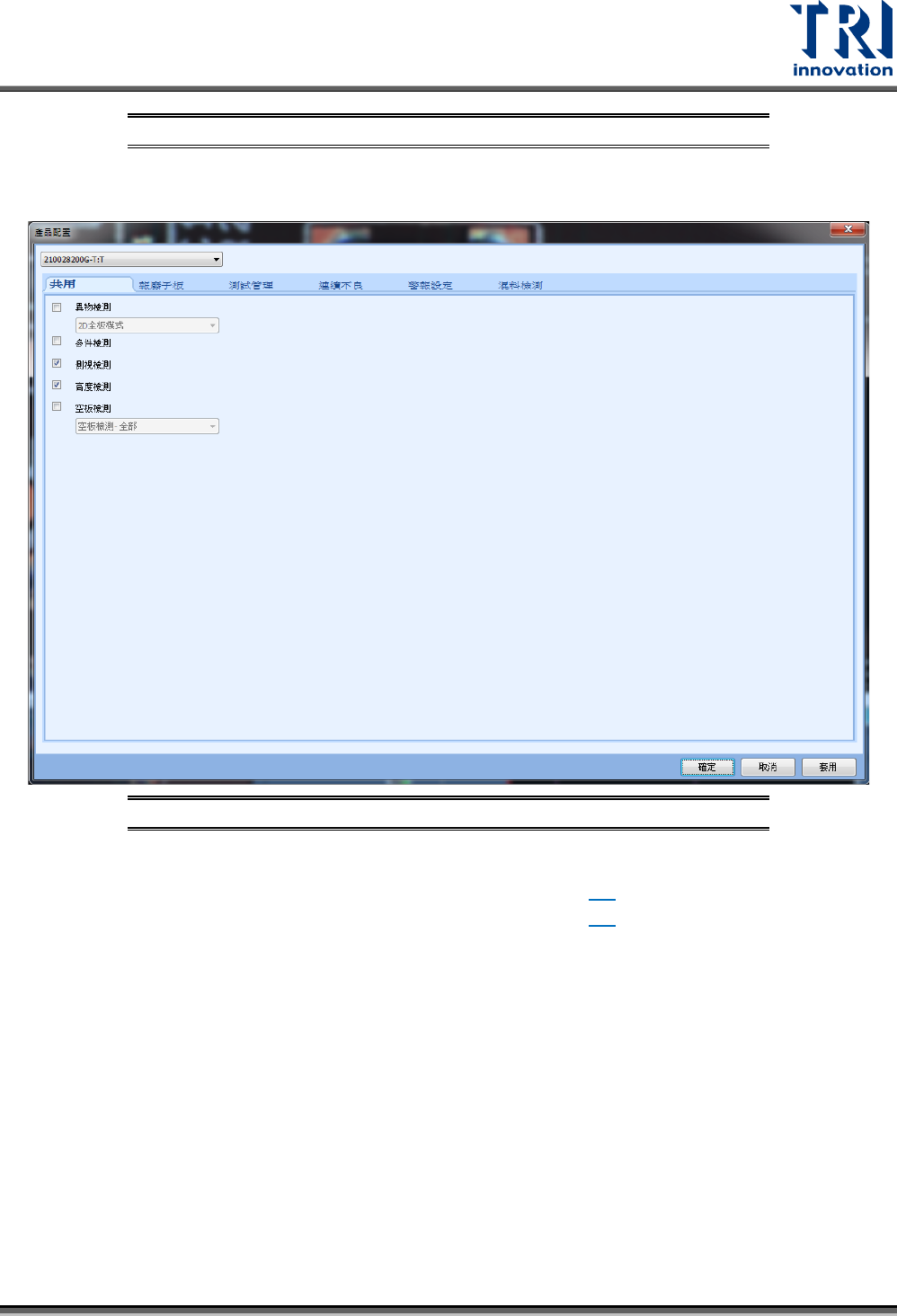

圖 290：產品配置視窗
共用
異物檢測：啟用異物檢測功能，詳細設定請參閱 8.1。
多件檢測：啟用多件檢測功能，詳細設定請參閱 8.3。
側視檢測：啟用側視檢測功能。此功能提供使用者將專案從有側邊相機的機種複
製到無側邊相機的機種時，可以快速的關閉側邊相機的檢測框，以方便無側邊相
機的機種使用。
高度檢測：啟用高度檢測功能。此功能提供使用者將專案從有 3D 功能的機種複
製到無 3D功能的機種時，可以快速的關閉高度量測的檢測框，以方便無 3D 功
能的機種使用。
空板檢測：進行無錫膏的空板檢測。此功能的測試原理是將所選擇的檢測框進行
反邏輯來判斷空板上是否有多上件。目前框的選擇方式可分為全部和忽略子框兩
種。
報廢子板
Test Research, Inc.
TR7500QE User Guide–Software 189

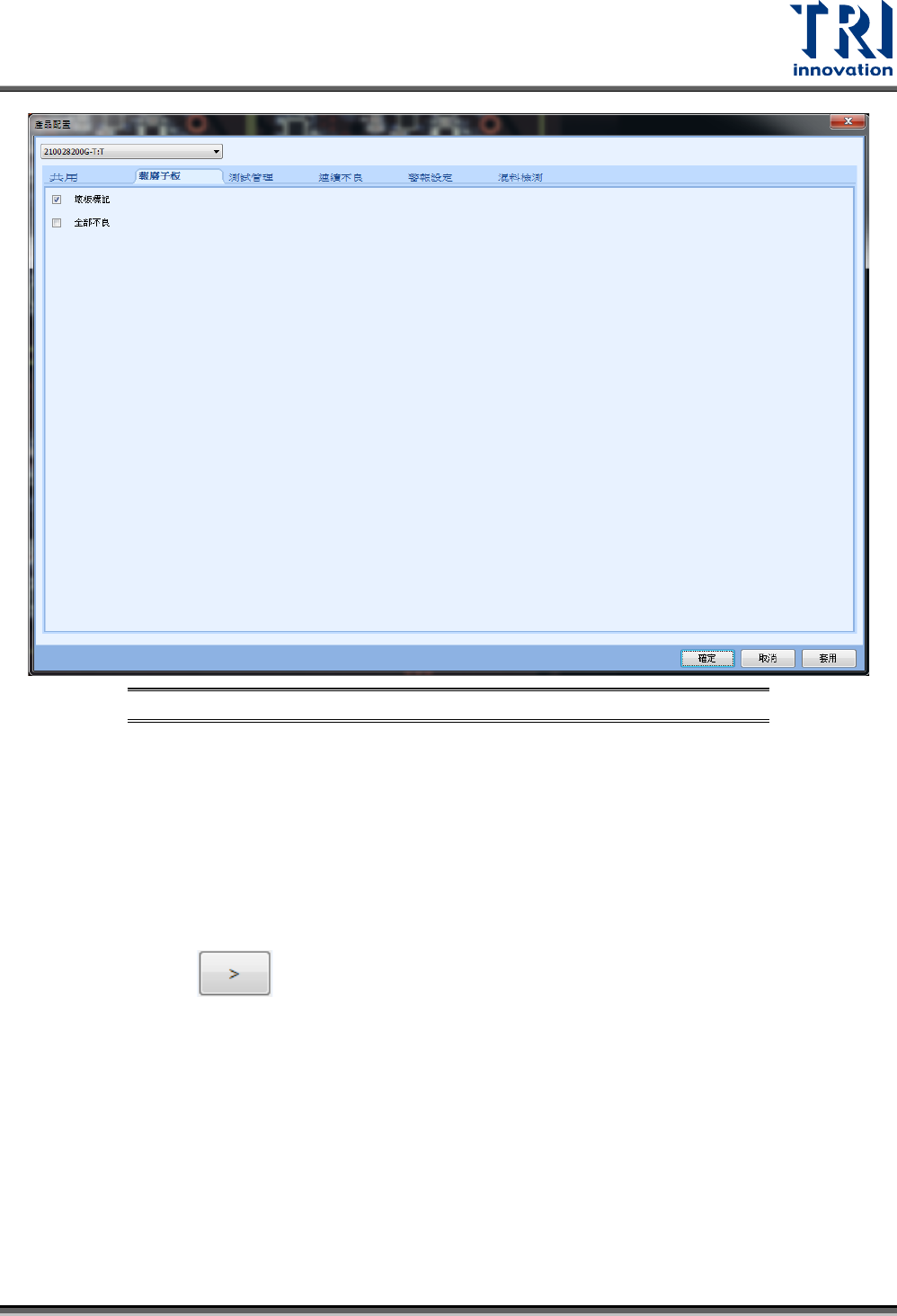

圖 291：產品配置視窗 – 報廢子板
壞板標記：開啟壞板標記的檢測功能。
全部不良：當檢測板上全部的壞板標記都符合時才會判定此子板為報廢。
測試管理
此功能主要的目的是僅測試專案裡被選擇的項目，而其他沒選擇的項目將不進行測試，
以節省檢測時間並專注於微調所選擇的項目。
使用方式：
1. 勾選[啟用]。
2. 選擇類型(依板子、元件類型或元件)或搜尋功能來找出想要的項目。
3. 按下 ，將搜尋到的項目新增到檢測清單。
4. 按下[確定]完成設定。
Test Research, Inc.
TR7500QE User Guide–Software 190
圖 292：產品配置視窗 – 測試管理
功能鍵說明：
– ：將左方清單(搜尋清單)中選擇的項目新增到右方清單(檢測清單)。
– ：將左方清單(搜尋清單)中所有的項目新增到右方清單(檢測清單)。
– ：移除右方清單(檢測清單)中所選擇的項目。
– ：移除右方清單(檢測清單)中所有的項目。
– ：選擇左方清單(搜尋清單)中所有的項目。
– ：移除左方清單(搜尋清單)中所有的項目。
連續不良
此功能的主要目的是在設定當檢測的電路板發生連續不良時會停止檢測。當報錯時預
設的解除密碼是 7100。
