Test Research, Inc. TR7500Q E User Gu ide – S o f twar e 211 圖 326 ：自 動載入專案 – 步驟 2 步驟 3. 選擇 [ 工具 ] ＞ [ 自動載入專案 ] 。 步驟 4. 點選 [ 新增 ] ，並選擇檔案路徑，選 擇版本以及設定 條碼格式後，按下 [ 確定 ] 完成設定。 圖 327 ：自 動載入專案 – 步驟 4
Test Research, Inc.
TR7500QE User Guide–Software 210

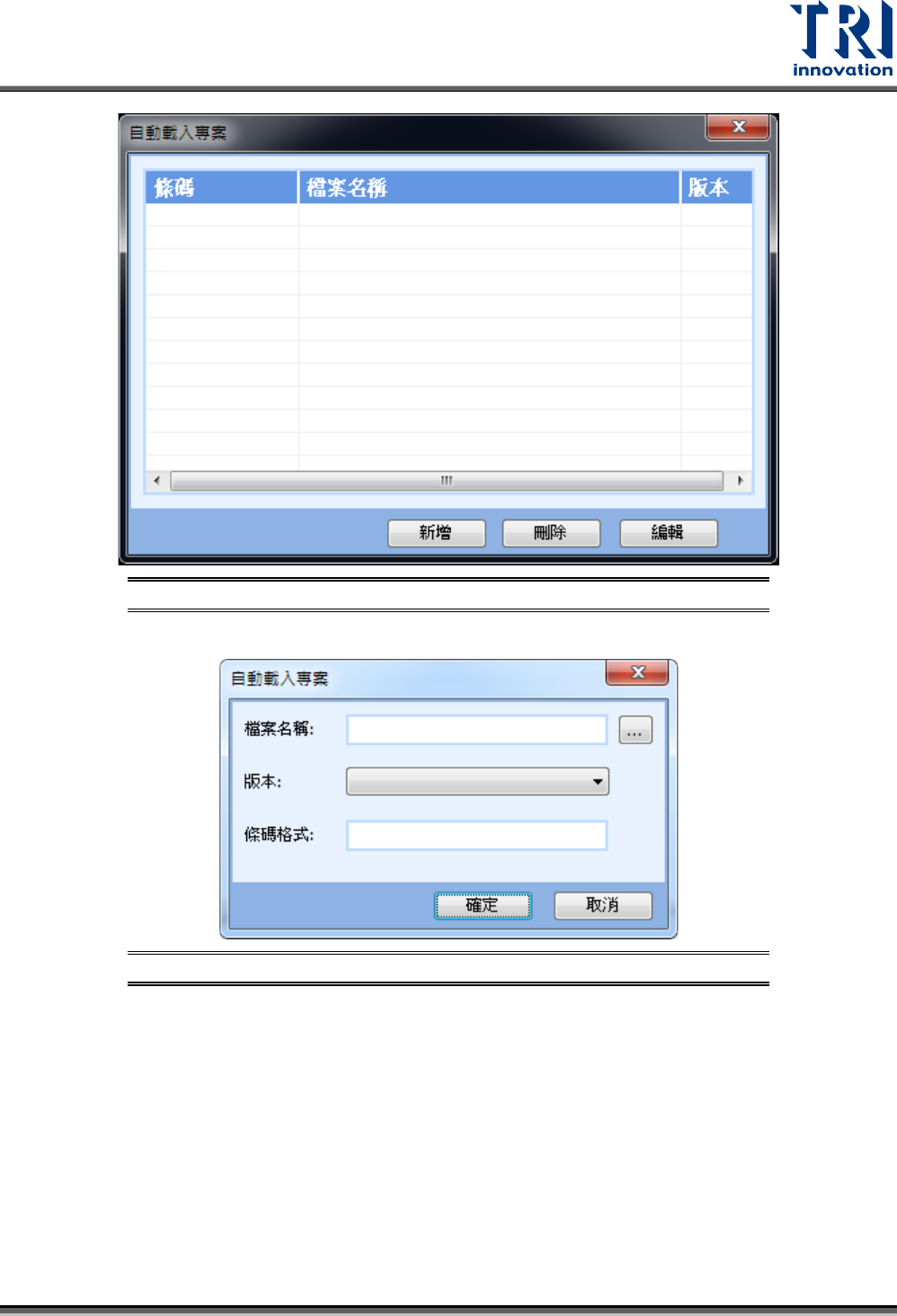

圖 324：自動載入設定視窗
新增：新增自動載入設定，可以選擇專案路徑、版本以及條碼格式。
圖 325：自動載入編輯視窗
刪除：刪除所選定的資料。
編輯：修改所選定的資料。
操作步驟
步驟1. 確定硬體條碼機已經正確的安裝好。
步驟2. 在[開始]＞[流程設定]頁籤中，勾選“讀取硬體條碼”。
Test Research, Inc.
TR7500QE User Guide–Software 211

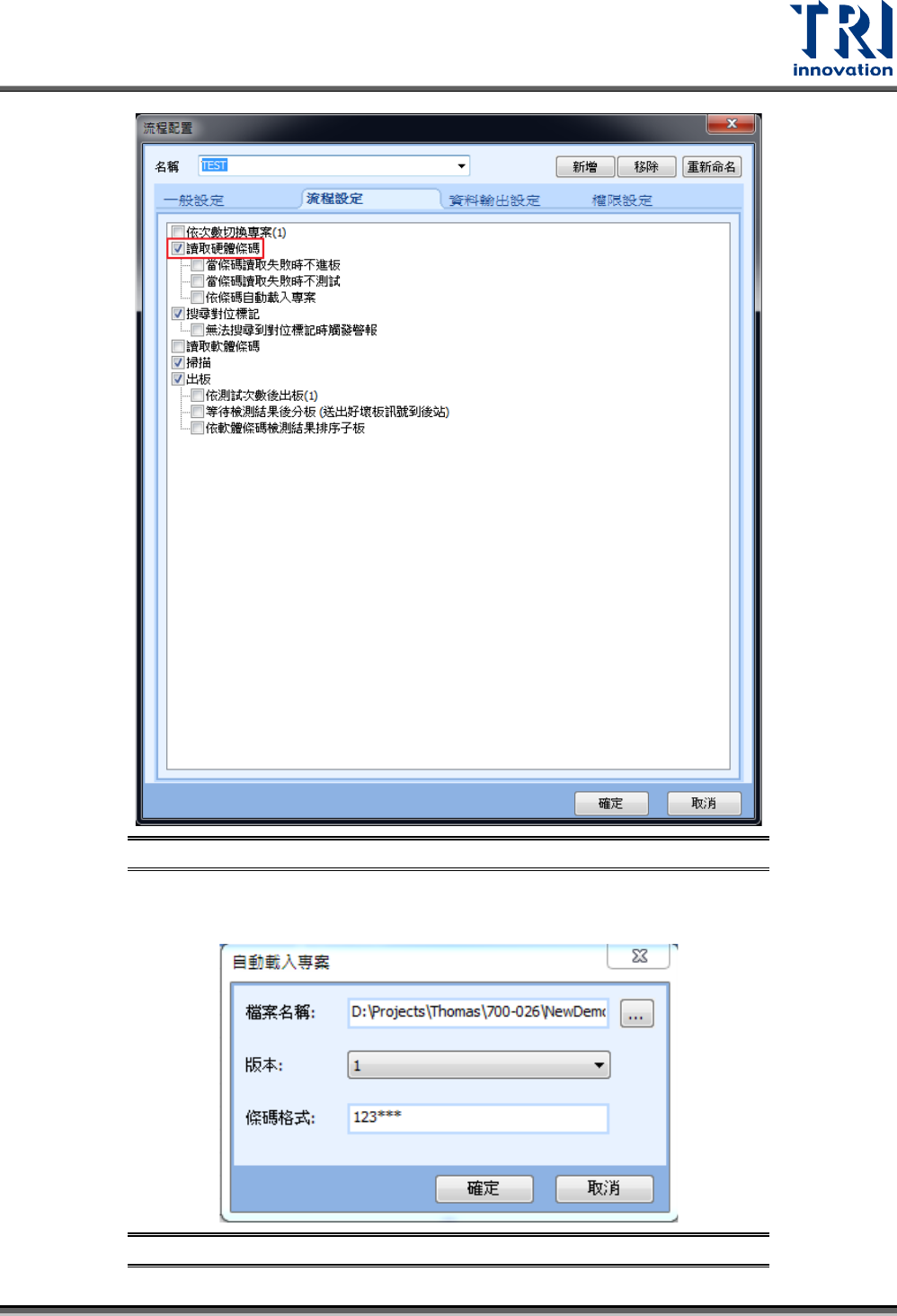

圖 326：自動載入專案 – 步驟 2
步驟3. 選擇[工具]＞[自動載入專案]。
步驟4. 點選[新增]，並選擇檔案路徑，選擇版本以及設定條碼格式後，按下[確定]完成設定。
圖 327：自動載入專案 – 步驟 4
Test Research, Inc.
TR7500QE User Guide–Software 212
– 框色設定：設定專案中所有框的顯示顏色。

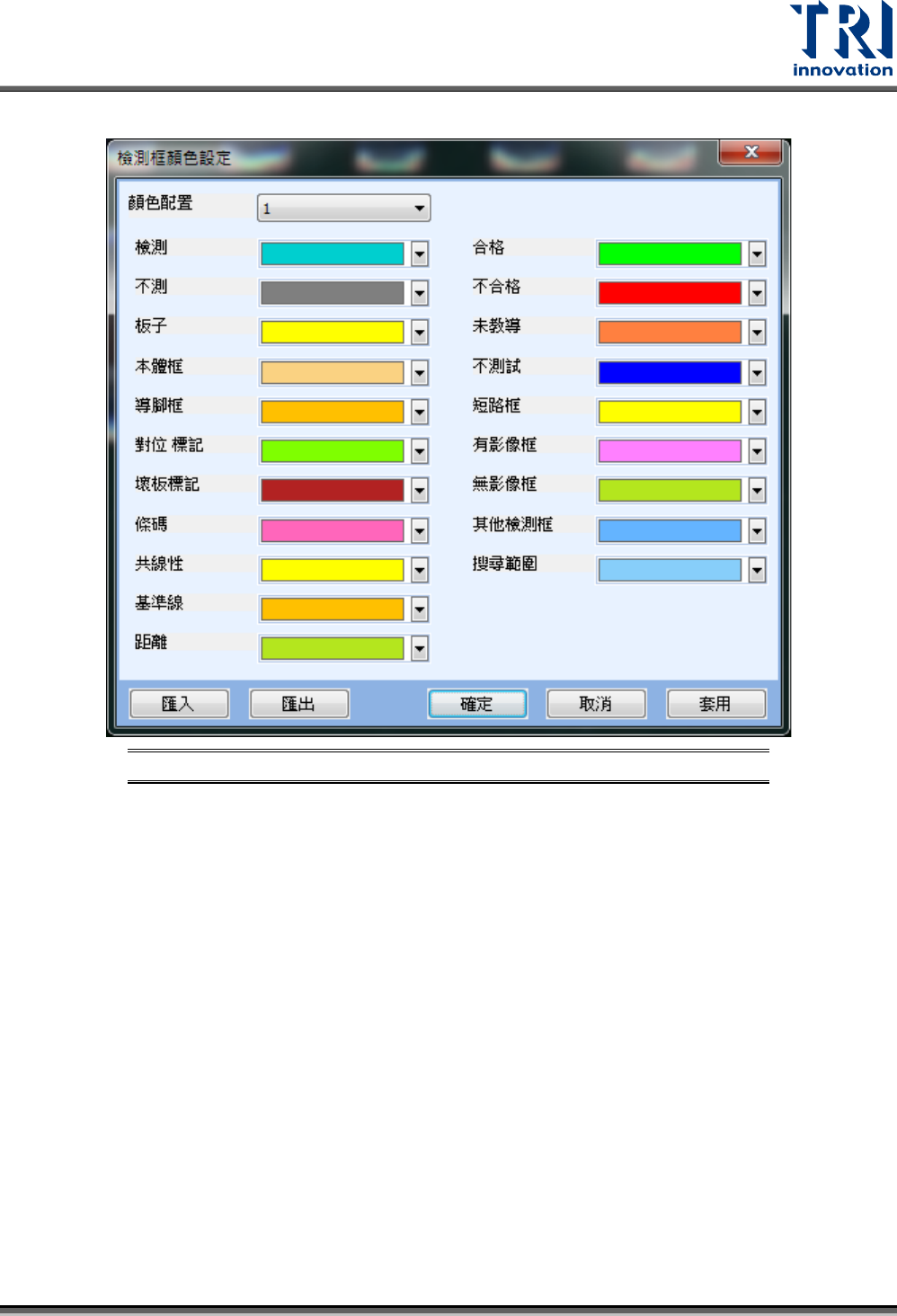

圖 328：框色設定視窗
匯入：將此設定導入，與產線其他機台一致。
匯出：將此設定輸出，可供產線其他機台共用。
取消：關閉視窗，修改的部分將不被儲存。
確定：關閉視窗，修改的部分將被儲存。
套用 ：套用修改，不關閉視窗。
– FOV 配置設定：
