Test Research, Inc.
TR7500QE User Guide–Software 211
圖 326：自動載入專案 – 步驟 2
步驟3. 選擇[工具]＞[自動載入專案]。
步驟4. 點選[新增]，並選擇檔案路徑，選擇版本以及設定條碼格式後，按下[確定]完成設定。
圖 327：自動載入專案 – 步驟 4
Test Research, Inc.
TR7500QE User Guide–Software 212
– 框色設定：設定專案中所有框的顯示顏色。
圖 328：框色設定視窗
匯入：將此設定導入，與產線其他機台一致。
匯出：將此設定輸出，可供產線其他機台共用。
取消：關閉視窗，修改的部分將不被儲存。
確定：關閉視窗，修改的部分將被儲存。
套用 ：套用修改，不關閉視窗。
– FOV 配置設定：
Test Research, Inc.
TR7500QE User Guide–Software 213

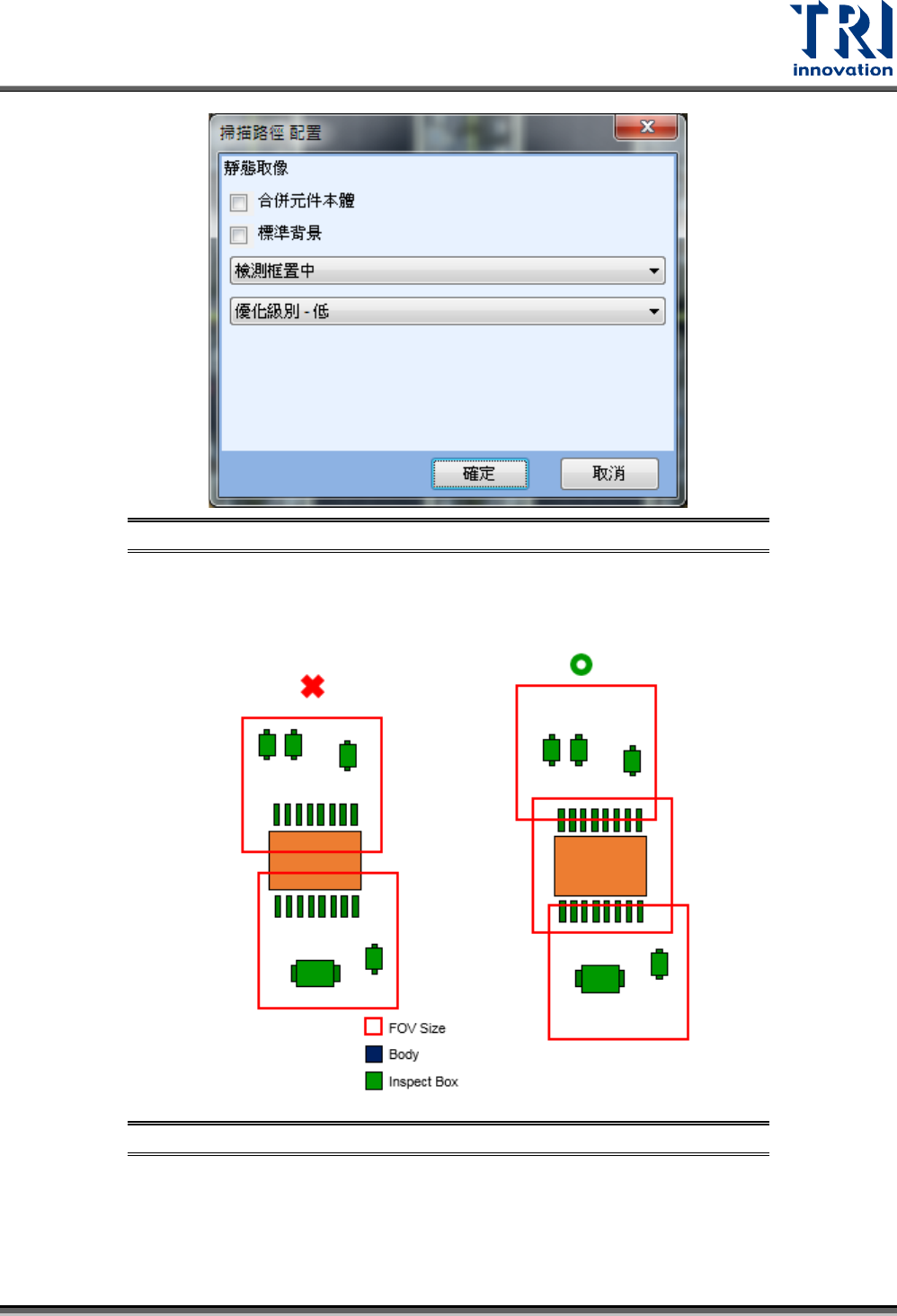

圖 329：FOV 配置視窗
合併元件本體：強制配置 FOV 時必須包含元件本體及其對應的檢測框。如下圖所示，
左邊為無開啟功能的 FOV 配置方式，而右邊示開啟後的 FOV 配置方式。
圖 330：掃描路徑配置 – 合併元件本體功能示意圖
標準背景：當配置完的 FOV 沒有包含元件本體時，使用內建的標準背景影像來顯示。
檢測框置中/最短掃描路徑：選擇 FOV 的配置方式，如下圖範例所示。
