TR7500QE_Software_ch_v3.0_20171101 - 第254页
Test Research, Inc. TR7500Q E User Gu ide – S o f twar e 231 圖 360 ：條 碼設定視窗 – 字元辨別 - OCR 2) 硬體條碼：必須 設定條碼為哪一個 連接埠讀取，通 訊連接埠索引為設定讀 到的 條碼對應到哪一個小板 。 圖 361 ：條 碼設定視窗 – 硬體條碼
Test Research, Inc.
TR7500QE User Guide–Software 230
圖 359：新增條碼視窗
演算法：可區分為字元辨別-OCR、硬體條碼、序列條碼、線性條碼、矩陣條碼、
QR條碼、PDF417 條碼和 Aztec 條碼。
條碼型態：可區分為 Carrier、Panel、Board。Carrier 代表此條碼為貼在治具
上可以重複使用，一般為搭配小板條碼上傳客戶系統以供後續追蹤。Panel表示
讀取一個條碼，套用給所有子板使用，依據其他設定有可能全部都是相同的條
碼，或者延伸的流水編號條碼。Board 表示每一小板各自讀取本身獨立的條碼。
在全圖模式顯示時，每個子板的相同位置上會有一個條碼框。
1) 字元辨別-OCR：使用相機來拍攝照片來進行條碼讀取。關於 OCR 框的詳細設
定，請參閱 3.7.11。
Test Research, Inc.
TR7500QE User Guide–Software 231

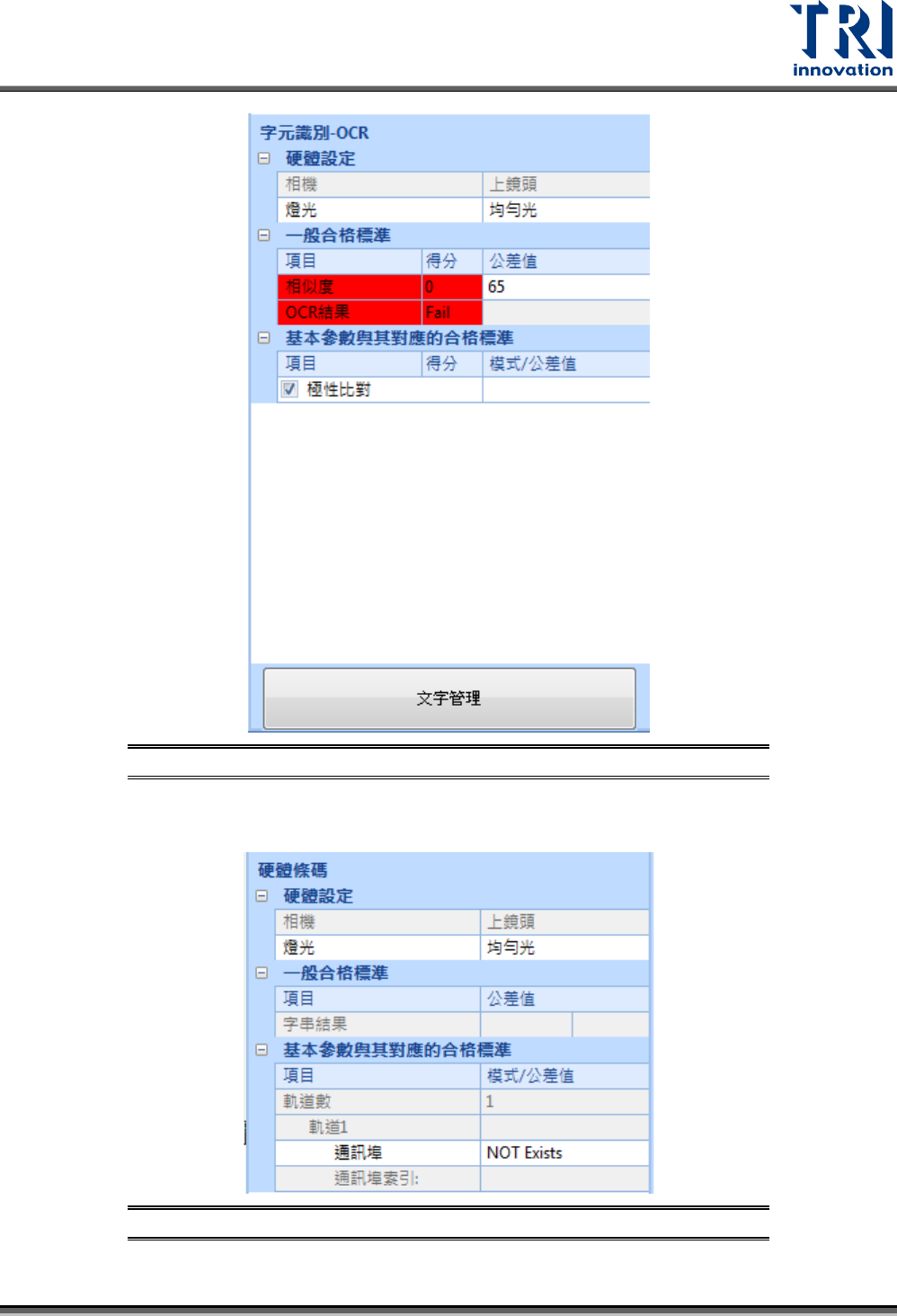

圖 360：條碼設定視窗 – 字元辨別-OCR
2) 硬體條碼：必須設定條碼為哪一個連接埠讀取，通訊連接埠索引為設定讀到的
條碼對應到哪一個小板。
圖 361：條碼設定視窗 – 硬體條碼
Test Research, Inc.
TR7500QE User Guide–Software 232
3) 序列條碼

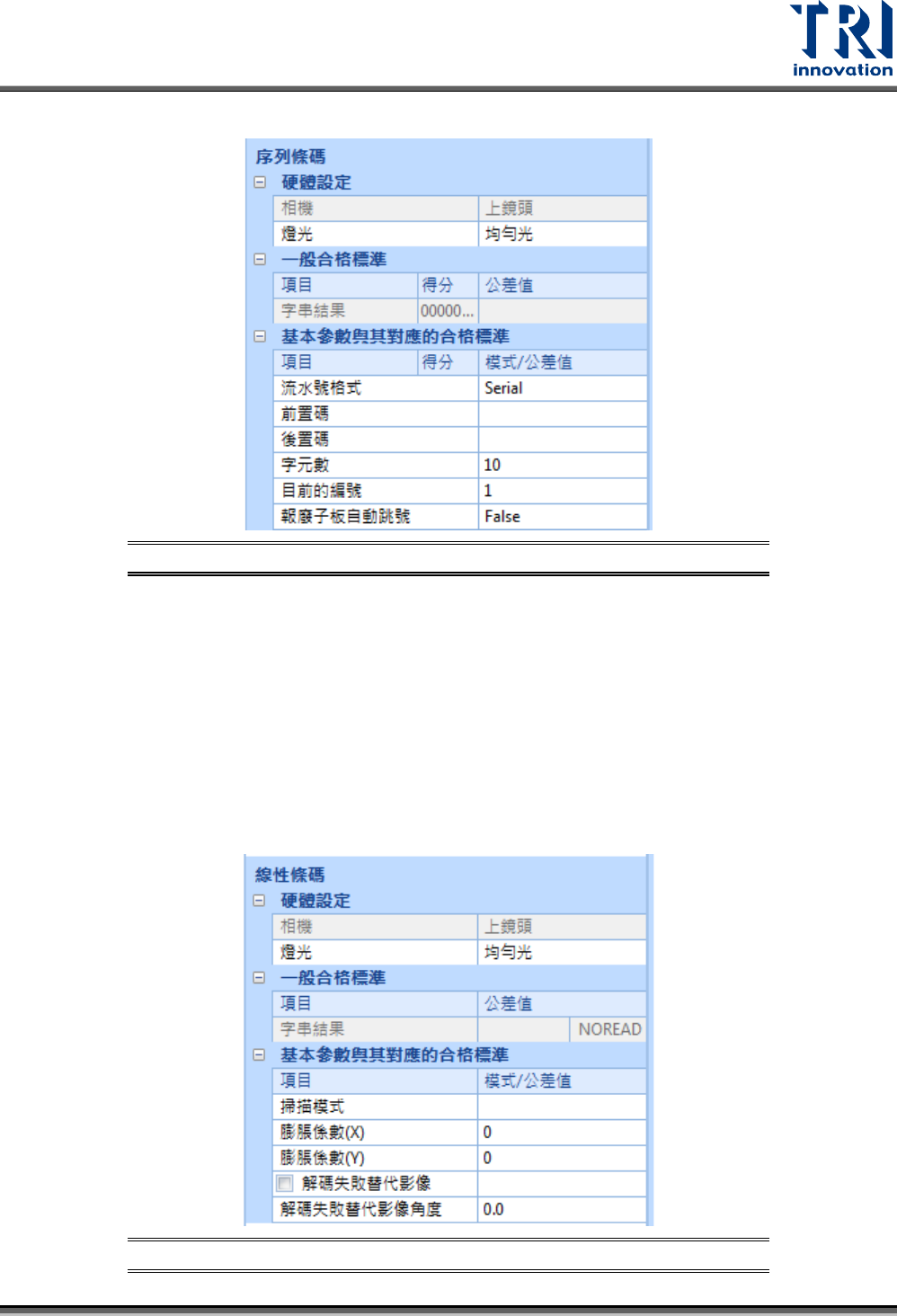

圖 362：條碼設定視窗 – 序列條碼
流水號格式：選擇使用流水號往後累計的方式(Serial)或者依照檢測時間
(DateTime)為流水號格式。
前置碼：設定條碼的前置碼。
後置碼：設定條碼的前置碼。
字元數：若在流水號格式選擇 Serial，在此可設定流水號的字元數量。
目前的編號：設定目前所選擇子板的流水編號。在檢測時，會以此編號當作起
始值開始往後計數。
報廢子板自動跳號：設定是否自動跳號忽略不測的子板，預設為 False。當設定
為 True 時，當遇到有忽略不測的子板時會自動跳過該板的計數。
4) 線性條碼
圖 363：條碼設定視窗 – 線性條碼
