Test Research, Inc.
TR7500QE User Guide–Software 233
掃描模式：目前僅能使用 RunTime 模式。
膨脹係數(X)：針對點狀條碼列印，讓點 X 方向膨脹可以連成直線。
膨脹係數(Y)：針對點狀條碼列印，讓點 Y方向膨脹可以連成直線。
解碼失敗替代影像：啟用解碼失敗替代影像功能。詳細設定請參閱 8.4。
– 解碼失敗替代影像角度：設定替代影像的角度。
條碼格式：選擇條碼的格式，點選後會出現如下圖的視窗，使用者可以依據需
求進行勾選。
圖 364：選擇線性條碼格式視窗
5) 矩陣條碼
Test Research, Inc.
TR7500QE User Guide–Software 234
圖 365：條碼設定視窗 – 矩陣條碼
掃描模式：目前僅能使用 RunTime 模式。
膨脹係數(X) ：針對點狀條碼列印，讓點 X 方向膨脹可以連成直線。
膨脹係數(Y) ：針對點狀條碼列印，讓點 Y 方向膨脹可以連成直線。
解碼失敗替代影像：啟用解碼失敗替代影像功能。詳細設定請參閱 8.4。
– 解碼失敗替代影像角度：設定替代影像的角度。
6) QR條碼
圖 366：條碼設定視窗 – QR 條碼
掃描模式：目前僅能使用 RunTime 模式。
Matrix 目錄：分為 RegularQR 及 MicroQR 兩種。
膨脹係數(X) ：針對點狀條碼列印，讓點 X 方向膨脹可以連成直線。
膨脹係數(Y) ：針對點狀條碼列印，讓點 Y 方向膨脹可以連成直線。
Test Research, Inc.
TR7500QE User Guide–Software 235
解碼失敗替代影像：啟用解碼失敗替代影像功能。詳細設定請參閱 8.4。
– 解碼失敗替代影像角度：設定替代影像的角度。
7) PDF417條碼

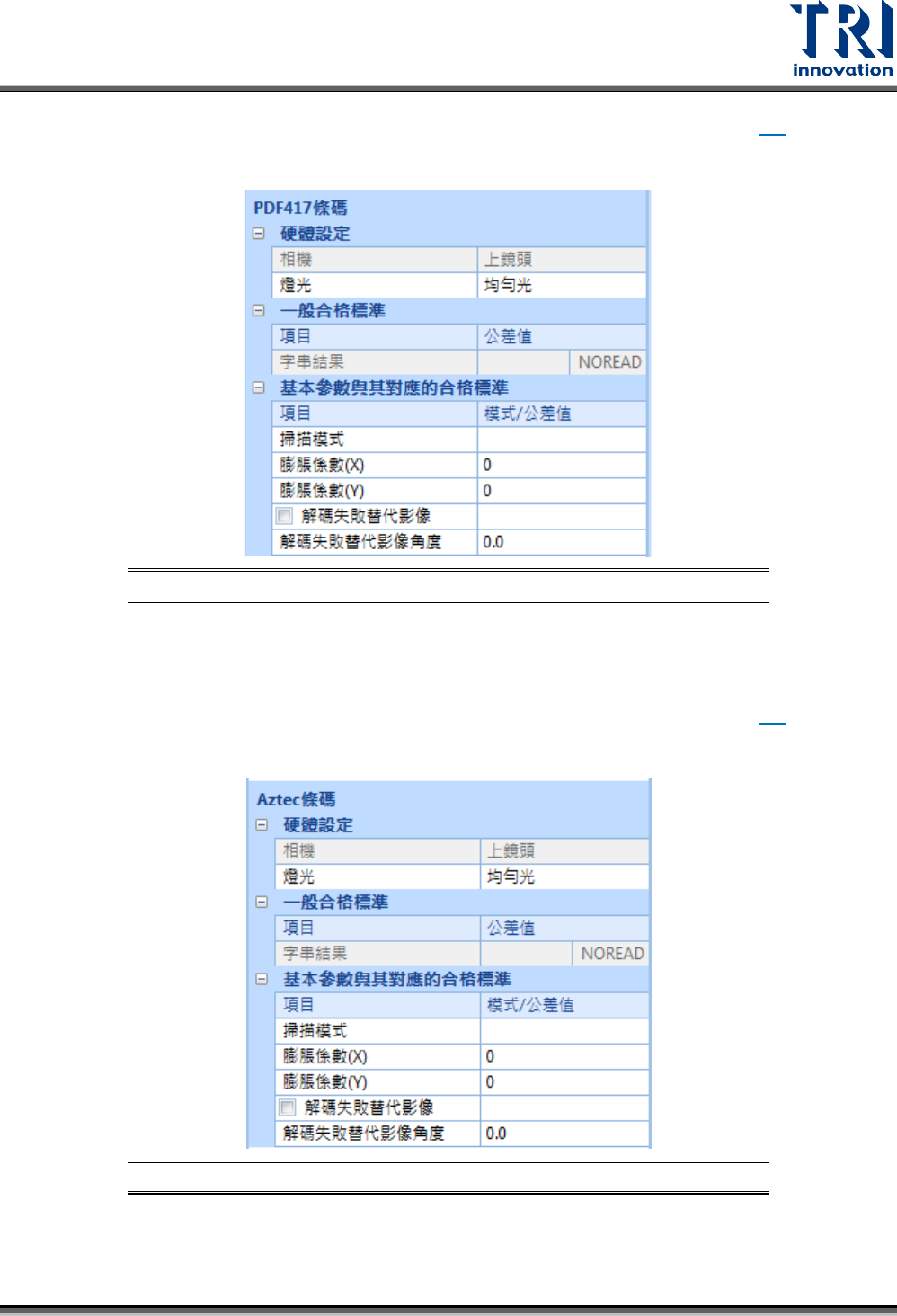

圖 367：條碼設定視窗 – PDF417 條碼
掃描模式：目前僅能使用 RunTime 模式。
膨脹係數(X) ：針對點狀條碼列印，讓點 X 方向膨脹可以連成直線。
膨脹係數(Y) ：針對點狀條碼列印，讓點 Y 方向膨脹可以連成直線。
解碼失敗替代影像：啟用解碼失敗替代影像功能。詳細設定請參閱 8.4。
– 解碼失敗代料影像角度：設定替代影像的角度。
8) Aztec 條碼
圖 368：條碼設定視窗 – Aztec 條碼
掃描模式：目前僅能使用 RunTime 模式。
膨脹係數(X) ：針對點狀條碼列印，讓點 X 方向膨脹可以連成直線。
