Test Research, Inc.
TR7500QE User Guide–Software 241

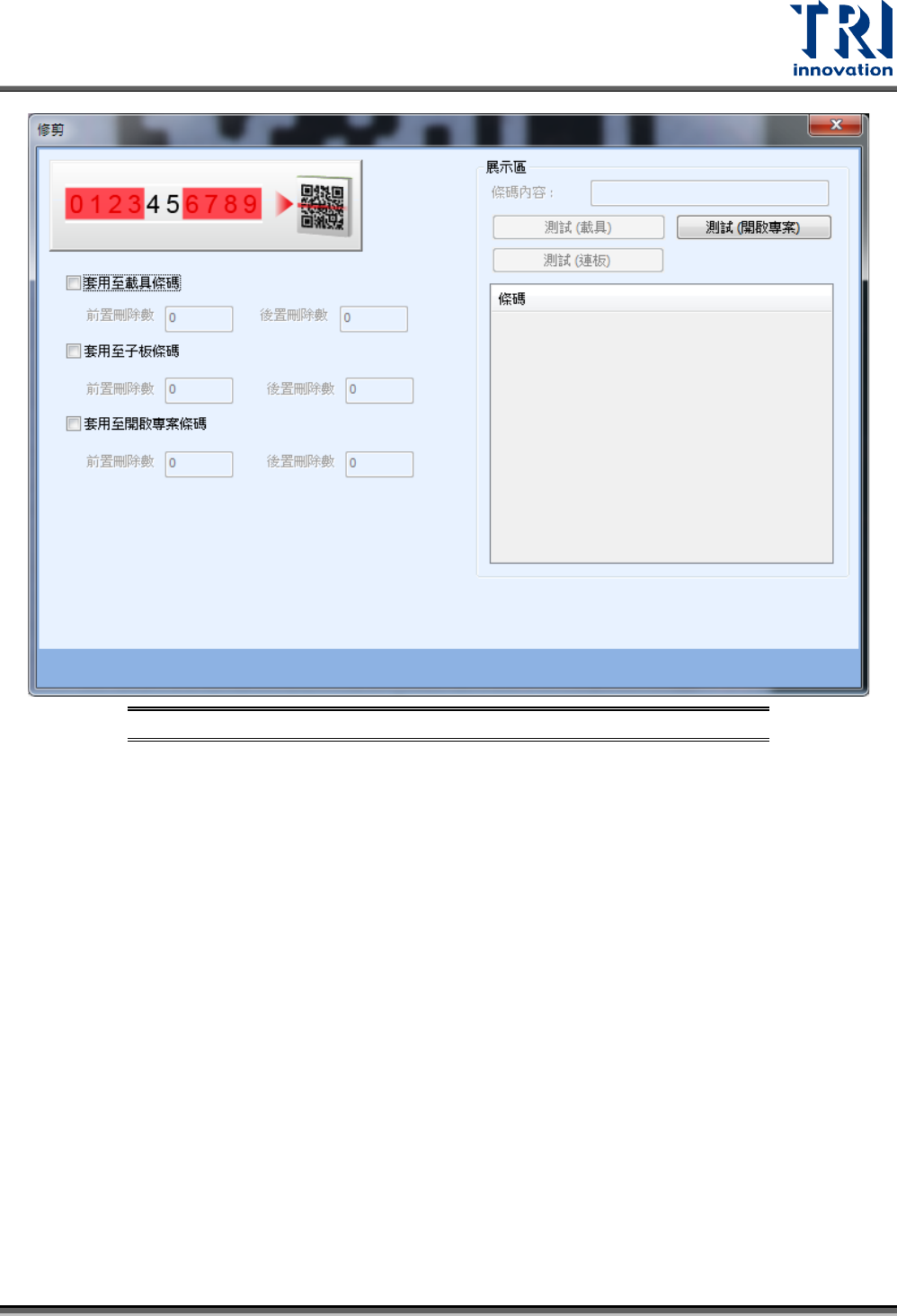

圖 375：修剪設定視窗
套用在載具條碼：設定前置碼或後置碼須刪除的字元數量並套用在載具上。
套用在連板條碼：設定前置碼或後置碼須刪除的字元數量並套用在連板上。
條碼內容：輸入欲測試的條碼。
展示區：按下[測試(載具)]或[測試(連板)]，顯示依照前置碼或後置碼刪除字元數
後所產生的條碼結果。
使用範例：若客戶在載具上的條碼是 ABC001XYZ，而客戶希望輸出的條碼僅有
001。此時的參數設定請參照下圖。
Test Research, Inc.
TR7500QE User Guide–Software 242
圖 376：修剪設定設定步驟範例
步驟1. 勾選套用至載具條碼。
步驟2. 輸入前置碼想要刪除的字元數量，以範例來說，ABC 共三個字元，所以設
定為 3。
步驟3. 輸入後置碼想要刪除的字元數量，以範例來說，XYZ 共三個字元，所以設
定為 3。
步驟4. 輸入預測試的條碼內容。
步驟5. 按下[測試(載具)]。
步驟6. 按下[確定]完成設定。
– 特徵比對：此功能的用途在於當客戶有提供條碼特徵格式進行比對，不符合時將進行
停機。
Test Research, Inc.
TR7500QE User Guide–Software 243
圖 377：特徵比對設定視窗
檔案路徑：顯示目前此專案檔所搭配的特徵格式檔。
匯入格式檔：載入已存在的特徵格式擋。
匯出格式擋：匯出清單中新增的特徵格式擋
特徵格式：設定所要進行比對的特徵格式。舉例來說，若客戶的條碼共有 10 碼，
前三碼必須為字母，中間三碼必須為數字，而最後四碼可以為任何字元，此時
特徵格式需設定為@@@$$$****。
Logic OR/AND：設定清單中的格式是以聯集或者交集的關係進行比對。
新增：將編輯好的條碼加入到特徵格式清單。
刪除：將選擇的特徵格式刪除。
編輯：編修所選擇的特徵格式。
儲存：將目前的特徵格式設定進行儲存動作。
使用範例：若客戶端的特徵格式需為@@@$$$****。此時的參數設定請參照下圖。
