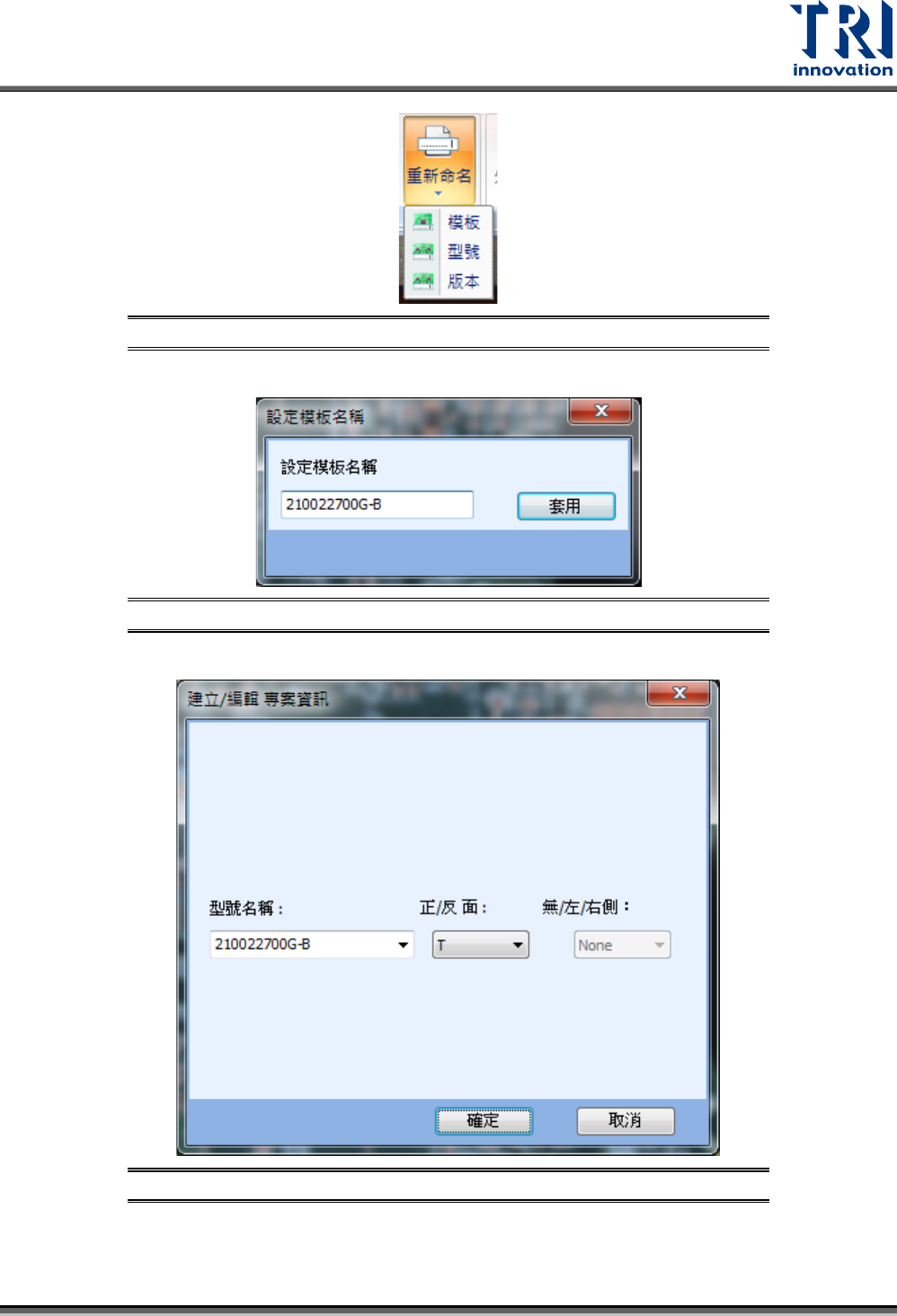

圖 387：重新命名設定視窗
− 模板：當專案載入其他不同 CAD 檔後，可以利用此功能修改模板名稱。
圖 388：重新命名 – 設定模板名稱
− 型號：設定傳送到維修站顯示的名稱、正反面或兩段式進板的資訊。
圖 389：重新命名 – 建立/編輯專案資訊
− 版本：機板因應不同規格所上的元件會有所差異，以版本來控制。
Test Research, Inc.
TR7500QE User Guide–Software 250
圖 390：重新命名 – 修改專案版本
附加功能
– 外殼遮罩：選擇遮罩的範圍，在範圍內的元件將會自動被設定為忽略不測。點選後，會出
現如下圖的介面。
圖 391：外殼遮罩頁籤面板
− 新增遮罩區
矩形：以矩形的方式設定遮罩區域。
圓形：以圓形的方式設定遮罩區域。
− 刪除遮罩區
刪除：刪除設定的遮罩區域。
− 離開
離開：回到編輯頁籤面板。
異物檢測
– 編輯異物檢測：使用異物檢測功能，其詳細設定請參閱 8.1。
元件
– 旋轉：旋轉所選元件的 CAD 至指定的角度。
視野影像
– 視野影像：當專案已經有存檔時，再進行掃描時，會跳出視窗詢問是否另存 FOV 影像。
若選擇另存 FOV影像，則可在此下拉，選擇當初建立新 FOV 影像的時間，來載入當時掃
下的 FOV 影像。
檢視模式（關於距離量測功能請參閱 6.5）
– 距離：在大圖上顯示所設定的檢測距離直線。
– 共線性：在大圖上顯示所設定的共線性直線。
– 掃描路徑：在大圖上顯示鏡頭的掃描移動路徑，僅在靜態取像機台上有作用。
