Test Research, Inc.
TR7500QE User Guide–Software 255

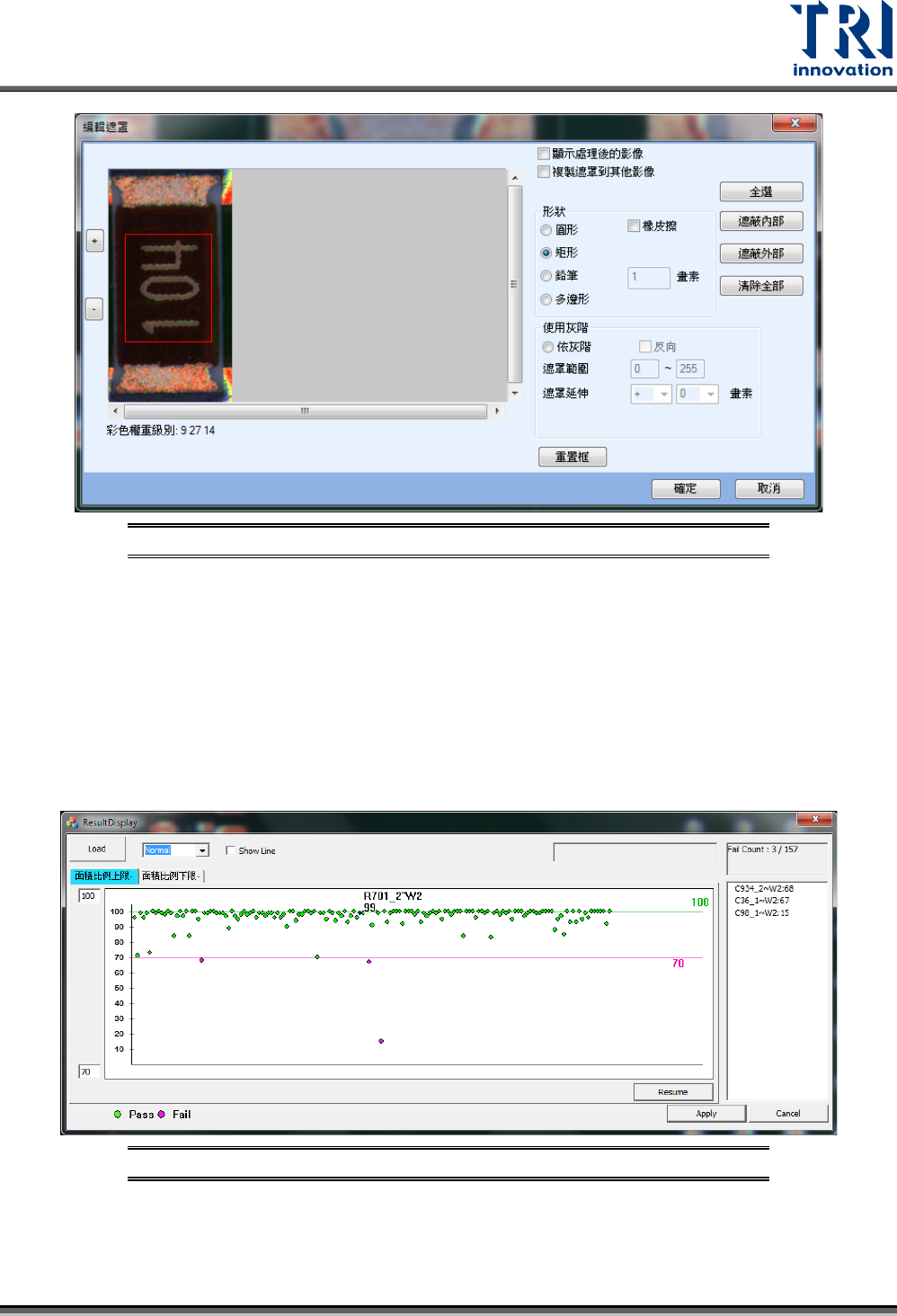

圖 401：背景遮罩設定視窗
– 擷取色彩(熱鍵 S)：在使用色彩空間功能時，協助擷取欲設定的顏色與亮度。先點選後直
接用滑鼠拖曳想要的顏色。
– 搜尋範圍(熱鍵 R)：設定已選擇檢測框的搜尋範圍。先點選後直接用滑鼠拖曳想要的搜尋
範圍。
– 通過標準：設定微調時的檢測新標準。在檢測後微調時，若有發現誤判情況，可點選此功
能，會跳出如下圖的介面視窗。此視窗上的每一個點表示著每一個同類型元件檢測框的檢
測結果。粉紅色線表示的是使用者所設定的通過標準值(公差容許值)，低於此線下的點代
表檢測不合格的檢測框。當僅有少數點低於此線時，使用者可以直接拖曳此線往下來增加
通過率。
圖 402：通過標準設定視窗
– 套用至所有類型：將現有檢測框的公差容許值套用至所有類元件中同演算法且同缺陷類型
的檢測框上。
– 連結(熱鍵 L)：將已選擇的檢測框加上父子關係。
Test Research, Inc.
TR7500QE User Guide–Software 256
– 取消連結(熱鍵 Ctrl+L)：將已選擇的檢測框解除父子關係。
– 改變形狀：改變已選擇檢測框的形狀由方形變成圓形或者圓形變成方形。
元件

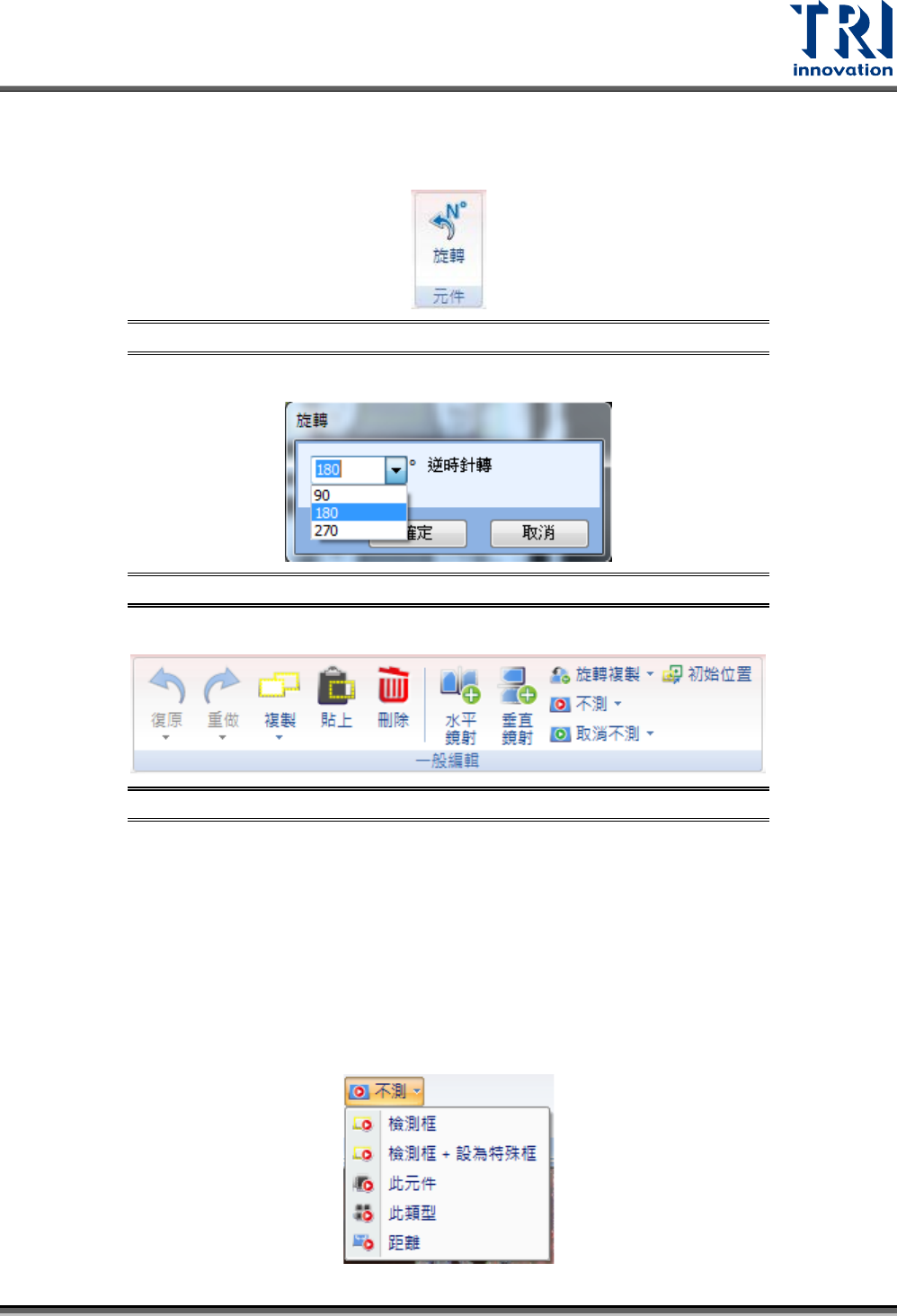

圖 403：[編輯-原圖模式]頁籤面板 – 元件
– 旋轉：旋轉已選擇的元件，可設定欲旋轉的角度可直接下拉選單或直接手動輸入。
圖 404：元件旋轉角度設定視窗
一般編輯
圖 405：[編輯-原圖模式]頁籤面板 – 元件/元件類別 – 一般編輯
– 復原：復原到前一個動作前的狀態。
– 重做：重做到下一個動作後的狀態。
– 複製：複製已選擇的檢測框。
– 貼上：貼上已選擇的檢測框。
– 刪除：刪除已選擇的檢測框。
– 水平鏡射：將選擇的檢測框依照本體框所在位置進行水平方向的複製。
– 垂直鏡射：將選擇的檢測框依照本體框所在位置進行垂直方向的複製。
– 旋轉複製：將選擇的檢測框依照本體框所在位置進行指定角度的複製。
– 不測：設定不進行測試的套用範圍。
Test Research, Inc.
TR7500QE User Guide–Software 257
圖 406：不測編輯視窗
– 取消不測：設定取消不進行測試的套用範圍。

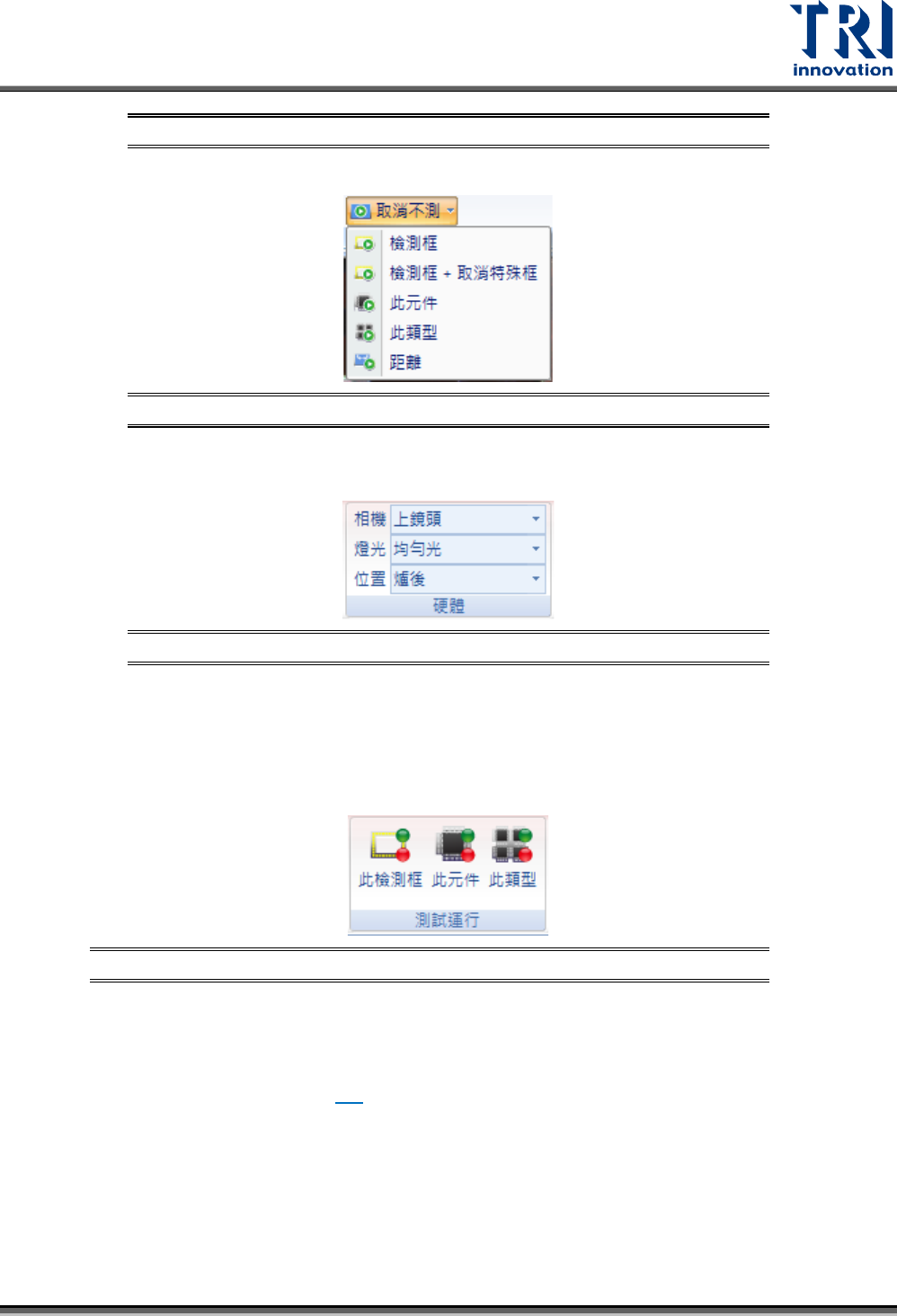

圖 407：取消不測編輯視窗
– 初始位置：將本體框移動回 CAD 檔的預設位置。
硬體
圖 408：[編輯-原圖模式]頁籤面板 – 硬體
– 相機：可切換到上、前、後、左和右五種不同角度的相機來進行檢視。
– 燈光：切換不同的光源來進行檢視。
– 位置：切換為爐前或者爐後的狀態。
備註：爐前的檢測框僅能在爐前的狀態上被檢視。
測試運行
圖 409：[編輯-原圖模式]頁籤面板 – 測試運行
– 此檢測框(熱鍵 D)：顯示已選擇檢測框的測試結果。
– 此元件(熱鍵 F)：顯示已選擇元件上所有檢測框的測試結果。
– 此類別(熱鍵 G)：顯示與已選擇元件同類別上所有檢測框的測試結果。此用此功能會進入
微調畫面，詳細操作請參閱 4.2。
檢視模式
– 可見度
