5.3.11 編輯資料庫
資料庫是用來記錄使用者針對每個元件所製作的檢測框與其相關參數。當往後製作新專案時，使
用者可以藉由載入先前已經製作好的資料庫檔案，來節省重新製作同類別元件檢測框的時間。當
使用者按下專案儲存按鈕時，系統會自動儲存元件資料庫到指定的目錄。預設的路徑是
C:\AOI\TRI_SYS_LIB，格式是.pkc。
圖 414：[編輯資料庫]頁籤面板
載入
– 此類別：可手動開啟資料庫來做搜尋。可依據名稱、導腳數量、本體大小、間距來搜尋資
料庫。
Test Research, Inc.
TR7500QE User Guide–Software 261
圖 415：元件資料庫視窗
– 全部： 可將指定路徑的資料庫手動載入所有的元件資料庫。
匯出
– 此類別：匯出指定類別的資料庫。
– 全部：匯出所有的元件資料庫。
編輯資料庫
Test Research, Inc.
TR7500QE User Guide–Software 262
圖 416：編輯資料庫頁籤面板
– 路徑：設定資料庫的路徑。
– 元件庫索引：此功能主要是將元件的形式作更有效的分類。在作業中常遇到元件的形式實
際上相同，但我們所取得的 CAD 檔中卻以其他名稱(可能為別稱或料號)來作為它的型式
名稱，此時就可以使用此功能來將實際上為相同形式的元件分在同一類。若元件形式能完
整用索引方式做分類，將可以節省建立元件資料庫的時間。其中主名稱表示此形式的代表
名稱，儲存在元件資料庫(library)中的名稱就是以此命名，主名稱之下可以有許多個次名
稱，每一次名稱所代表的形式與主名稱所代表的完全相同。舉例而言，主名稱[0402]之下
有兩個次名稱，分別為[0402]以及[402]，所代表的意義是在元件資料庫中只會儲存[0402]
這個資料庫，但若一個新的 CAD 檔中有[402]形式的元件的話，系統會直接對[402]套用
[0402]的資料庫。

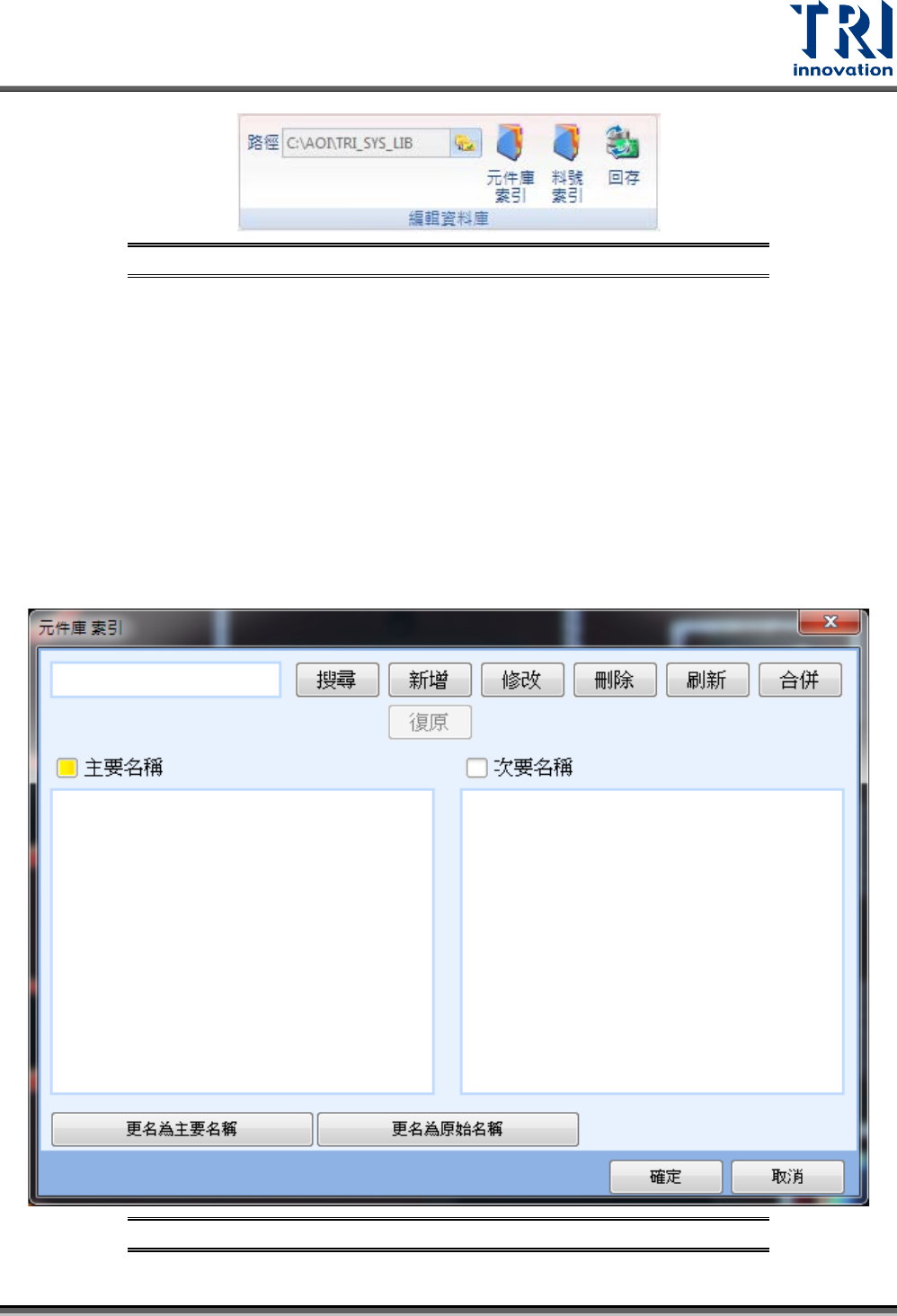

圖 417：元件資庫索引設定視窗
