Test Research, Inc.
TR7500QE User Guide–Software 261
圖 415：元件資料庫視窗
– 全部： 可將指定路徑的資料庫手動載入所有的元件資料庫。
匯出
– 此類別：匯出指定類別的資料庫。
– 全部：匯出所有的元件資料庫。
編輯資料庫
Test Research, Inc.
TR7500QE User Guide–Software 262
圖 416：編輯資料庫頁籤面板
– 路徑：設定資料庫的路徑。
– 元件庫索引：此功能主要是將元件的形式作更有效的分類。在作業中常遇到元件的形式實
際上相同，但我們所取得的 CAD 檔中卻以其他名稱(可能為別稱或料號)來作為它的型式
名稱，此時就可以使用此功能來將實際上為相同形式的元件分在同一類。若元件形式能完
整用索引方式做分類，將可以節省建立元件資料庫的時間。其中主名稱表示此形式的代表
名稱，儲存在元件資料庫(library)中的名稱就是以此命名，主名稱之下可以有許多個次名
稱，每一次名稱所代表的形式與主名稱所代表的完全相同。舉例而言，主名稱[0402]之下
有兩個次名稱，分別為[0402]以及[402]，所代表的意義是在元件資料庫中只會儲存[0402]
這個資料庫，但若一個新的 CAD 檔中有[402]形式的元件的話，系統會直接對[402]套用
[0402]的資料庫。
圖 417：元件資庫索引設定視窗
Test Research, Inc.
TR7500QE User Guide–Software 263
– 料號索引：此功能主要是將料號作更有效的分類。設定方式如同元件庫索引。

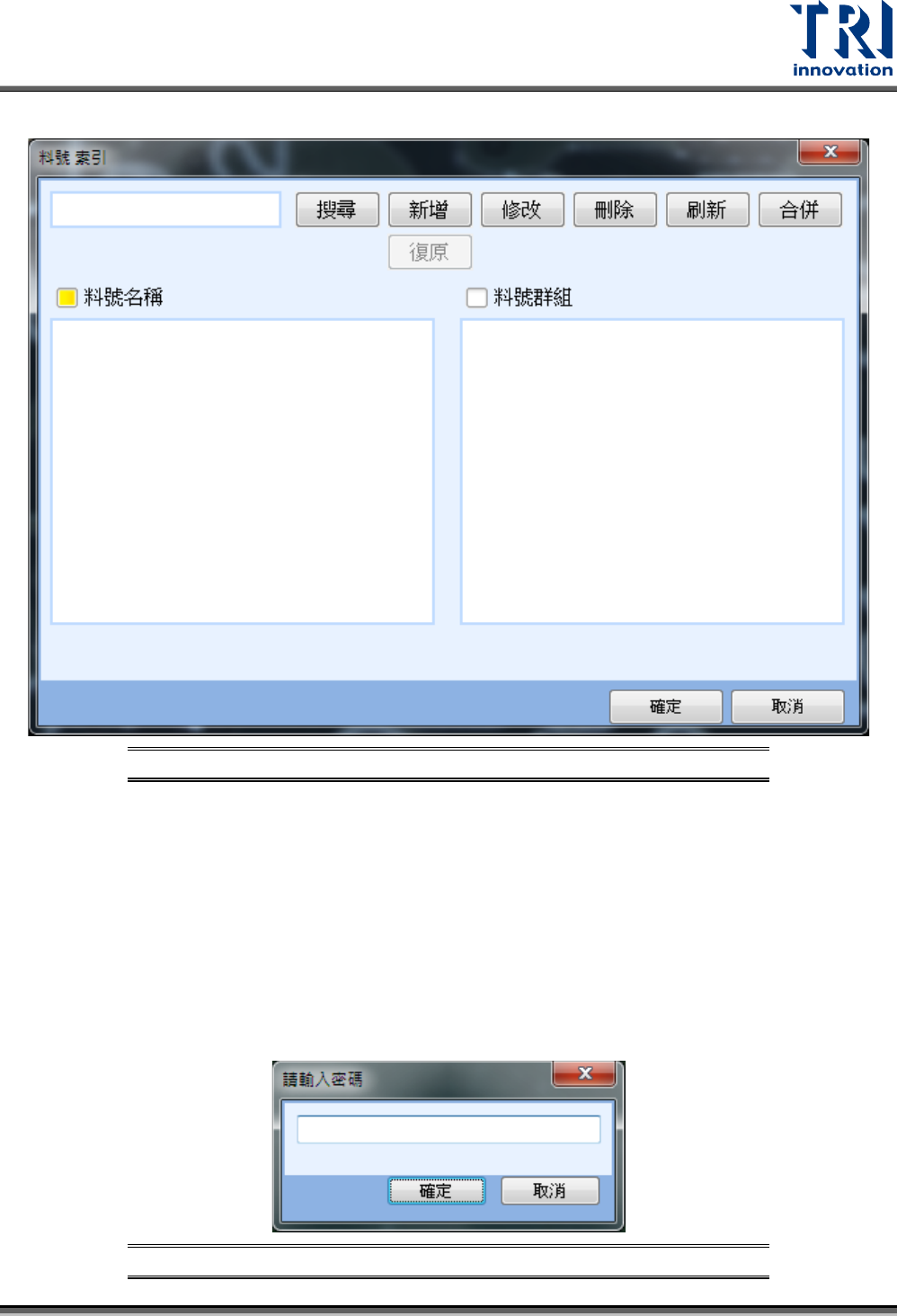

圖 418：料號索引設定視窗
– 回存：可以將已修改好的資料庫參數回傳回模組化資料庫，主要針對權重、色彩影像資料、
參數做回傳。
容許差
– 2D/3D：依照 IPC規範來區分檢測的等級，使用者可以選擇預設的等級 1、2、3 或自行建
立的級別。
模組化元件庫
– 路徑：設定模組化資料庫的儲存路徑。
– 編輯：此功能屬於進階功能，不建議使用者自行操作，以免損毀原有模組化資料庫。編輯
元件化資料庫內元件所需檢測框的參數設定。點選後會出現如下圖的訊息視窗，並要求輸
入密碼，預設密碼為 8888。
圖 419：編輯模組化元件庫密碼輸入視窗
