Test Research, Inc. TR7500Q E User Gu ide – S o f twar e 280 圖 443 ：進 出板方向介 面 6.1.1.6 翻板機 顯示目前的翻板機 的狀態是在 正面 (1 st ) 或者背 面 (2 nd ) 。 圖 444 ：翻 板機 介面 6.1.1.7 運行模式
Test Research, Inc.
TR7500QE User Guide–Software 279
圖 441：燈號與蜂鳴器診斷介面
6.1.1.4 I/O 診斷
使用者可以利用此頁籤進行相關功能的測試。
圖 442：I/O 診斷介面
6.1.1.5 進出板方向
備註：一般情況下請勿勾選強制右進或者強制左進，因為此兩個項目必須搭配定位銷的位置使用。
Test Research, Inc.
TR7500QE User Guide–Software 280

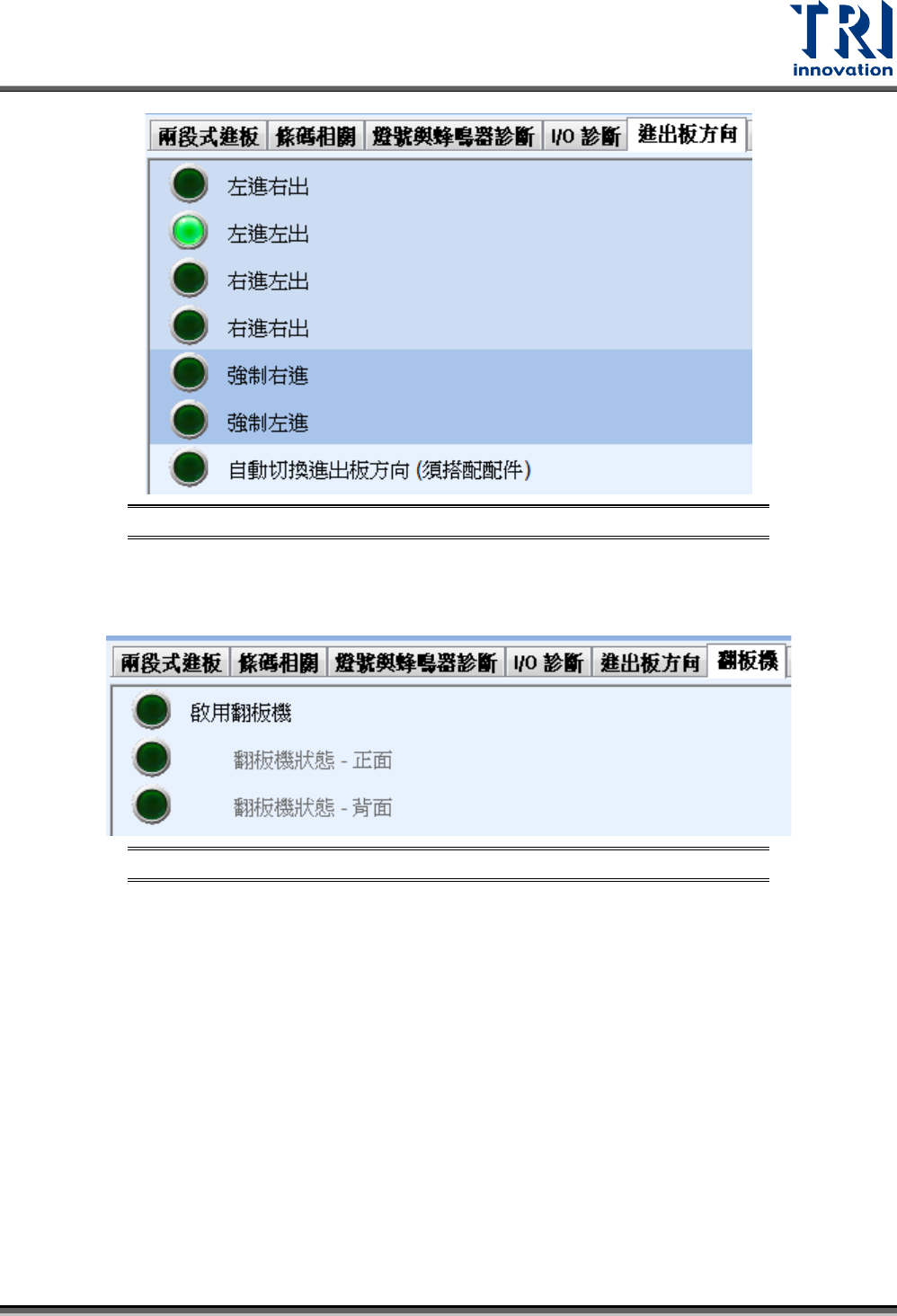

圖 443：進出板方向介面
6.1.1.6 翻板機
顯示目前的翻板機的狀態是在正面(1
st
)或者背面(2
nd
)。
圖 444：翻板機介面
6.1.1.7 運行模式
Test Research, Inc.
TR7500QE User Guide–Software 281

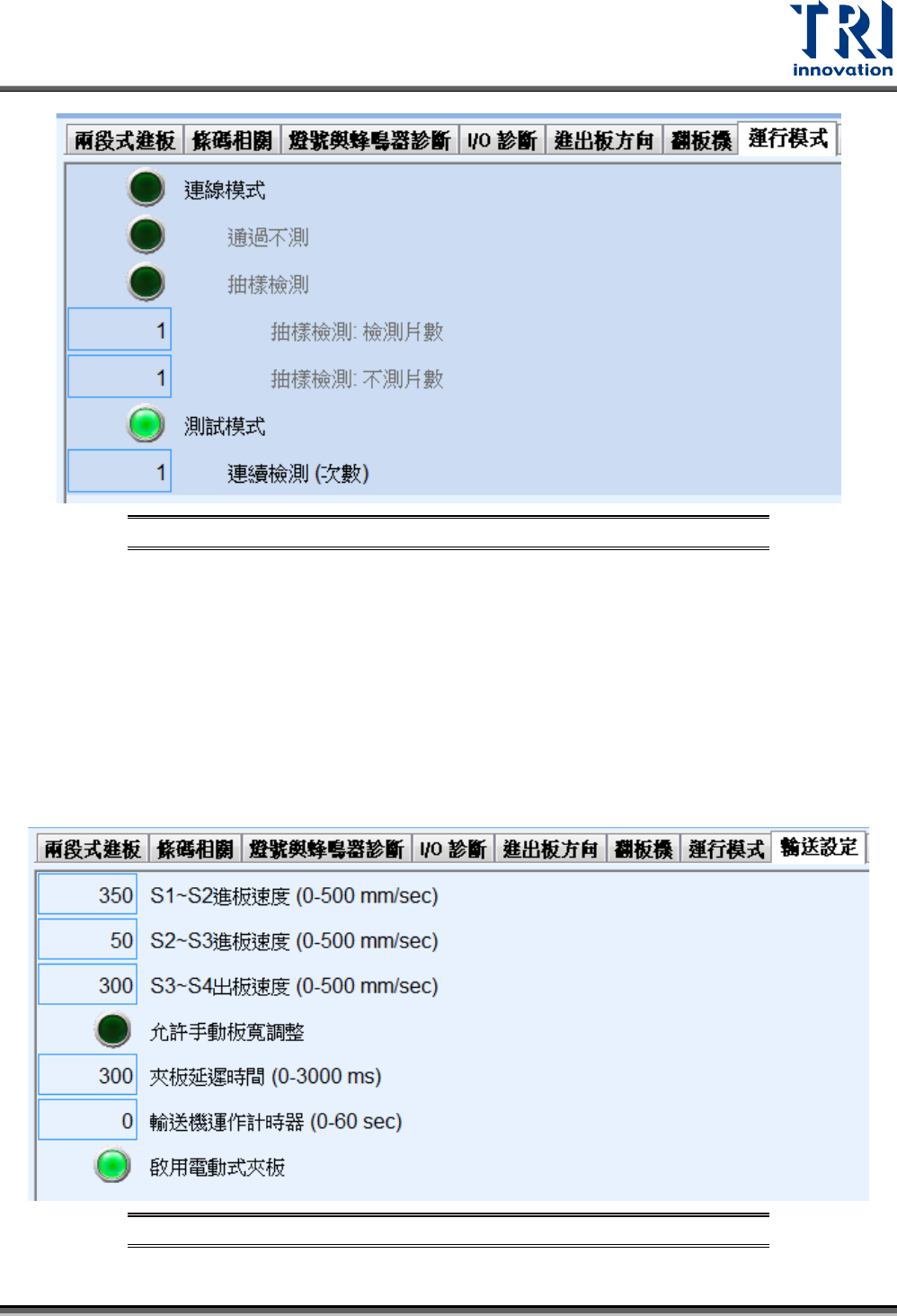

圖 445：運行模式介面
連線模式：一般生產模式，可增加設定通過模式及抽測模式。
– 通過不測：不檢測直接通過，當軌道使用。
– 抽測模式：一般為產線生產來不及檢測時可採取抽測模式，可設定通過幾片、測試幾片來
減輕生產線負擔或兩機台串連時使用。
• 抽測模式：通過片數：設定通過片數數量。
• 抽測模式：不測片數：設定不測片數數量。
測試模式：方向設定僅左進左出或右進右出，重複測試使用。
– 連續測試(次數)：設定重複測試的次數，如果設定為 0則代表無限次數。
6.1.1.8 輸送設定
圖 446：輸送設定介面
