Test Research, Inc. TR7500Q E User Gu ide – S o f twar e 300 圖 477 ：條 碼應用 – 多連板搭 配載具條 碼 Case 2
Test Research, Inc.
TR7500QE User Guide–Software 299

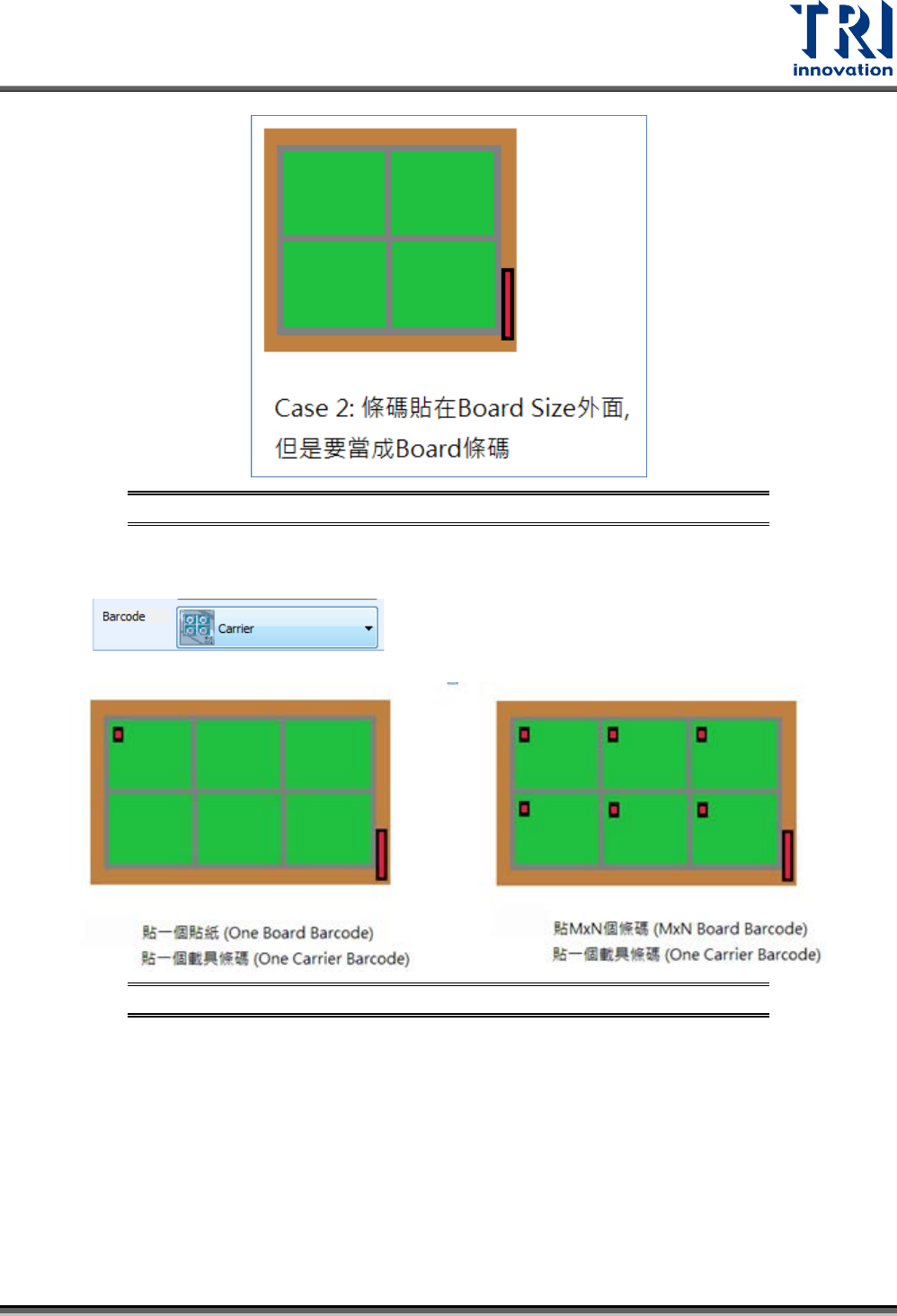

圖 475：條碼應用 – 多連板，貼一個條碼(在 BoardSize 外面) Case2
多連板搭配載具條碼：
設定方式與上述多連板相同，僅多增加一條碼檢測框選擇
。
其他類型如下：
圖 476：條碼應用 – 多連板搭配載具條碼 Case 1
Test Research, Inc.
TR7500QE User Guide–Software 300

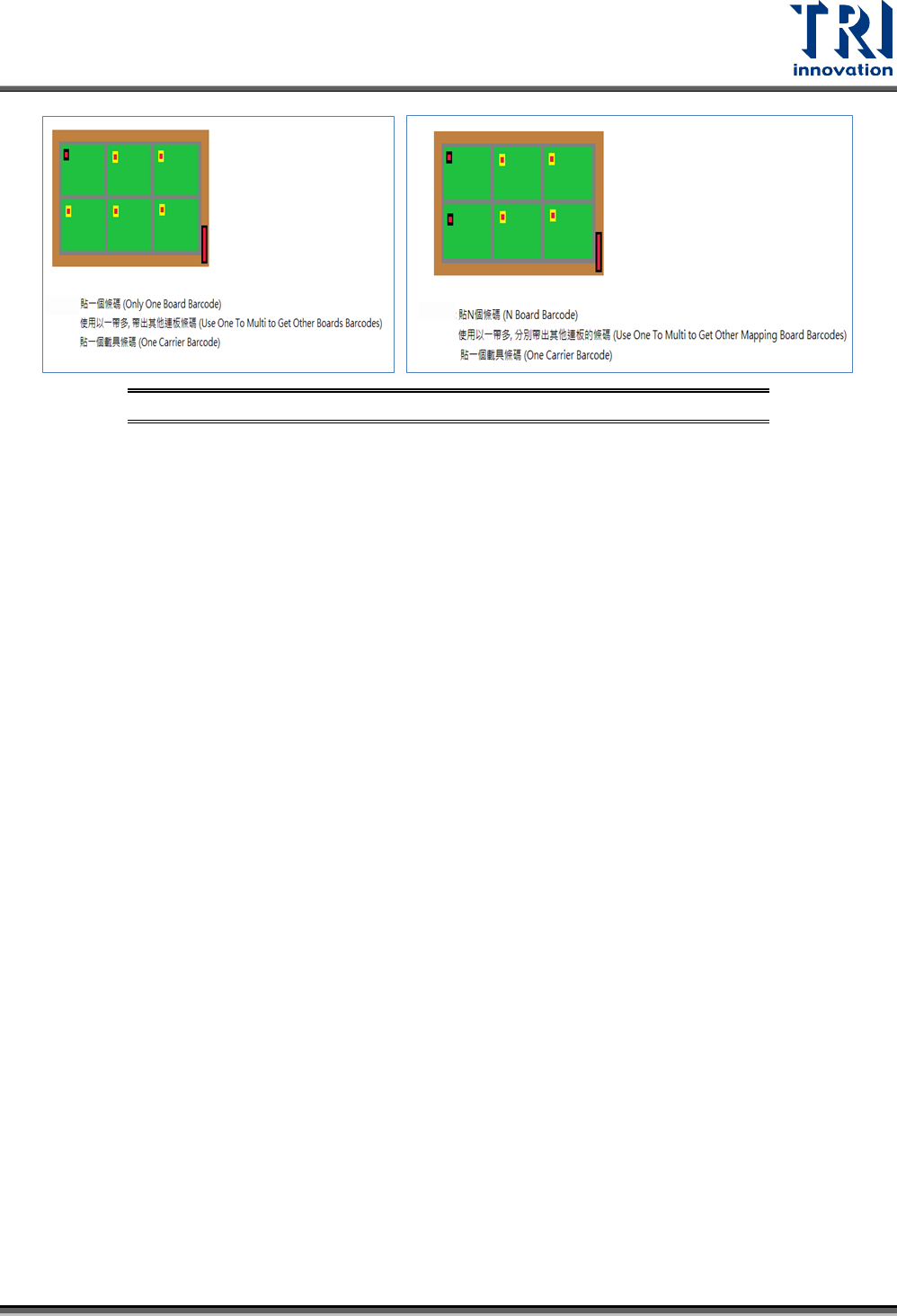

圖 477：條碼應用 – 多連板搭配載具條碼 Case 2
Test Research, Inc.
TR7500QE User Guide–Software 301
6.3 GRR/Cpk 功能
對於用 GRR值判斷一致性的建議參考標準為：
GRR<10% ：相當優良；
10%<GRR<30%：可接受；
GRR>30%：無法接受，需要校正。
操作流程：
步驟1. 先在[流程配置]>[一般設定]選擇進出板方向。
步驟2. 設定 “Test mode” 及測試次數(建議值 30)。
步驟3. 先在[流程配置]>[資料輸出設定]勾選[GRR 資料]。

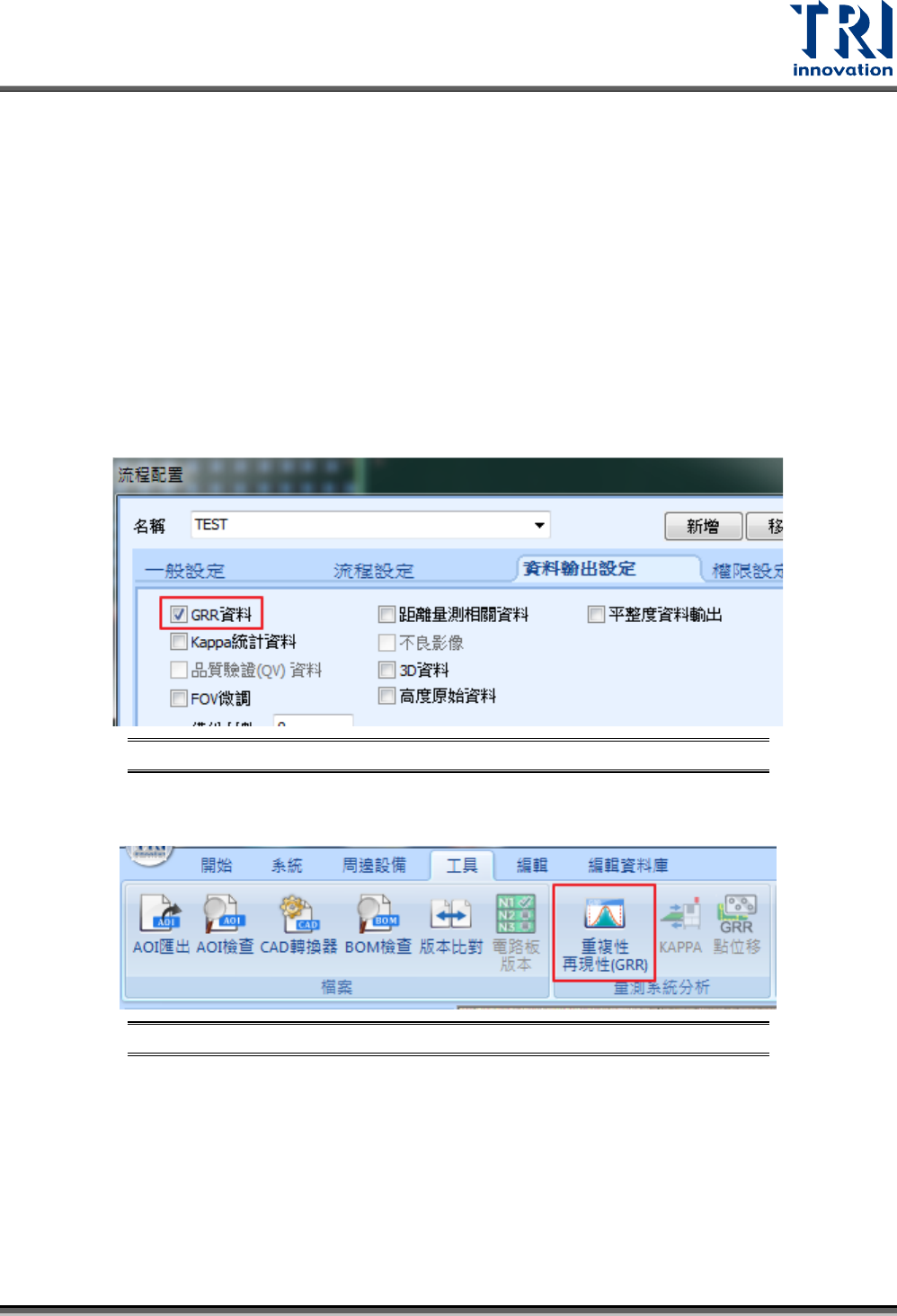

圖 478：流程配置 – 資料輸出設定畫面
步驟4. 檢測完成後會在該專案所在資料夾產生一個 GRR資料夾存放原始資料。
步驟5. 在主程式畫面，點選[工具]>[重複性再現性(GRR)]。
圖 479：工具 – GRR 功能畫面
步驟6. 點選後會出現如下圖的介面，操作方式將在下面說明。
