Test Research, Inc. TR7500Q E User Gu ide – S o f twar e 303 圖 481 ： GRR 輸出 結果
Test Research, Inc.
TR7500QE User Guide–Software 302

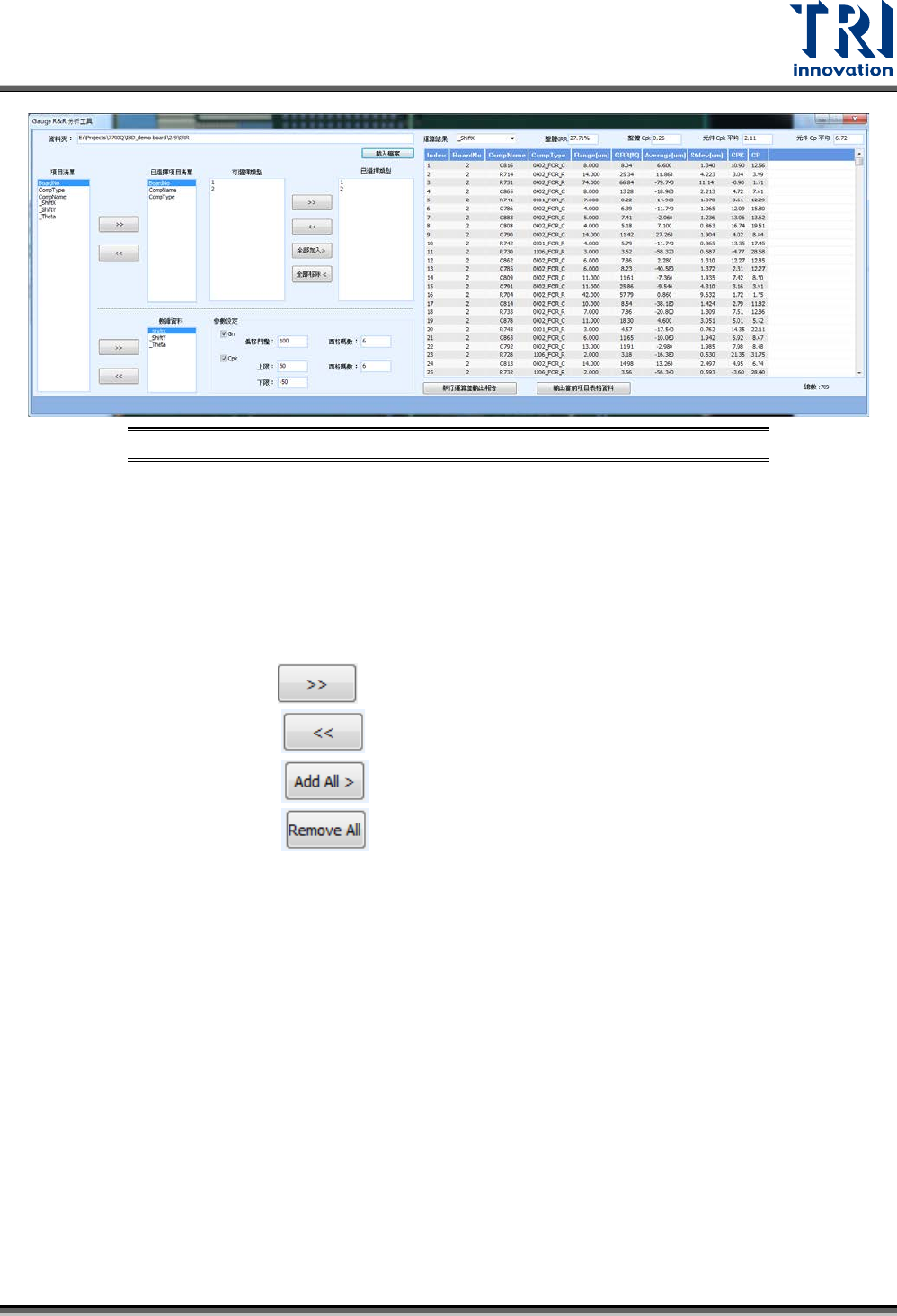

圖 480：GRR 介面
− 資料夾：設定 GRR 輸出資料的路徑。
• 更改資料夾：變更 GRR 輸出資料的路徑。
• 載入資料：在指定的資料夾重新載入資料。
− 可項目清單：選擇欲檢測的項目。
− 已選擇項目清單：顯示已選擇的項目
− 可選擇類型：選擇欲檢測的類型。
− 已選擇類型：顯示已選擇的類型。
− 選擇工具： 將在可選擇類型所選擇的元件新增到已選擇類型。
將已選擇類型所選擇的元件移除到可選擇類型。
將所有元件新增至右邊視窗；
將所有元件移除；
− 數據資料：要計算的元件列表。
− 參數設定：
• GRR：可設定偏移門檻及西格瑪數。
• Cpk：可設定上下線及西格瑪值。
− 執行運算並輸出結果：計算已選擇的項目並輸出檢測資料。
步驟7. 載入資料，利用[選擇工具]將[標頭項目列表]內的項目新增到[元件資料]清單。
步驟8. 利用[選擇工具]將[可選擇類型清單]新增到[已選擇類型]清單。
步驟9. 利用[選擇工具]將[標頭項目列表]內的項目新增到[數據資料]清單。
步驟10. 按下 [執行運算並輸出報告]，可以指定路徑後會輸出產生一個為 GRR的資料夾，裡
面的文字檔(.txt)即為 GRR 結果。檔案開啟後如下所示。
Test Research, Inc.
TR7500QE User Guide–Software 303

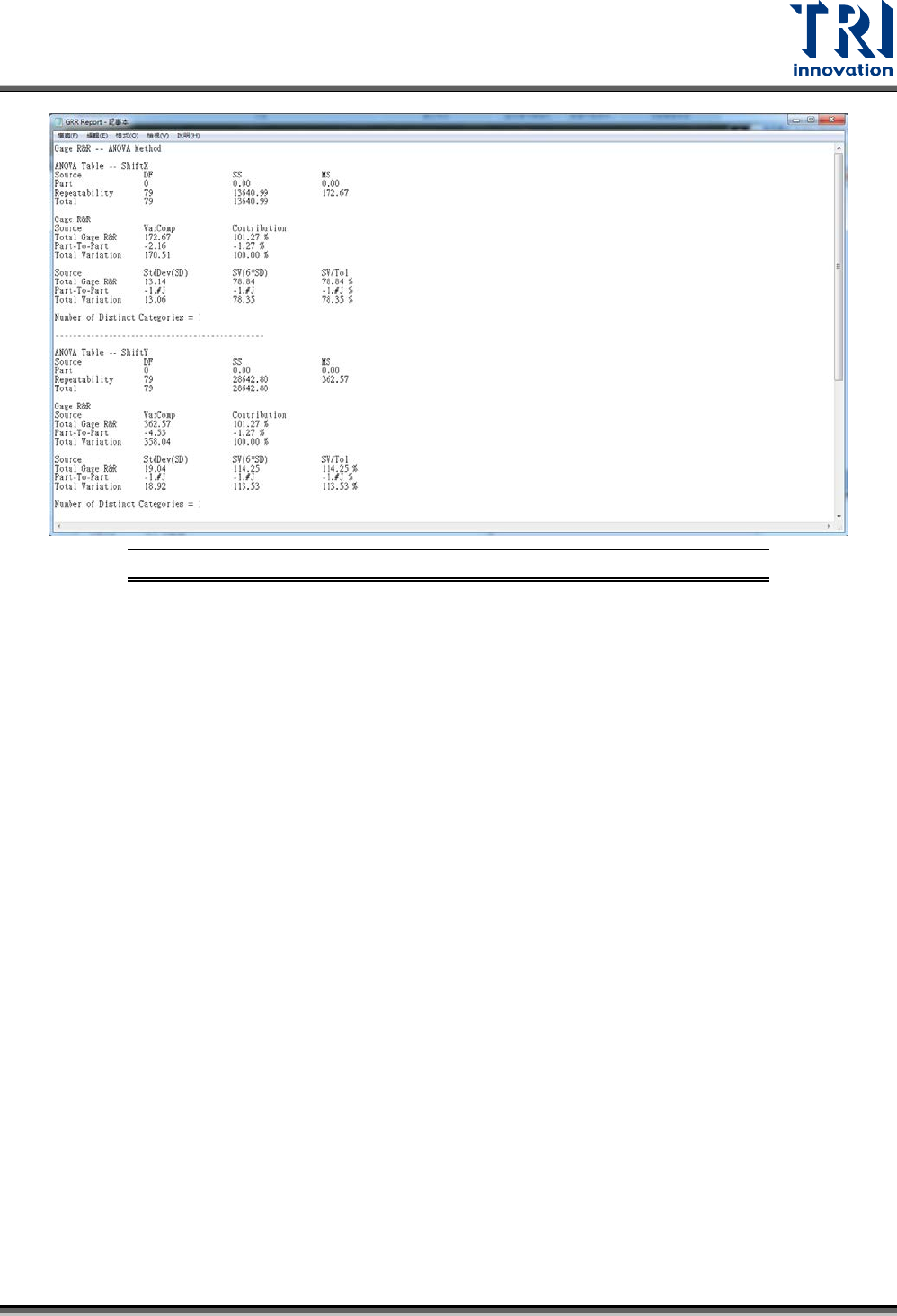

圖 481：GRR 輸出結果
Test Research, Inc.
TR7500QE User Guide–Software 304
6.4 KAPPA 功能
對於用 Kappa值判斷一致性的建議參考標準為：
Kappa =+1，說明兩次判斷的結果完全一致；
Kappa =-1，說明兩次判斷的結果完全不一致；
Kappa =0，說明兩次判斷的結果是機遇造成；
Kappa<0，說明一致程度比機遇造成的還差，兩次檢查結果很不一致，但在實際應用中無意義；
Kappa>0，此時說明有意義，Kappa 愈大，說明一致性愈好；
Kappa≥0.75，說明已經取得相當滿意的一致程度；
Kappa<0.4，說明一致程度不夠理想；
步驟1. 先在[流程配置]>[一般設定] 選擇方向--左進作出(或右進右出)；
步驟2. 設定 Burn in Test Mode 及測試次數。

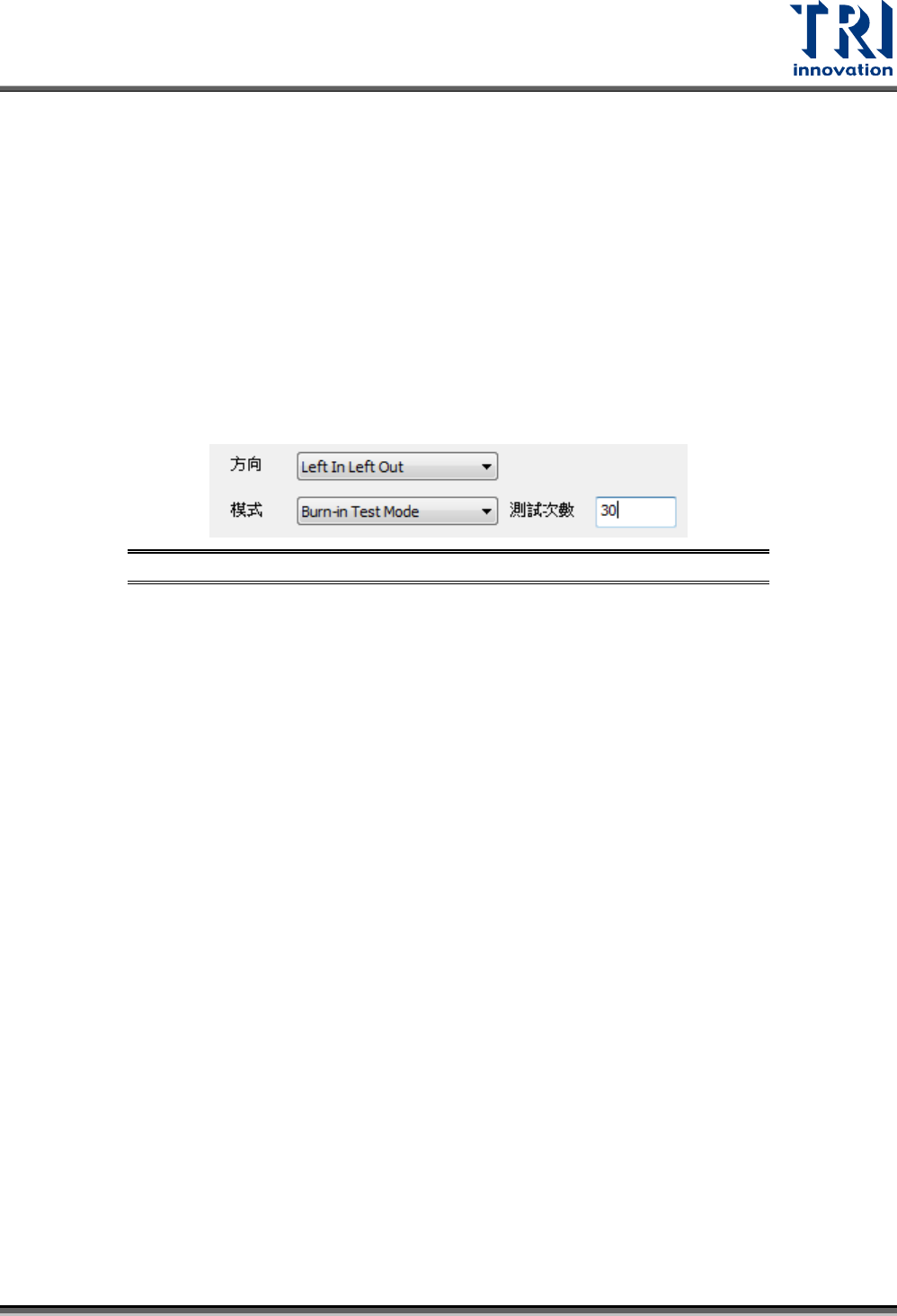

圖 482：流程配置 – General Setting 畫面
步驟3. 先在[流程配置] >[資料輸出設定]勾選 KAPPA資料。
