Test Research, Inc.
TR7500QE User Guide–Software 315
圖 497：距離量測 – 單一元件到單一元件設定步驟
步驟1. 在全圖模式或者原圖模式上選擇一個元件。
步驟2. 點選[距離編輯器]中 W1 欄位的[選取目標]，此時所選取的元件會被套到欄位裡。
步驟3. 在全圖模式或者原圖模式上再選擇另外一個元件。
步驟4. 點選[距離編輯器]中 W2 欄位的[選取目標]，此時所選取的元件會被套到欄位裡。
步驟5. 選擇[確定]即完成設定。
步驟6. 按下測試( )，再點選新增的線可看到檢測的距離值。
2. 多個元件距離量測
圖 498：距離量測 – 多個元件
Test Research, Inc.
TR7500QE User Guide–Software 316
− 使用方式
圖 499：距離量測 – 多個元件設定步驟
步驟1. 在全圖模式上選擇多個元件。(使用 Ctrl 鍵進行多選)
步驟2. 點選[距離編輯器]中 WG 欄位的[選取目標]，此時所選取的元件會被套到欄位裡。
步驟3. 選擇[確定]即完成設定。
步驟4. 按下測試( )，再點選新增的線可看到檢測的距離值。
3. 單一元件到多個元件距離量測
圖 500：距離量測 – 單一元件到多個元件
− 使用方式
Test Research, Inc.
TR7500QE User Guide–Software 317

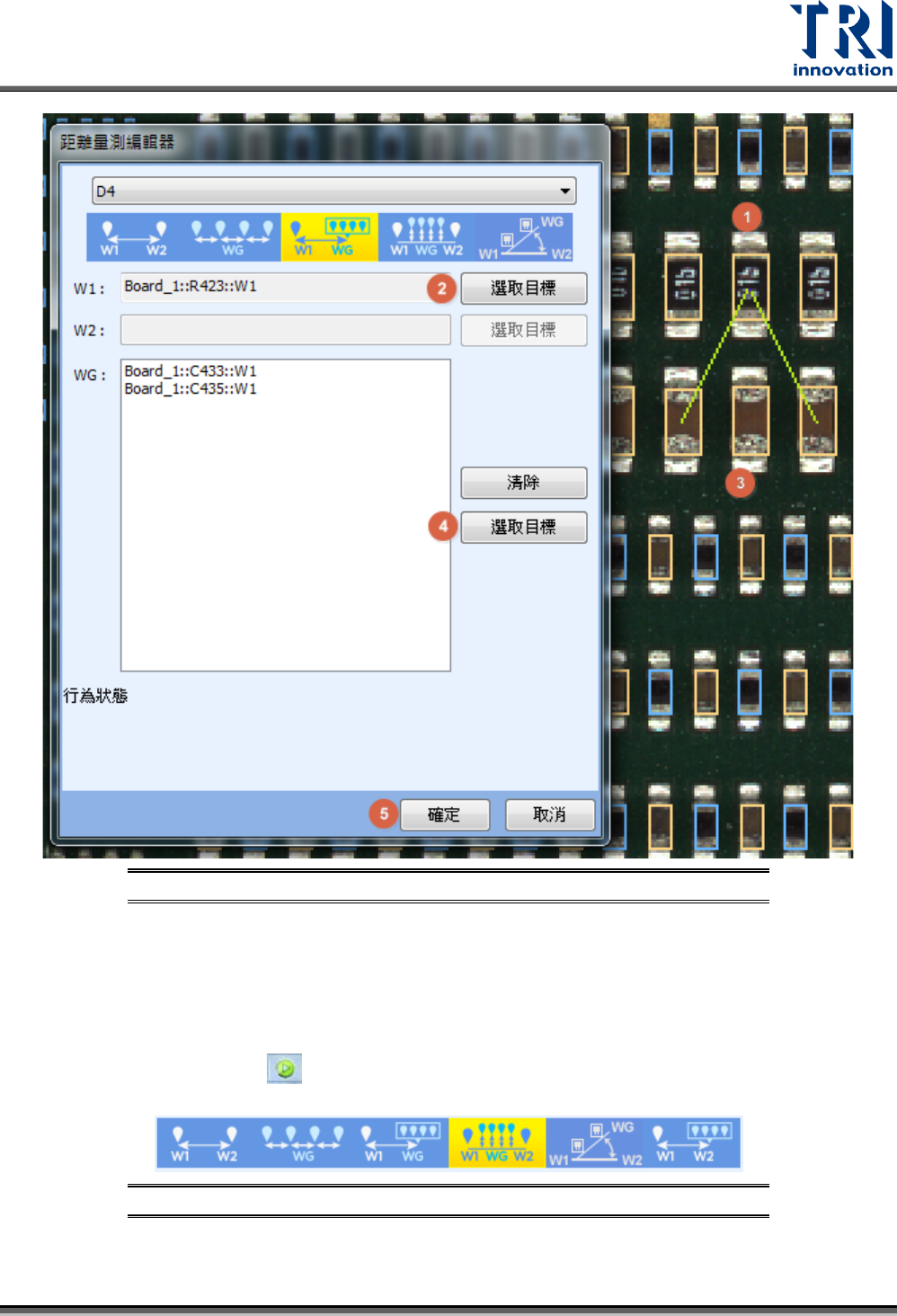

圖 501：距離量測 – 單一元件到多個元件距離量測設定步驟
步驟1. 在全圖模式或者原圖模式上選擇一個元件。
步驟2. 點選[距離編輯器]中 W1 欄位的[選取目標]，此時所選取的元件會被套到欄位裡。
步驟3. 在全圖模式或者原圖模式上再選擇另外多個元件。(使用 Ctrl 鍵進行多選)
步驟4. 點選[距離編輯器]中 WG 欄位的[選取目標]，此時所選取的元件會被套到欄位裡。
步驟5. 選擇[確定]即完成設定。
步驟6. 按下測試( )，再點選新增的線可看到檢測的距離值。
4. 兩個元件建立出一條直線，量測其它元件到此直線的距離
圖 502：距離量測 – 多個元件到另外兩個元件所繪出直線
− 使用方式
