Test Research, Inc.
TR7500QE User Guide–Software 317
圖 501：距離量測 – 單一元件到多個元件距離量測設定步驟
步驟1. 在全圖模式或者原圖模式上選擇一個元件。
步驟2. 點選[距離編輯器]中 W1 欄位的[選取目標]，此時所選取的元件會被套到欄位裡。
步驟3. 在全圖模式或者原圖模式上再選擇另外多個元件。(使用 Ctrl 鍵進行多選)
步驟4. 點選[距離編輯器]中 WG 欄位的[選取目標]，此時所選取的元件會被套到欄位裡。
步驟5. 選擇[確定]即完成設定。
步驟6. 按下測試( )，再點選新增的線可看到檢測的距離值。
4. 兩個元件建立出一條直線，量測其它元件到此直線的距離
圖 502：距離量測 – 多個元件到另外兩個元件所繪出直線
− 使用方式
Test Research, Inc.
TR7500QE User Guide–Software 318

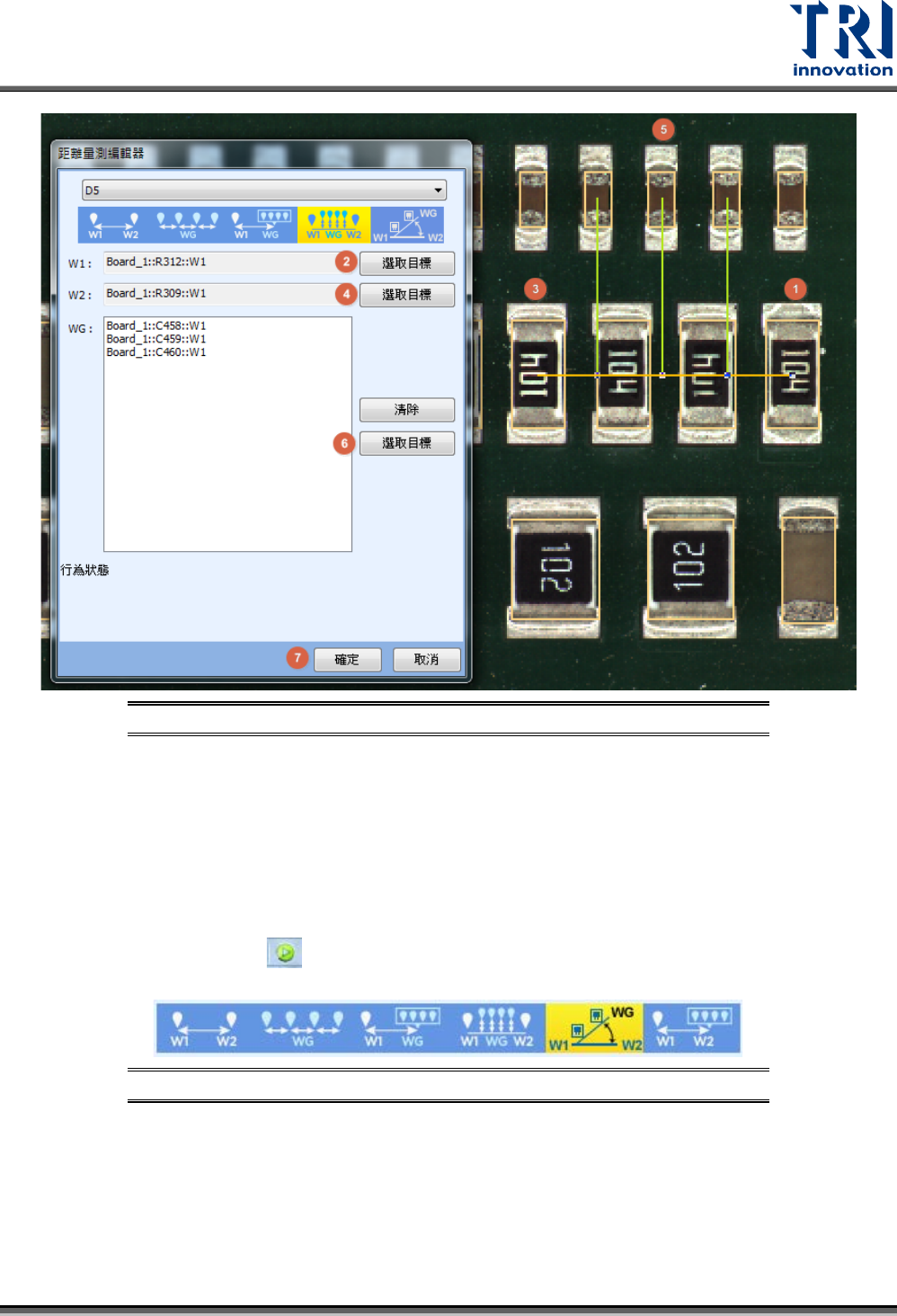

圖 503：距離量測 – 多個元件到另外兩個元件所繪出直線距離量測設定步驟
步驟1. 在全圖模式上選擇一個元件。
步驟2. 點選[距離編輯器]中 W1 欄位的[選取目標]，此時所選取的元件會被套到欄位裡。
步驟3. 在全圖模式上選擇另一個元件。
步驟4. 點選[距離編輯器]中 W2 欄位的[選取目標]，此時所選取的元件會被套到欄位裡。
步驟5. 在全圖模式或者原圖模式上再選擇另外多個元件。(使用 Ctrl 鍵進行多選)
步驟6. 點選[距離編輯器]中 WG 欄位的[選取目標]，此時所選取的元件會被套到欄位裡。
步驟7. 選擇[確定]即完成設定。
步驟8. 按下測試( )，再點選新增的線可看到檢測的距離值。
5. 兩個元件所連成的直線到單一元件或多個元件的角度
圖 504：距離量測 – 兩個元件所連成的直線到單一元件或多個元件的角度
− 使用方式
Test Research, Inc.
TR7500QE User Guide–Software 319
圖 505：距離量測 – 兩個檢測框所連成的直線到單一元件或多個元件的角度量測
設定步驟
步驟1. 在全圖模式上選擇一個元件。(此元件一定要有 CorMatch、PatMatch、Pad、
Chip、 Circle 或 Caliper 其中一種檢測框)
步驟2. 點選[距離編輯器]中 W1 欄位的[選取目標] ，此時所選取的元件會被套到欄位裡。
步驟3. 在全圖模式上選擇另一個元件。(此元件一定要有 CorMatch、PatMatch、Pad、
Chip、 Circle 或 Caliper 其中一種檢測框)
步驟4. 點選[距離編輯器]中 W2 欄位的[選取目標]，此時所選取的元件會被套到欄位裡。
步驟5. 在全圖模式或者原圖模式上再選擇另外多個元件。(使用 Ctrl 鍵進行多選)
步驟6. 點選[距離編輯器]中 WG欄位的[選取目標]，此時所選取的檢測框會被套到欄位
裡。
步驟7. 選擇[確定]即完成設定。
步驟8. 按下測試( )，再點選新增的線可看到檢測的距離值。點選產生的直線後，會
在主程式畫面右下方出現參數設定視窗。
6. 一個檢測框到另外一個多個檢測框的幾何中心的距離
圖 506：距離量測 – 一個檢測框到另外一個多個檢測框的幾何中心的距離
− 使用方式
