Test Research, Inc.
TR7500QE User Guide–Software 341

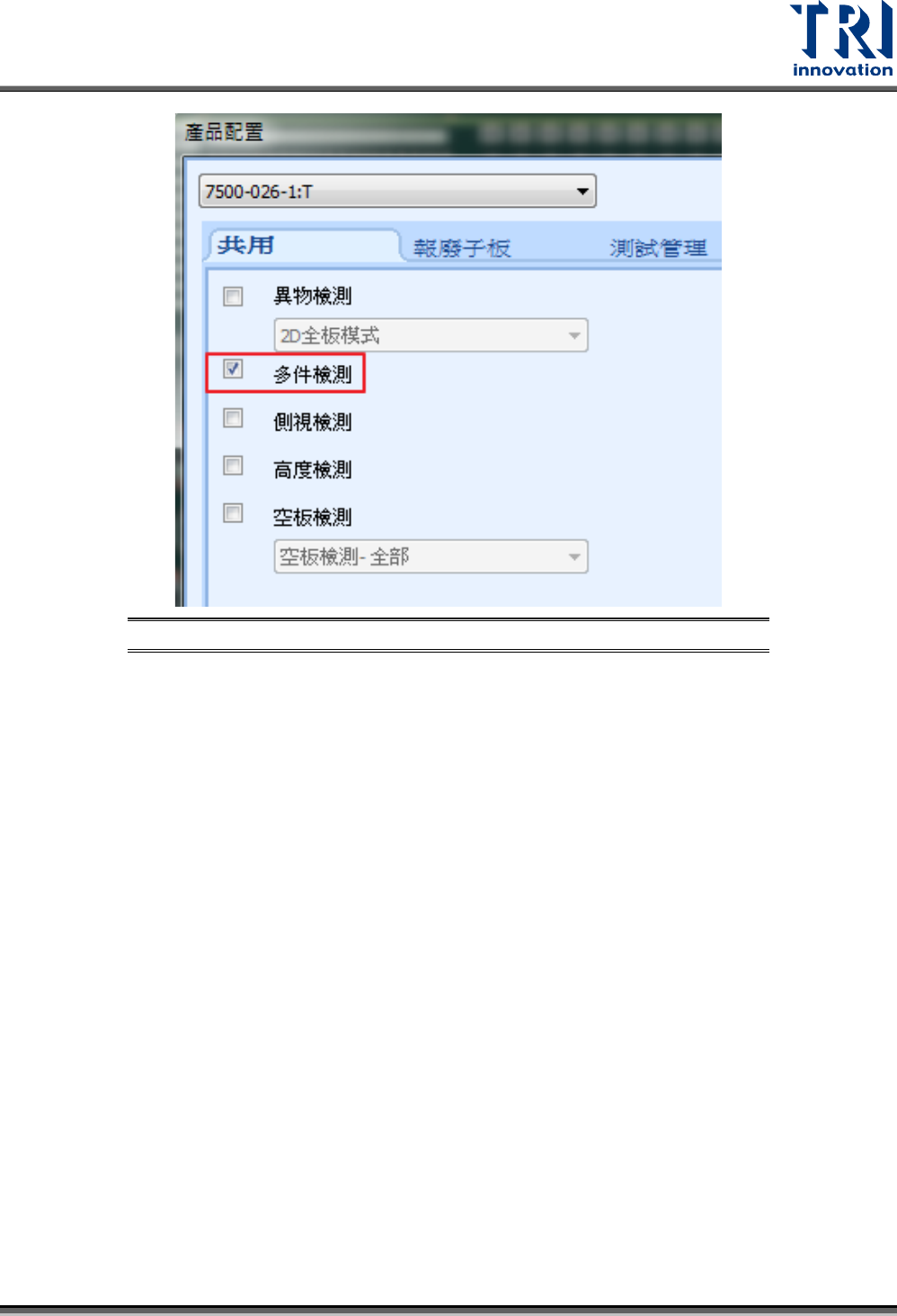

圖 532：勾選多件檢測功能
步驟5. 按下[測試]。
Test Research, Inc.
TR7500QE User Guide–Software 342
8.4 解碼失敗替代條碼功能
用途：當預設的 2D 條碼解碼失敗時，系統可以自動改用貼在此條碼旁邊的印刷條碼文字取
代解不出來的 2D條碼。
備註：此功能不支援 OCR、硬體和流水號條碼檢測框。
操作流程：
步驟1. 先建立 2D條碼檢測框。
圖 533：新增 2D 條碼檢測框
步驟2. 再次新增次要檢測框。
圖 534：新增次要檢測框
步驟3. 勾選次要檢測框的[解碼失敗的替代影像]後，在設定其影像角度。
Test Research, Inc.
TR7500QE User Guide–Software 343

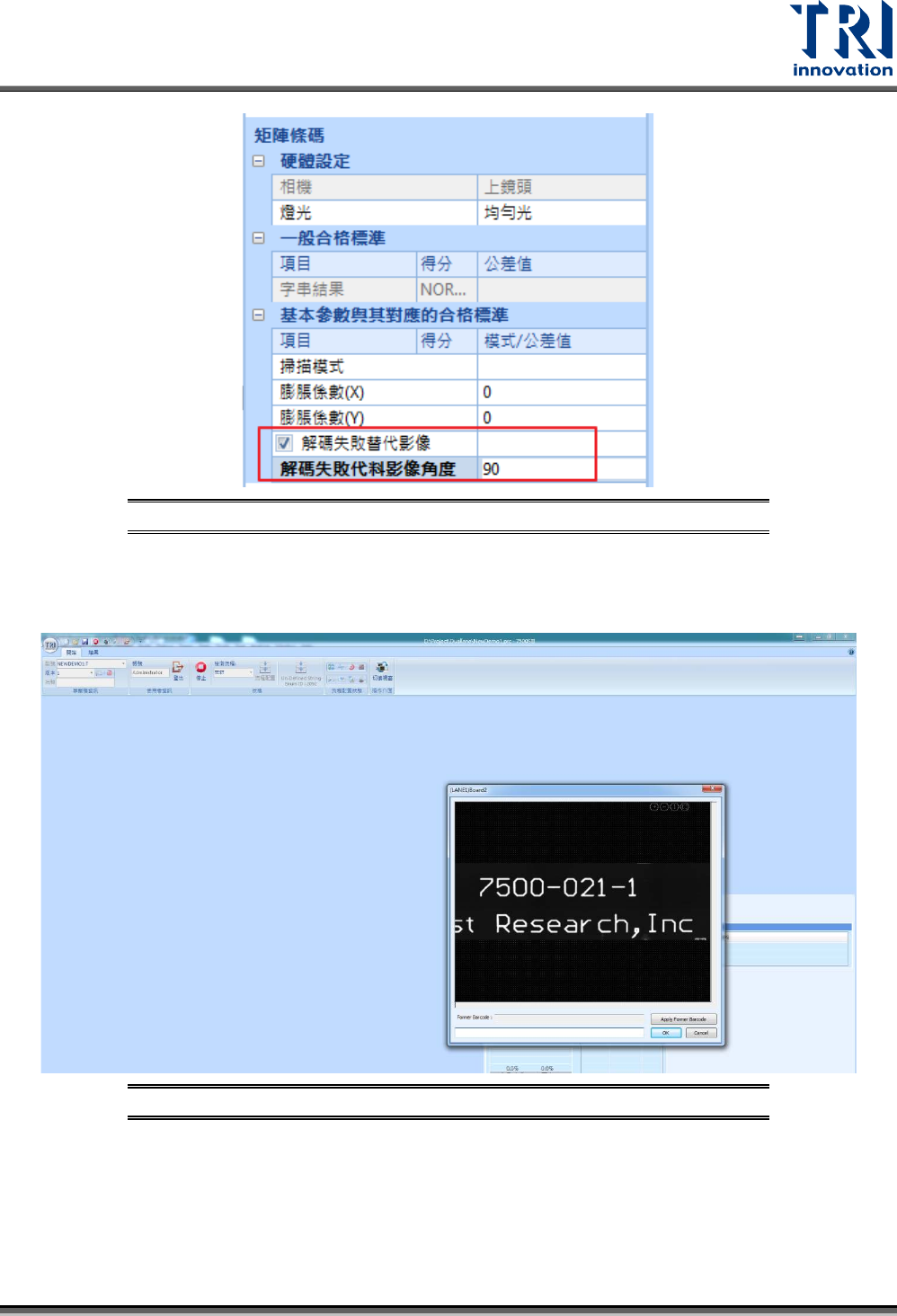

圖 535：啟動[解碼失敗替代影像]功能
步驟4. 在主程式[開始]>[流程配置]>[一般設定]>[當條碼讀取失敗時允許手動輸入]。
步驟5. 在主程式[開始]>[流程配置]>[流程設定]>[讀取軟體條碼]。
步驟6. 當 2D條碼失敗時，會自動以次要檢測框的文字取代，如下圖所示。

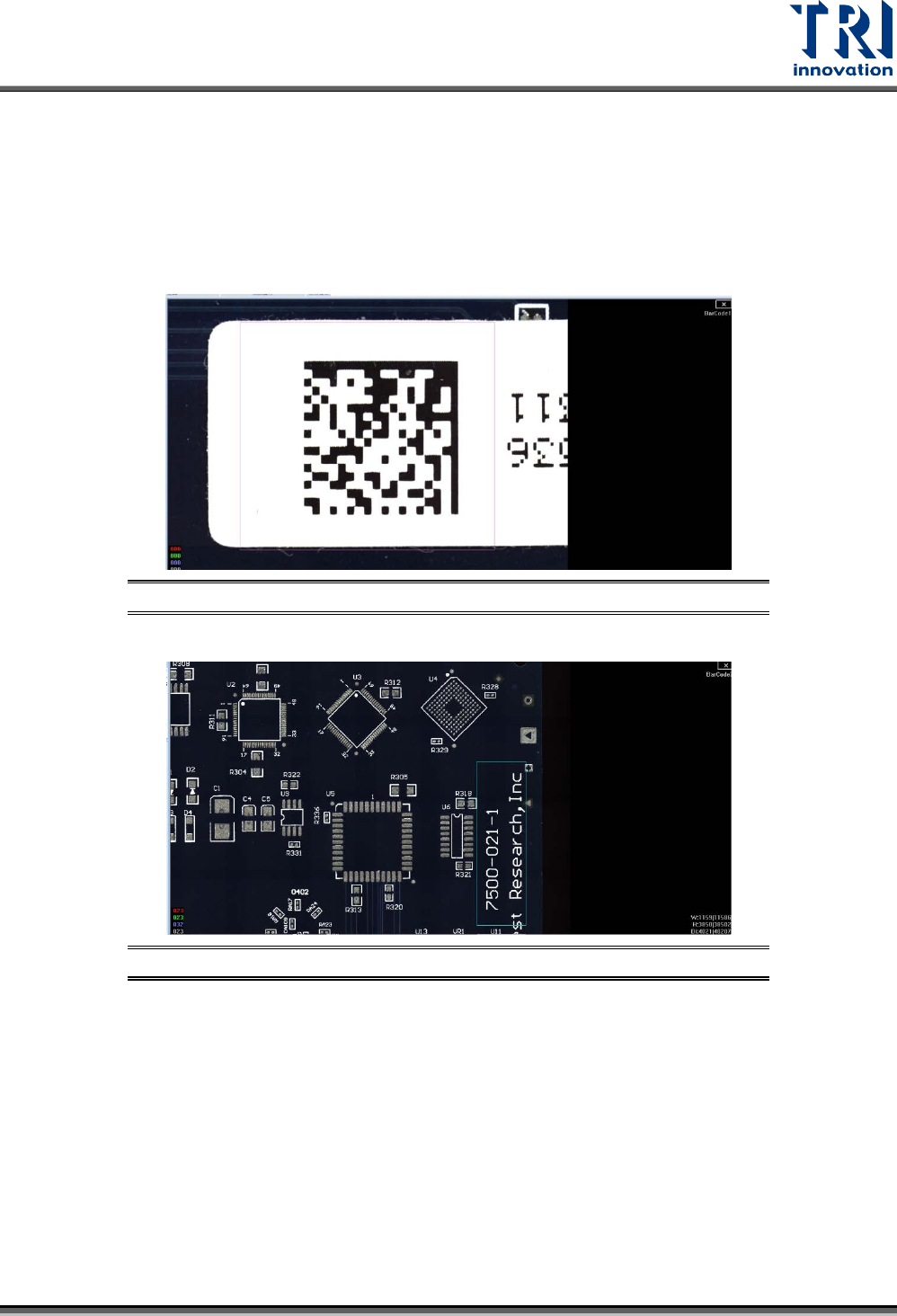

圖 536：解碼失敗時次要檢測框影像替代畫面
