Test Research, Inc.
TR7500QE User Guide–Software 349

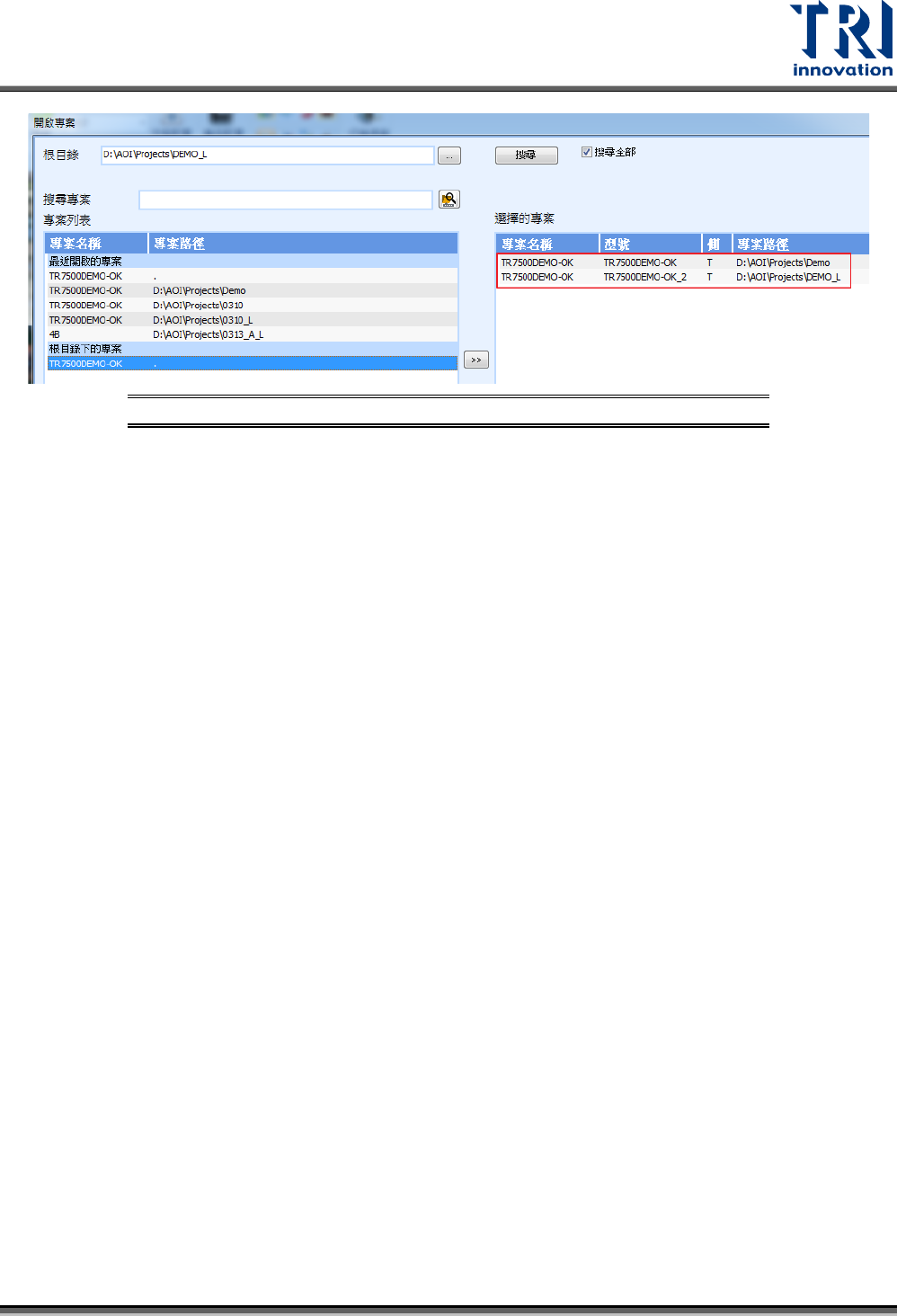

圖 546：同時載入兩個專案進行兩段式進板檢測
Test Research, Inc.
TR7500QE User Guide–Software 350
8.7 品質驗證功能
用途：當進行微調時，可以利用先前已經覆判過的影像來判定是否微調後的參數會導致漏側
或誤判。
操作流程：
步驟1. 在主畫面點選[工具]，並設定品質驗證系統的儲存路徑。
圖 547：品質驗證功能 – 設定品質驗證儲存路徑
步驟2. 在[開始]>[一般設定]下勾選[連結到維修站(RS)]。
圖 548：品質驗證功能 – 勾選連結到維修站(RS)
步驟3. 在[開始]>[流程配置]的資料輸出設定頁籤下，勾選[品質驗證(QV)資料]。
Test Research, Inc.
TR7500QE User Guide–Software 351
圖 549：品質驗證功能 – 勾選輸出品質驗證資料
步驟4. 在維修站主程式，選擇[操作設定]>[自訂模組設定]，並到[附加設定]勾選[品質驗證]。
