8.10 打件機輸出設定
用途：讓元件的打件機資訊可以在維修站顯示。
操作流程：
步驟1 在框屬性的的[元件]>[料站]。
圖 558：檢測框料站設定
料站定義格式說明：
$T(Type)： 設定 pana、fuji、siemens 或 yama。(此為必要輸入欄位)
$M(Machine)：設定打件機名稱。
$G(Table，有時會是叫 gantry)：設定打件機拱架型送料器名稱。
$H(Header)：設定打件頭名稱。
$N(Nozzle)：設定吸嘴名稱。
$F(Feeder)：設定供料器名稱。
步驟2 在維修站的[操作設定]>[自定模組設定]>[附加設定]，勾選開啟置件機，並選擇相對應的打
件機類型。
Test Research, Inc.
TR7500QE User Guide–Software 359
圖 559：開啟置件機設定並選擇置件機種類
步驟3 在維修站主畫面右下角的工具列，選擇[介面設定]，再選擇 “顯示置件機資訊”。
圖 560：開啟顯示置件機資訊介面顯示
步驟4 回到維修站主畫面，可以看到打件機的相關資訊，如下圖所示。
圖 561：維修站顯示打件機相關訊息畫面
Test Research, Inc.
TR7500QE User Guide–Software 360
9 網路設定
9.1 PLC 連線 IP 設定
在預設情況下，PLC與主機是以網路卡的方式進行連接。因此，當主程式中選擇[系統]>[控制設
定]後，假如出現異常時，請到 Windows 的[控制台]>[網路和網際網路]>[網路和共用中心]下確認
無限網際網路 LNC 的連線狀況。另外，預設的網際網路通訊協定第四版(TCP/IPv4)內容必須如下，
才可正常連線。

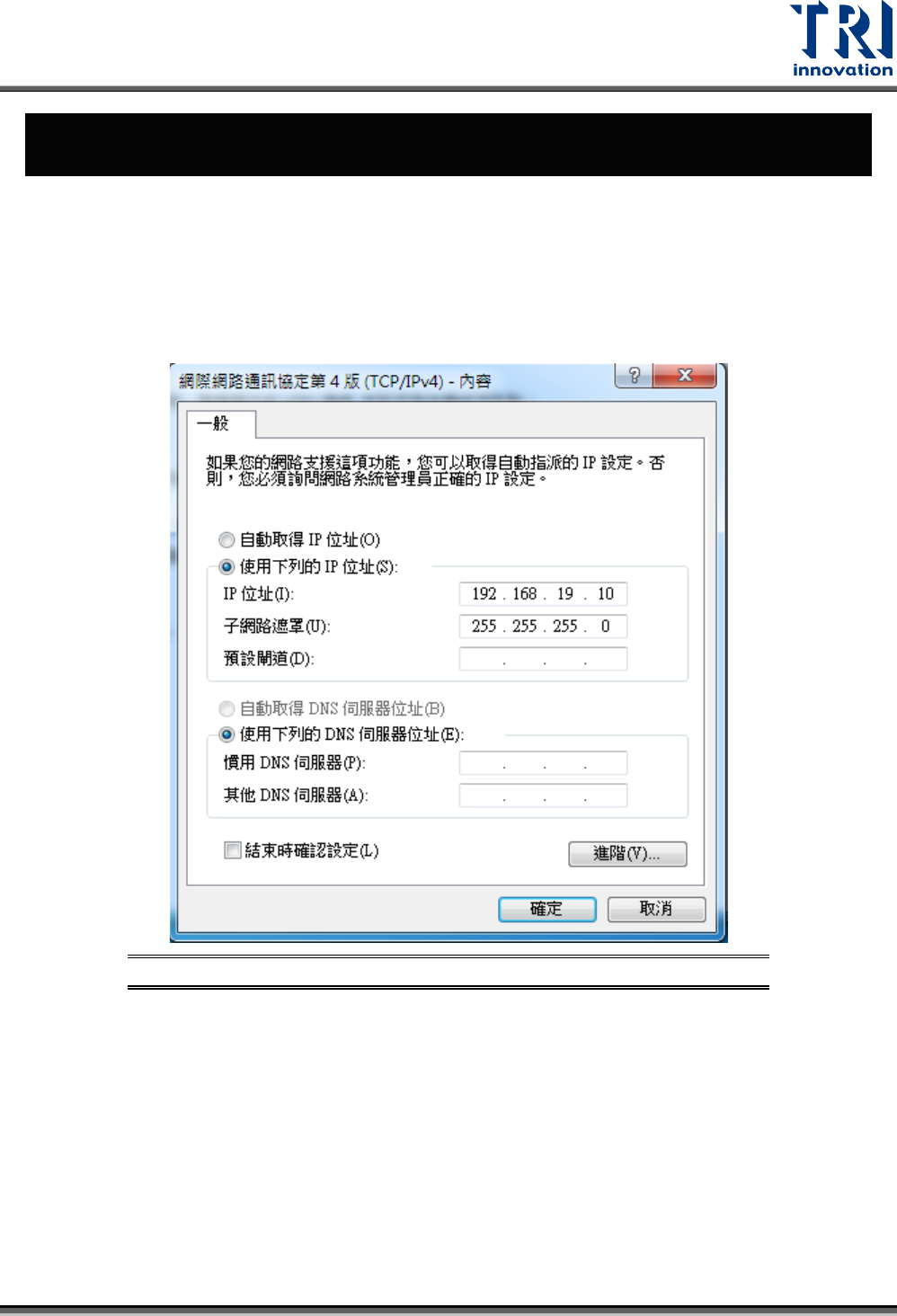

圖 562：PLC 網際網路 IP 設定參數
