Test Research, Inc.
TR7500QE User Guide–Software 17

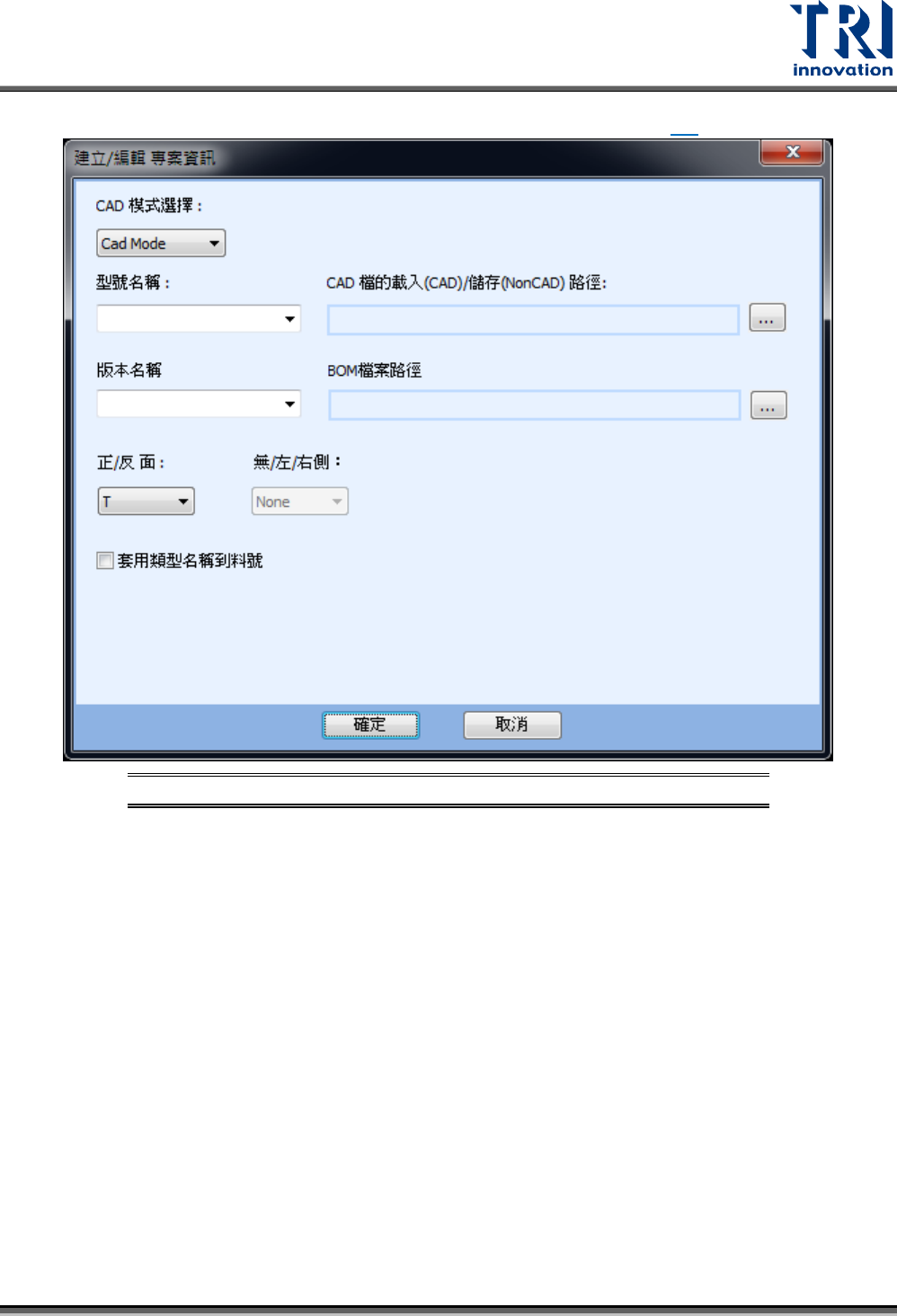

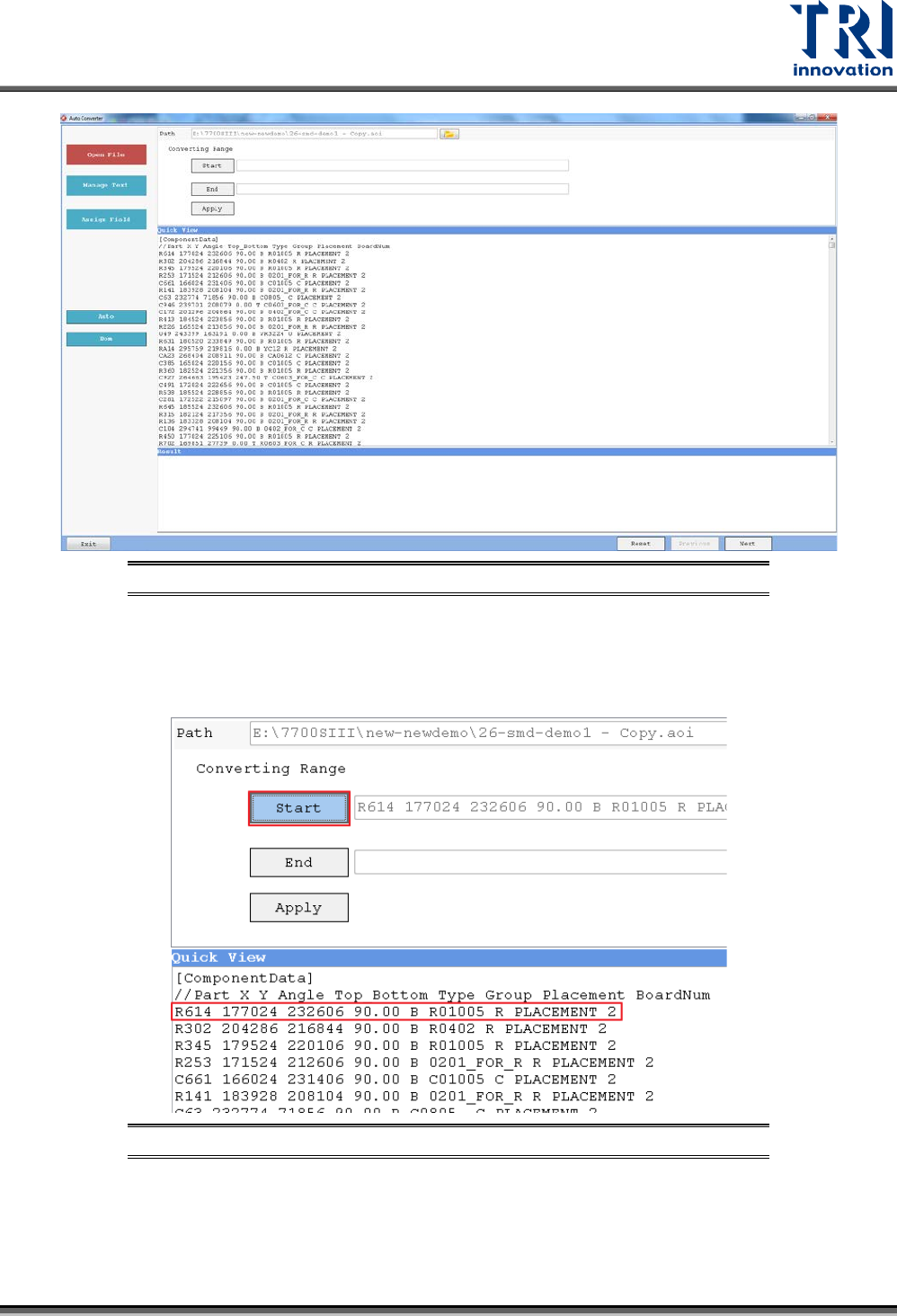

圖 20：CAD 轉換器介面
CAD 轉換器的步驟主要包含 CAD 格式編輯的三個步驟與兩個功能，以下將說明其使用方式。
CAD 格式編輯使用方式：
步驟1. 在 Quick View中，點選要當作轉檔起始的位置後，按下[Start]。
圖 21：CAD 轉檔器 – CAD 格式編輯 – 步驟 1
步驟2. 在 Quick View中，點選要當作轉檔結束的位置後，按下[End]。
Test Research, Inc.
TR7500QE User Guide–Software 18

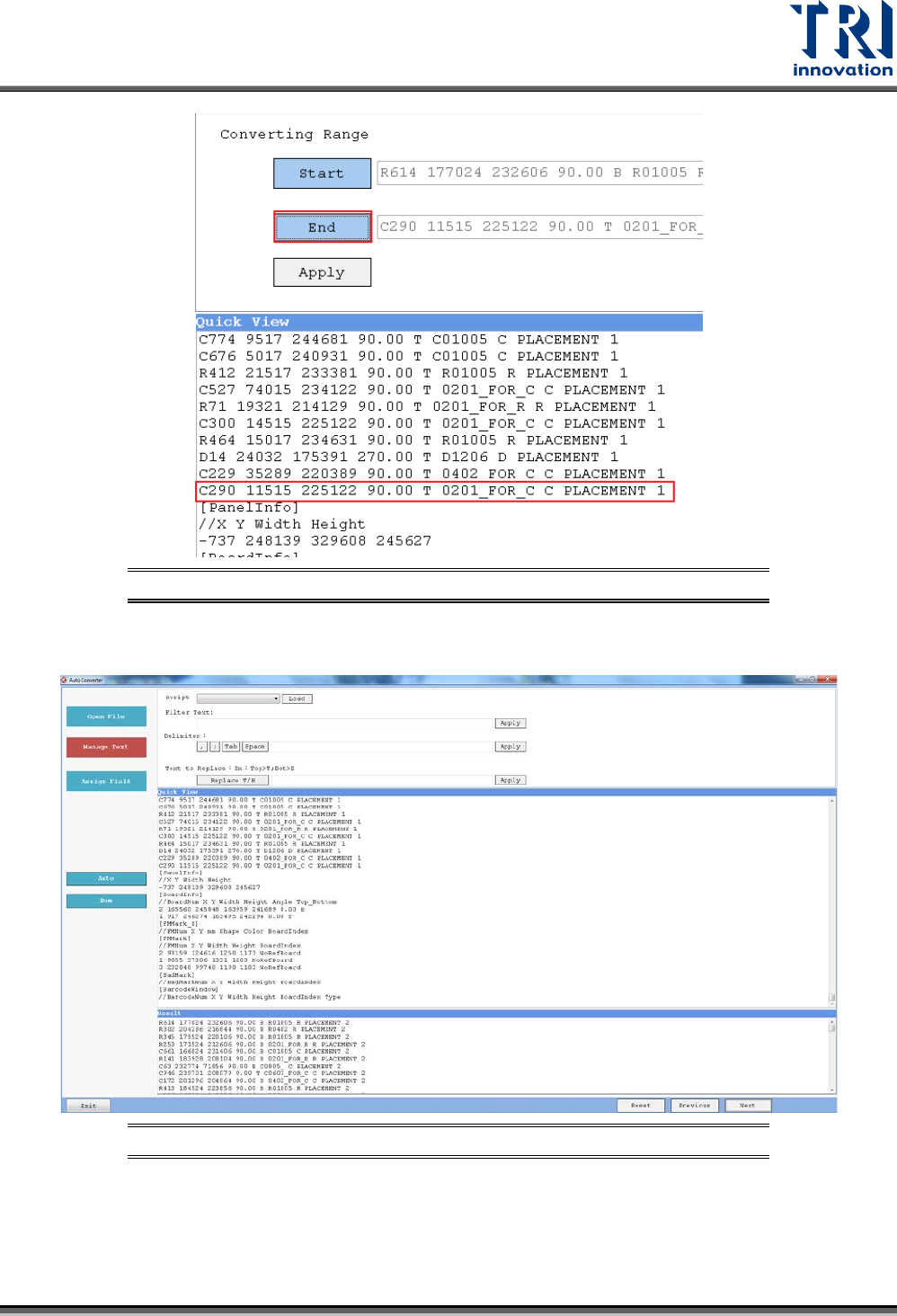

圖 22：CAD 轉檔器 – CAD 格式編輯 – 步驟 2
步驟3. 按下[Apply]，會將所選擇的內容範圍套用到 Result 區。
步驟4. 確定內容無誤後，按下[Next]進入到下一個視窗。
圖 23：CAD 轉檔器 – CAD 格式編輯 – 步驟 4
介面功能說明：
[Script]：
如果之前有儲存過格式的範例檔案 Script 的話，可以直接選取檔案名稱，進行載入 Script
