Test Research, Inc.
TR7500QE User Guide–Software 19
檔案。
[Filter Text]：
透過 Filter Text 的功能，可在文字方塊內輸入欲在 Result 中省略的符號或文字，按下
Apply 按鈕後，輸入的符號或文字將會從 Result 的結果內剔除。
[Delimiter]：
以滑鼠勾選以逗點、分號、Tab 鍵或 Space 鍵做為區隔依據，將 CAD 內容進行區隔的動作。
[Text to Replace]：
將 CAD內容進行區隔過後(選擇 Delimiter 後按下後方確定)，以 “>” 符號進行取代的功能。
例如：在文字方塊中輸入 T>B，則區隔後第五欄位的的 T 皆會變成 B。

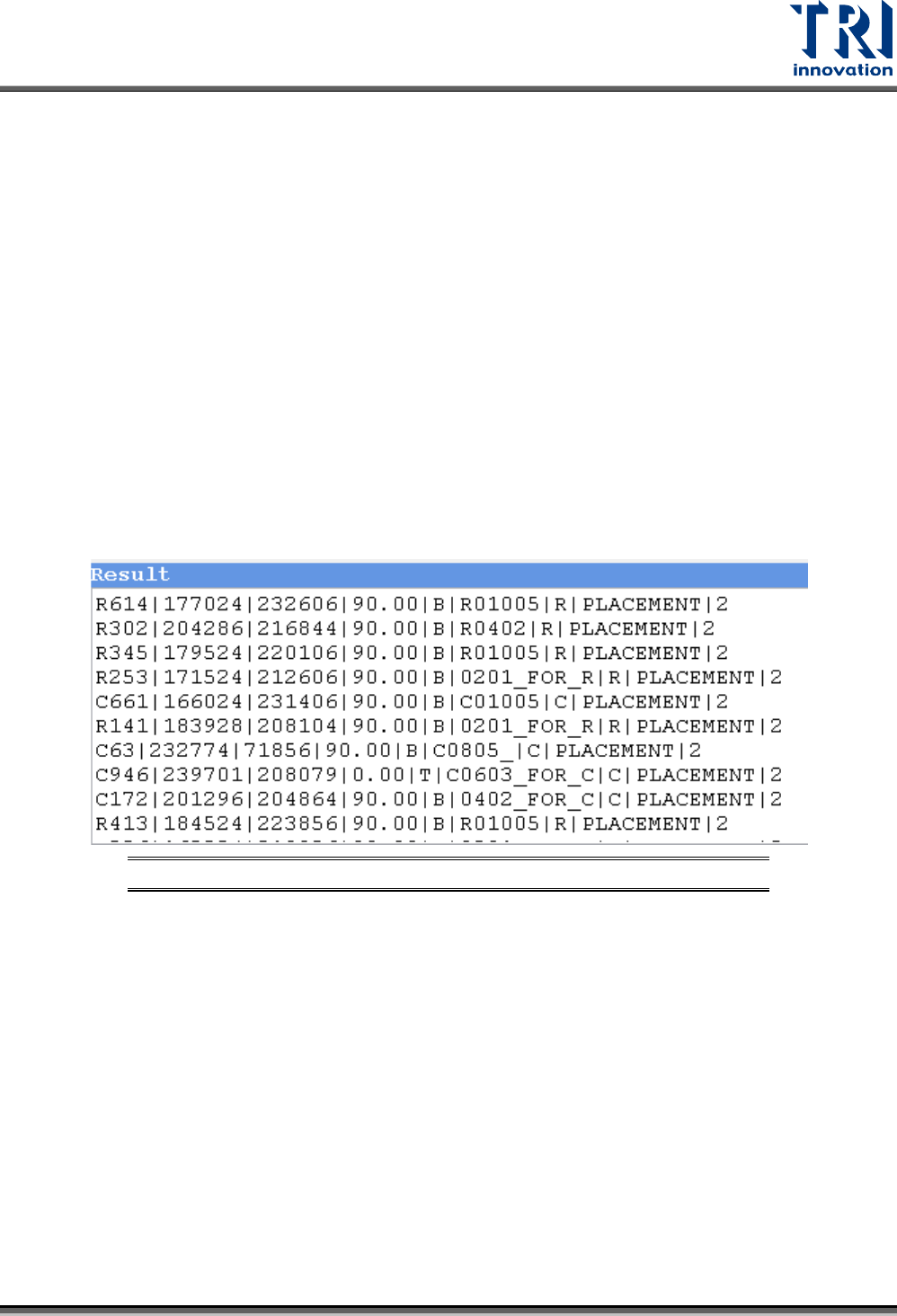

步驟5. 在這個視窗內，如果之前已經有轉過相同格式的 CAD 檔，使用者可以從 Script 中挑
出相同格式的轉檔方式後，按下[Load]直接套用。若是沒有任何 Script 可以選擇，可
以利用下方的過濾文字(Filter Text)、分隔符號(Delimiter)和文字取代(Text to Replace)
功能來編輯內容。編輯後的內容再按下各自的[Apply]後，可以即時在 Result 欄位中顯
示，以下範例為利用空白鍵來做分隔符號後，Result欄位會顯示出的內容格式。
圖 24：CAD 轉檔器 – CAD 格式編輯 – 步驟 5
步驟6. 當確定內容無誤後，按下[Next]到下一個視窗。
Test Research, Inc.
TR7500QE User Guide–Software 20
圖 25：CAD 轉檔器 – CAD 格式編輯 – 步驟 6
步驟7. 在這個介面，使用者可以將所選出的內容進行順序的排列。舉例來說：點選上方 Part
欄位的空白處，然後下拉選擇一個確定為 Part 的內容來完成設定。請依序完成所需求
所有欄位的內容選擇動作。
圖 26：CAD 轉檔器 – CAD 格式編輯 – 步驟 7

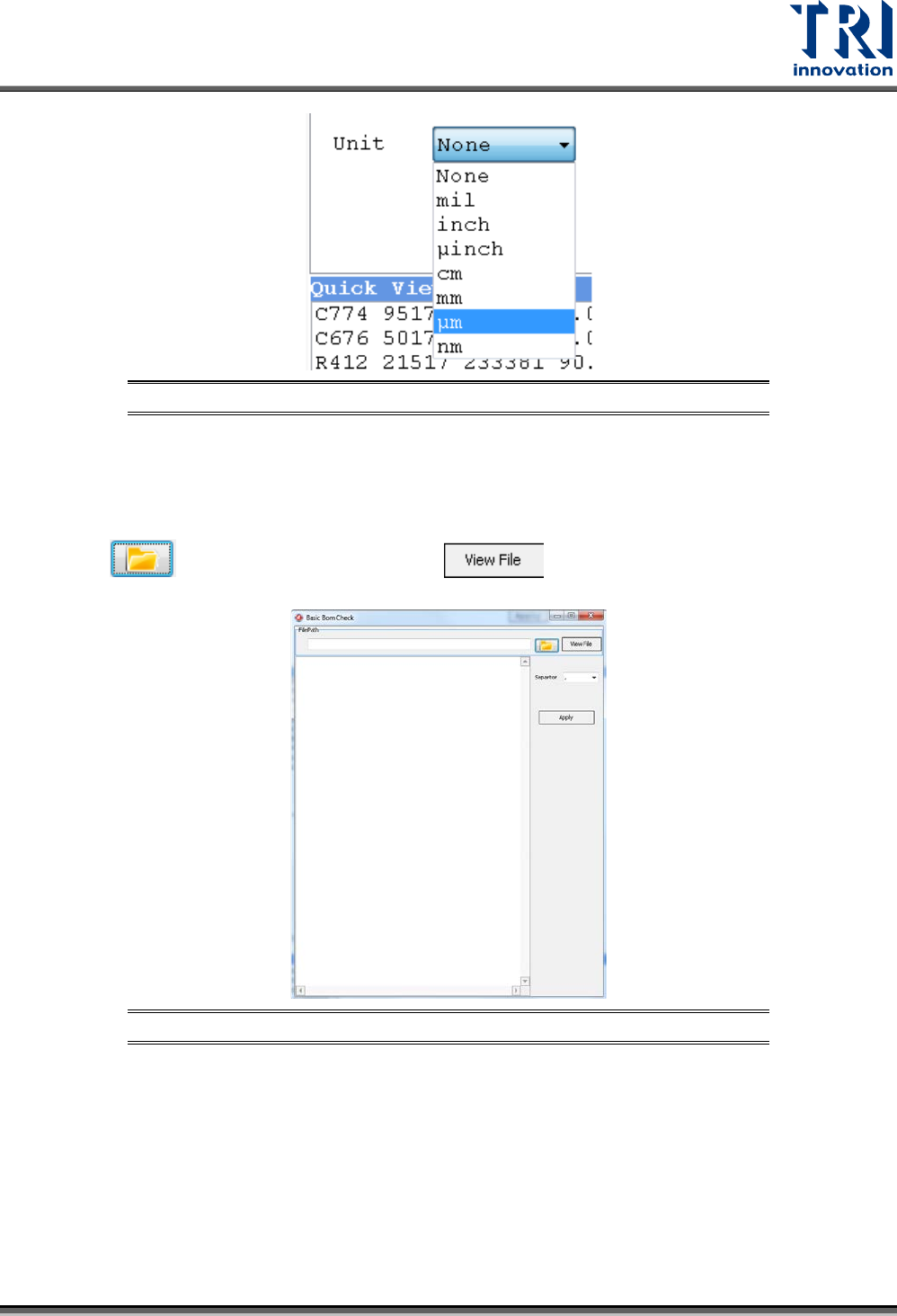

步驟8. 當內容被定義完成後，請選擇所使用的單位。
Test Research, Inc.
TR7500QE User Guide–Software 21
圖 27：CAD 轉檔器 – CAD 格式編輯 – 步驟 8
步驟9. 當確認轉檔內容無誤後，按下[Save Script]來儲存劇本或按下[Save]來儲存已編輯的
CAＤ內容並輸出為.aoi檔。當整個編輯流程完成後，可以再重新載入輸出的.aoi 檔來
進行專案製作。
Bom：這個功能按鈕是用來進入 Bom檔編輯視窗，如下圖所示。使用方式是按下
來載入 Bom文件檔案後，利用 來檢視選擇的檔案。然後再利用分隔
符號(Seperator)來編輯 Bom 文件內容後，按下[Apply]來完成已編輯的 Bom 檔輸出。
圖 28：CAD 轉檔器 – BOM 格式編輯視窗。
