3 編輯元件資料庫
在前一個章節中，我們已經介紹如何製作基本專案的流程。在這個章節，我們將從檢測框的原理
以及參數說明開始，完整的介紹如何完成元件資料庫的製作。
選擇[元件]頁籤( )並從元件清單顯示區雙擊一個元件以後，頁籤面板會自動切換[編輯]頁籤
面板，如下圖所示。
圖 64：資料庫編輯介面說明
各區的功能說明如下：
編輯頁籤面板：提供檢測框編輯相關的操作指令。詳細說明請參閱 5.3.10。
元件清單顯示區：顯示目前測試板上所有的測試元件類型。
浮動式面板
權重/色彩空間/RGB 調整區
代料顯示編輯區
編輯頁籤面板
元件清單
顯示區
檢測條件
設定面板
影像原圖區
檢測框參數
設定面板
Test Research, Inc.
TR7500QE User Guide–Software 40
備註：元件類型後方的方格，一般情況下是勾選的，其代表修改的檢測框參數在存檔時，會
回存到元件資料庫。若取消勾選，則修改的檢測框參數僅在此專案，而不會影響回存到元件
資料庫。
檢測條件設定面板：提供檢測框測試相關的設定，例如：檢測框的演算法、缺陷類型、邏
輯…等。前方的方格，一般情況下是勾選，代表的是進行測試。若取消勾選，則此檢測框不
會進行測試。
浮動式面板：目前有兩個頁籤，一個是開啟模組化資料庫，另外一個是開啟框屬性。關於框
屬性的詳細說明，請參閱 5.4。
權重/色彩空間/RGB 調整區：提供調整檢測框內色彩權重的相關設定。詳細說明請參閱 3.3。
代料顯示編輯區：顯示元件的範本影像的相關設定。詳細說明請參閱 3.5。
影像原圖區：顯示所選擇元件類型的 FOV 影像。
備註：可利用滑鼠中鍵進行縮放，鍵盤的方向鍵進行檢測框的移動。
檢測框參數設定面板：設定不同演算法檢測框的參數。詳細說明請參閱 3.6。
3.1 製作元件資料庫
在資料庫編輯介面下，使用者主要有兩種方式來產生元件所需的檢測框。一種是直接套用模組化
資料庫(初學者建議使用)，一種是以手動方式一個一個增加檢測框。我們將分別說明如下：
套用模組化資料庫：
步驟1. 直接在元件清單顯示區點選想要製作檢測框的元件上按兩下，或者在大圖上任何
一個元件的 CAD方格(本體框)上點選兩下，即可進入該元件的原圖畫面。若要移
動到另外一個元件的原圖畫面，直接在元件清單顯示區點選另一個元件即可。另
外，若要回到全圖模式，在沒有 CAD方格的地方點選滑鼠兩下即可。
Test Research, Inc.
TR7500QE User Guide–Software 41

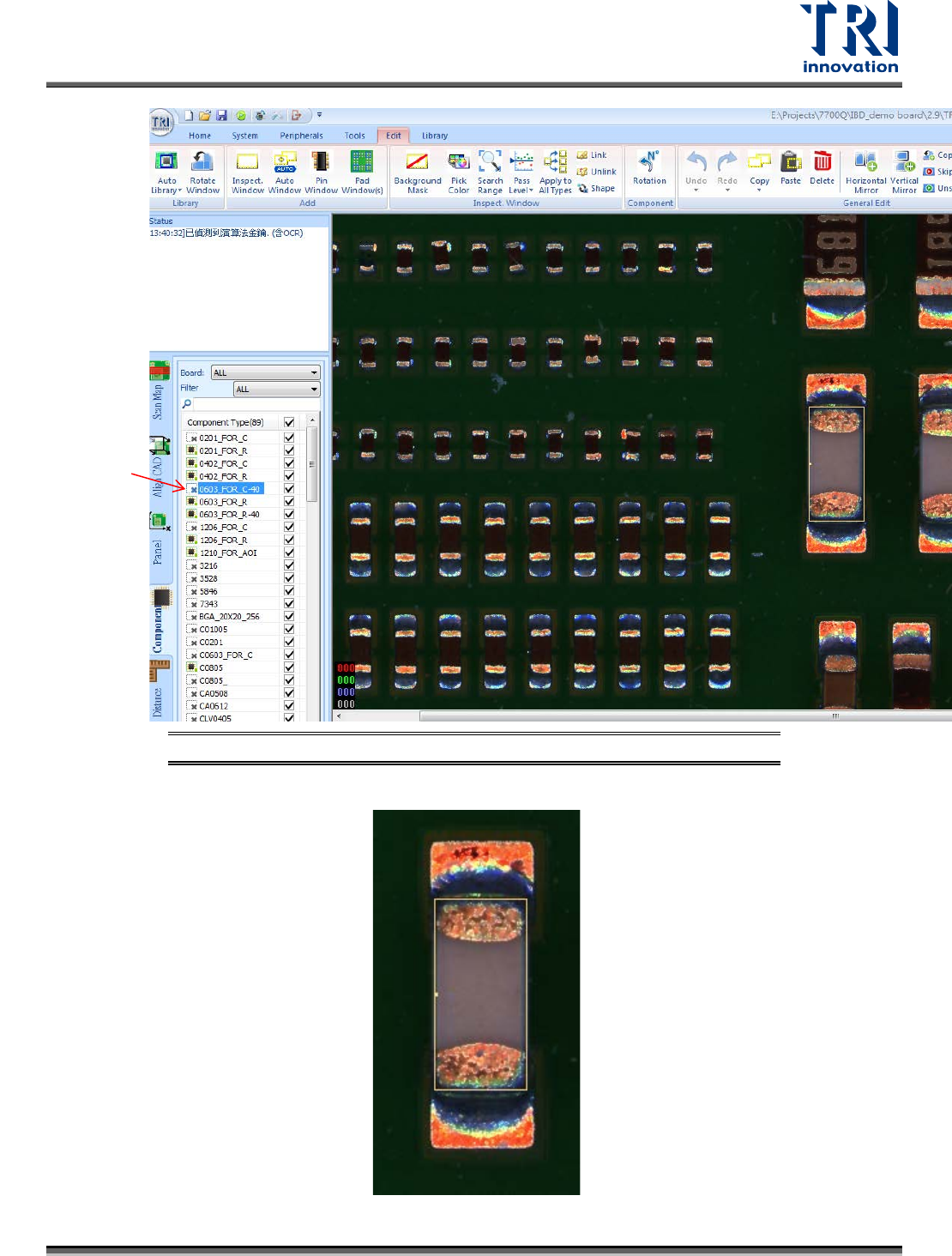

圖 65：進入元件原圖
步驟2. 點選 CAD方格，並調整其大小與元件本體大小相符，如下圖所示。
在欲製作檢測框
的元件類型上點
選滑鼠左鍵兩下
