Test Research, Inc. TR7500Q E User Gu ide – S o f twar e 59 圖 92 ：自動 雙門檻 - 高使 用範例 – 適應性自動單門檻 降低單張影像中亮暗不 均的影響，並自動 找出最適當的方式 進行顯示，適用 於雷刻文 字。 圖 93 ：適應 性自動單門 檻 使用範例 為了方便迅速了解使用 ，因此將各選項功 能綜合如下圖表。 24Bit 8Bit 自動單門檻 自動單門檻 - 高 強化顯示…
Test Research, Inc.
TR7500QE User Guide–Software 58
此功能適用於當調整完權重後，直方圖中僅有明顯的三個群組，如元件文字、黑元件本體
以及底板背景。使用後系統會自動設定門檻值來區分這三部分並找出元件本體位置。
圖 90：自動雙門檻使用範例
– 自動單門檻-低
自動將直方圖中分為三個群組, 並將中間+高亮度的群組分離出來，適用於設定晶片
元件的電極端。
圖 91：自動雙門檻-低使用範例
– 自動單門檻-高
自動將直方圖中分為三個群組, 並將最高亮度的群組分離出來，適用於金手指缺陷。
背景(暗)
文字
黑元件
自動單門檻
原圖
自動單門檻-低
Test Research, Inc.
TR7500QE User Guide–Software 59
圖 92：自動雙門檻-高使用範例
– 適應性自動單門檻
降低單張影像中亮暗不均的影響，並自動找出最適當的方式進行顯示，適用於雷刻文
字。
圖 93：適應性自動單門檻使用範例
為了方便迅速了解使用，因此將各選項功能綜合如下圖表。
24Bit
8Bit
自動單門檻
自動單門檻-高
強化顯示低對比瑕疵 無法找出低對比瑕疵
Test Research, Inc.
TR7500QE User Guide–Software 60

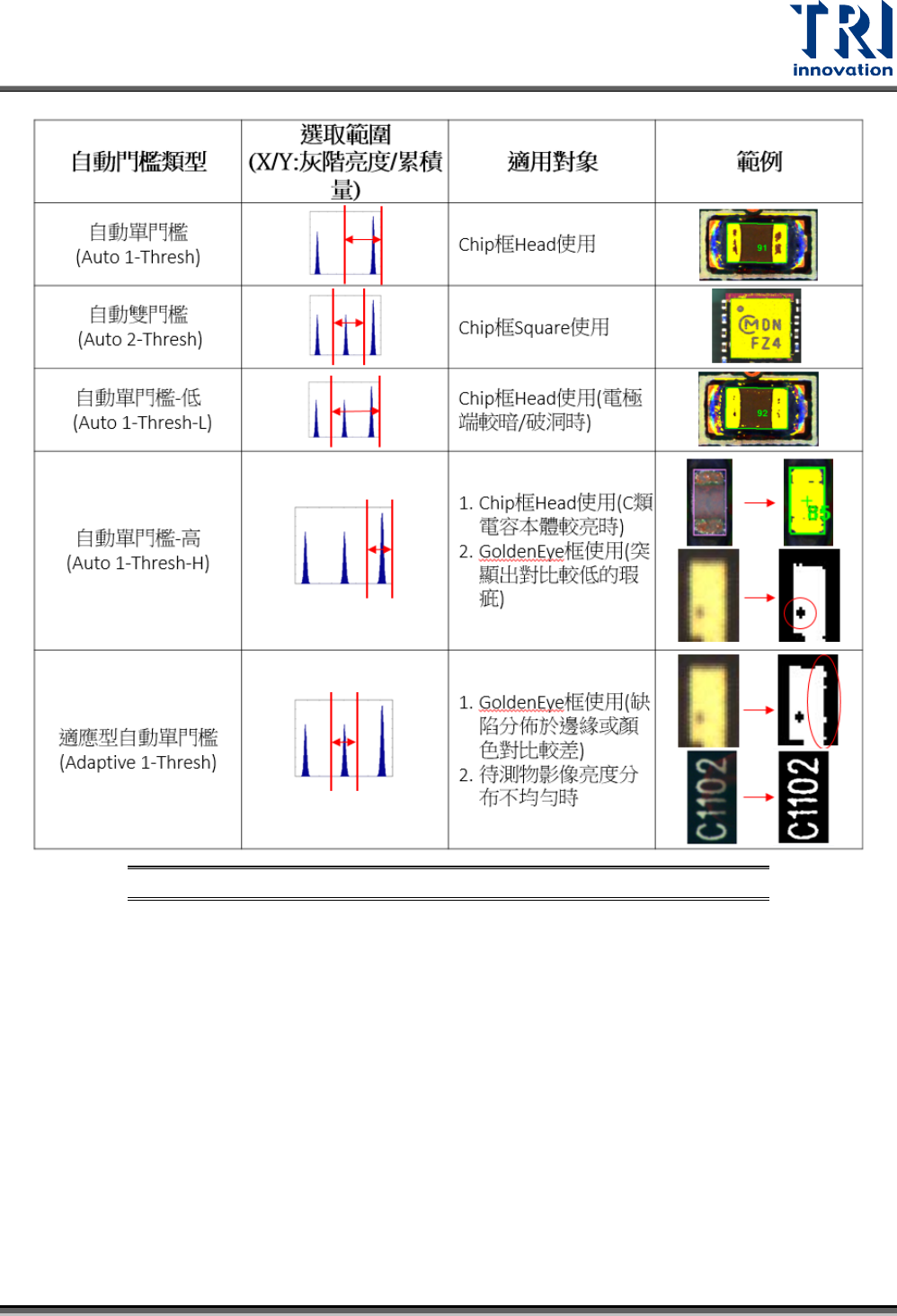

圖 94：自動門檻綜合說明圖表
2. 色彩空間法(Color Space)
此方法是利用選取顏色與色彩強度來變更代料影像，其操作介面如下圖所示。左邊為亮度分布
統計直方圖，右邊是色彩空間區。
