Test Research, Inc.
TR7500QE User Guide–Software 66
圖 102：色彩空間調整區 – 檢測框內顏色說明範例
介面功能
預設權重：使用預設的權重來進行色彩空間選擇。如下圖所示，預設權重的紅綠
藍分別為 30、59和 11。
符合 符合
符合
不符合
Test Research, Inc.
TR7500QE User Guide–Software 67
圖 103：色彩空間調整區 – 預設權重
門檻方法：設定門檻的切割方式，詳細請參閱權重法。
反向：選擇與所設定相反的色彩空間。
AB 邏輯：使用集合論的方式來選取亮度分佈統計直方圖與色彩空間區。集合論
的邏輯說明如下
– 交集：AND，數學符號 ⋂，代表僅擷取兩者同時成立的區段，程式中使用 “&”
表示。
– 聯集：OR，數學符號 ⋃，代表擷取兩者任一成立的區段，程式中使用 “|”表
示。
– 差集：NOT，數學符號 C，代表擷取兩者都不成立的區段，程式中使用驚嘆
號 “! ” 表示。
當選擇權重法或 RGB 法時，A 代表 RGB 權重設定，而 B代表條件。

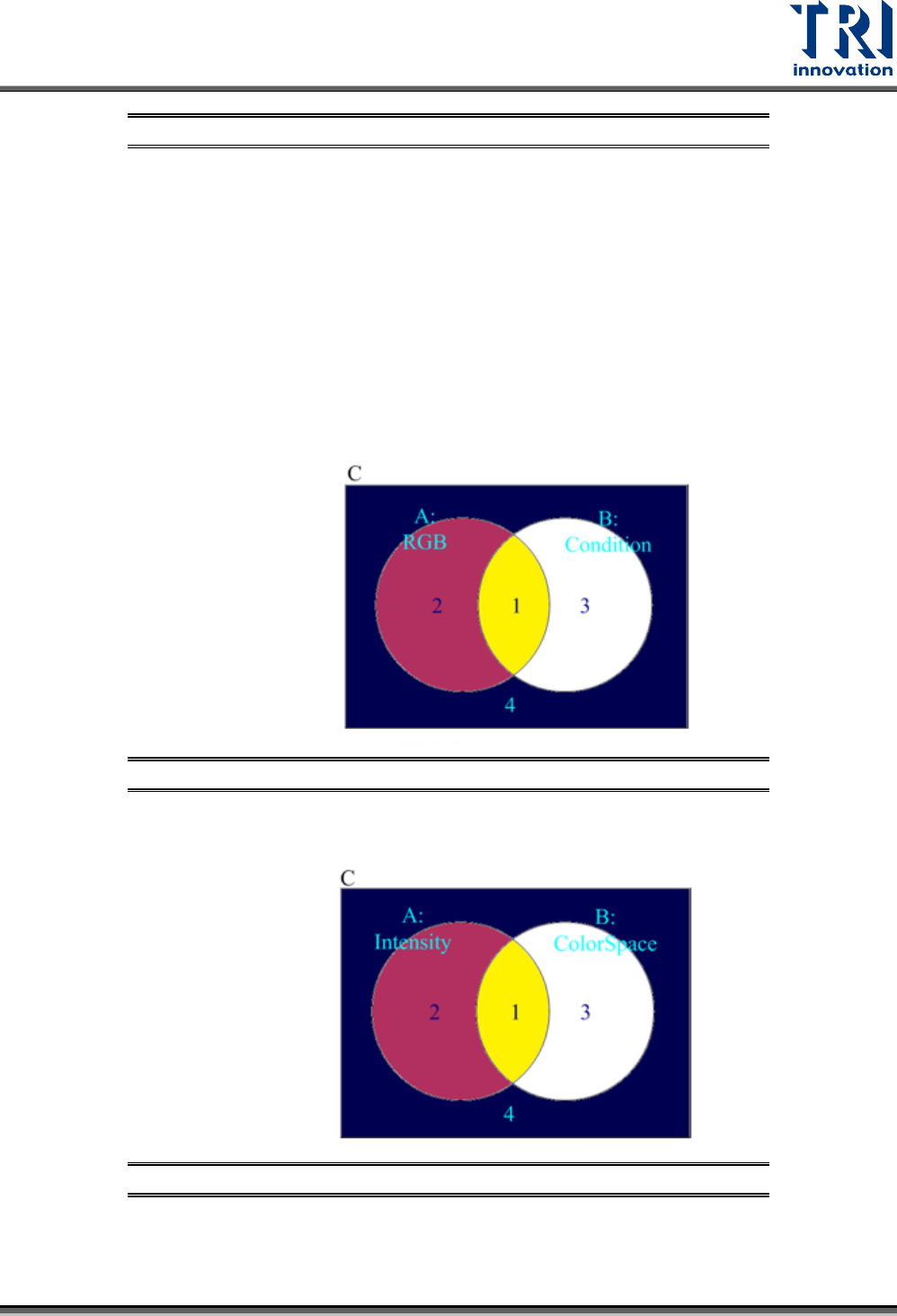

圖 104：AB 邏輯 – 權重法與 RGB 法的集合論圖示說明
當選擇色彩空間法時，A代表亮度分佈，而 B代表色彩空間。此外，符號說
明如下：
圖 105：AB 邏輯 – 色彩空間法的集合論圖示說明
依照以上的說明，可得知後製影像的色彩定義，主要可以區分為 4種。
Test Research, Inc.
TR7500QE User Guide–Software 68

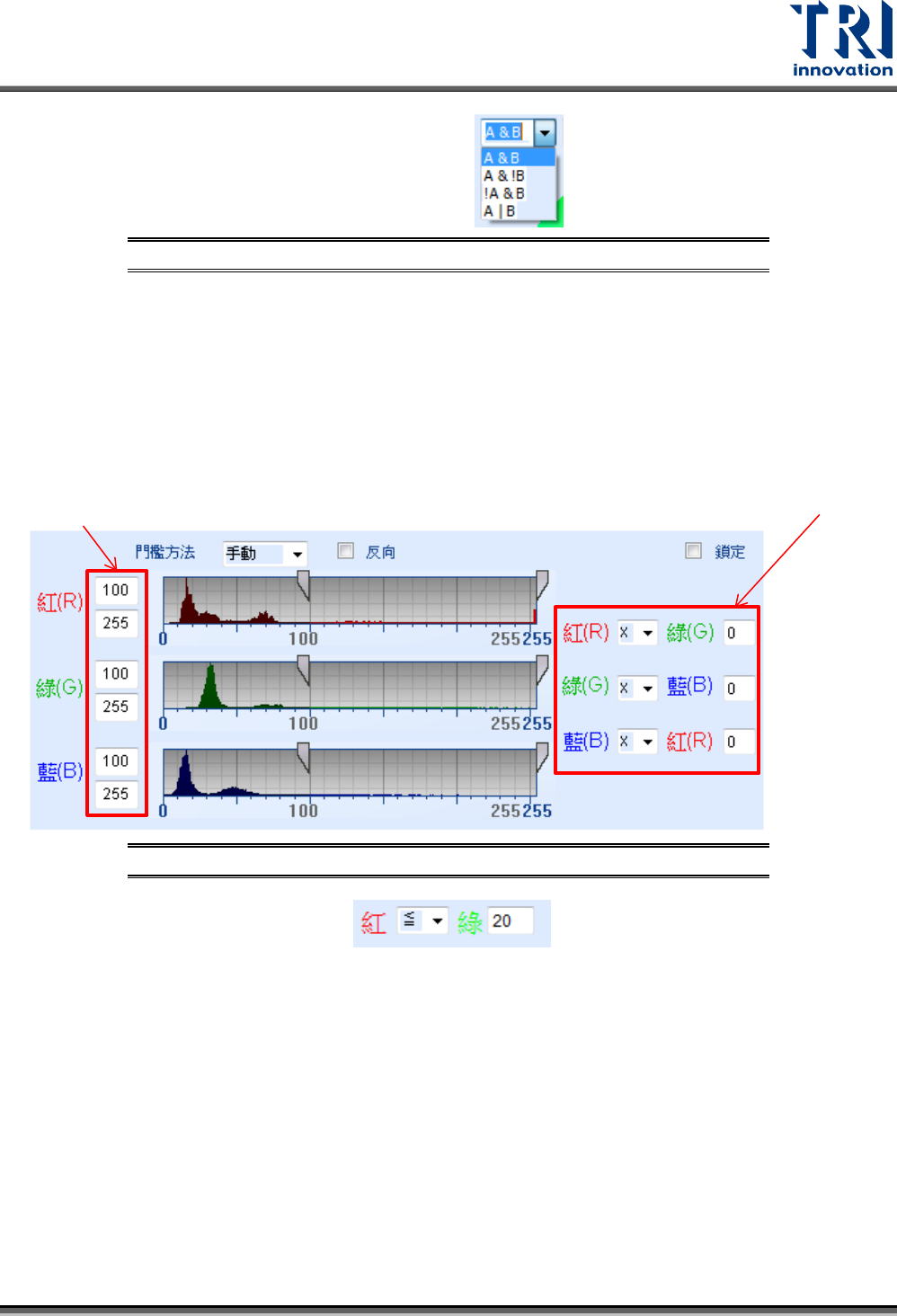

圖 106：AB 邏輯 – 後製影像色彩定義
– A&B：集合論圖示說明中的黃色區域。
– A&!B：集合論圖示說明中的紫色區域。
– !A&B：集合論圖示說明中的白色區域。
– A/B：集合論圖示說明中的藍色區域。
3. RGB
法
以 RGB 三軸為座標系，所構成的空間來當作色彩區間。另外提供不同顏色間的關係式來做有
效的濾除雜訊。
圖 107：RGB 法介面
例如：要設定R ≤ G 20 則可設定為 。
• 進階使用：使用自動門檻值功能，請參閱權重法。
4. HeightMap
法
利用 3D 高度分佈轉換為 2D 的灰階影像。如下圖所示，左圖為晶片元件在錫型燈源下的影像，
而右圖是利用元件高度與機板差異所產生的 HeightMap 圖。
色彩強度上下限
色彩關係式
