TR 8S 使用说明书 1-4 1-4-2 托盘收纳部分的名称 ＜叠 盘箱 （ TR8S /TR8S R 用）＞ ① 托盘叠盘箱主体 ② 叠盘箱把手 ③ 安全门（ 用于防止托盘 座板滑出） ④ 托盘座板定位导 轨 ⑤ 叠盘箱拉出把手 ⑥ 叠盘箱固定框架 ④ ⑥ ② ③ ⑤ ①
TR8S 使用说明书
1-3
1-4 各部分的名称

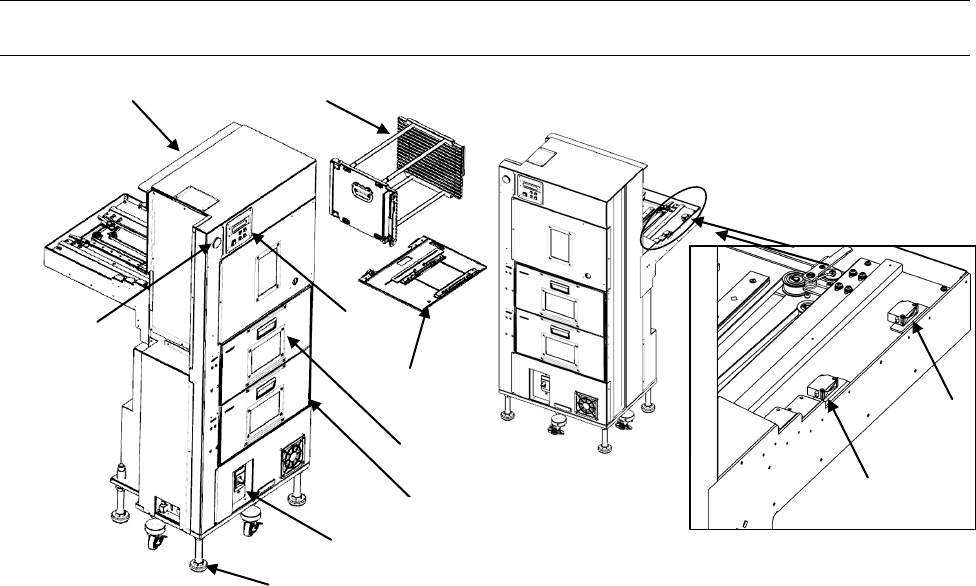

1-4-1 整体图
① 矩阵式托盘服务器主体 ⑧ 托盘叠盘箱导轨（主）
② 叠盘箱（托盘座板收纳部） ⑨ 托盘叠盘箱导轨（副）
③ 托盘座板 ⑩供料器浮动传感器（发光）
④ 维护保养用电源开关 ⑪误插入传感器（受光）
⑤ 操作盘
⑥ 紧急停止开关
⑦ 高度调节脚
③
⑨
④
⑤
⑪
⑧
⑥
⑩
⑦
②
①
TR8S 使用说明书
1-4
1-4-2 托盘收纳部分的名称
＜叠盘箱（TR8S/TR8SR 用）＞
① 托盘叠盘箱主体
② 叠盘箱把手
③ 安全门（用于防止托盘座板滑出）
④ 托盘座板定位导轨
⑤ 叠盘箱拉出把手
⑥ 叠盘箱固定框架
④
⑥
②
③
⑤
①
TR8S 使用说明书
1-5
1-5 安全功能
1-5-1 紧急停止
一按紧急停止开关，电动机的驱动电源即被切断，可使动作停止。
同时，操作盘的操作也不能再进行。
要解除紧急停止状态，请先消除引起紧急停止的原因之后，再将紧急停止开关向右旋转。
1-5-2 护罩打开
装置的开闭部分，是安全上必须注意的部位，本装置的开闭部分安装有护罩（抽屉式托盘存放柜，2
个）。
护罩打开时，电动机的驱动电源即被切断，成为脱机状态。
1-5-3 联锁
本装置标准配备联锁安全装置。
联锁是指，采用内锁式结构装置，使之运行中护罩不会打开。
基本上是在联机状态下锁定生效，在脱机状态下锁定解除。
锁定生效及锁定解除的时机如下。
<锁定生效>
·联机状态
·手动返回原点时
<锁定解除>
·脱机状态
·可以补充元件时
紧急停止开关
