TR8S 使用说明书
1-5
1-5 安全功能
1-5-1 紧急停止
一按紧急停止开关，电动机的驱动电源即被切断，可使动作停止。
同时，操作盘的操作也不能再进行。
要解除紧急停止状态，请先消除引起紧急停止的原因之后，再将紧急停止开关向右旋转。
1-5-2 护罩打开
装置的开闭部分，是安全上必须注意的部位，本装置的开闭部分安装有护罩（抽屉式托盘存放柜，2
个）。
护罩打开时，电动机的驱动电源即被切断，成为脱机状态。
1-5-3 联锁
本装置标准配备联锁安全装置。
联锁是指，采用内锁式结构装置，使之运行中护罩不会打开。
基本上是在联机状态下锁定生效，在脱机状态下锁定解除。
锁定生效及锁定解除的时机如下。
<锁定生效>
·联机状态
·手动返回原点时
<锁定解除>
·脱机状态
·可以补充元件时

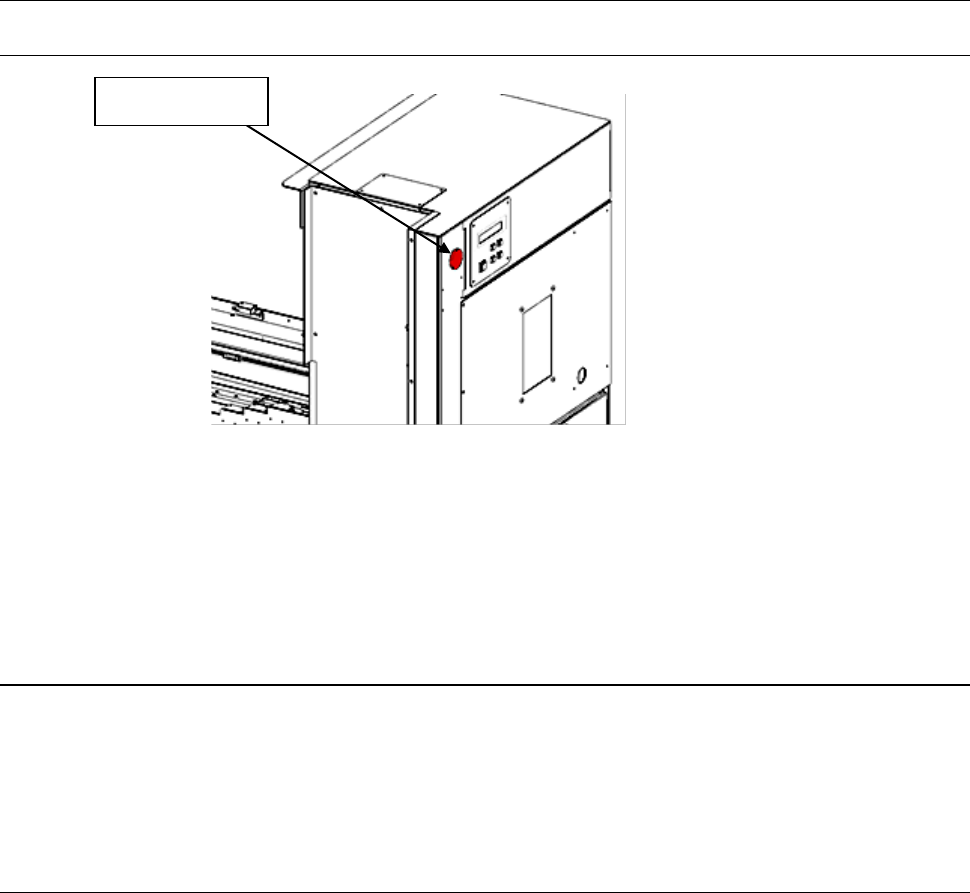

紧急停止开关
TR8S 使用说明书
1-6
1-5-4 供料器浮动传感器（发光）
本装置安装有用于监视台架侧供料器浮动的供料器浮动传感器（发光），向贴片机侧的供料器浮动传
感器（受光）发射光线。
发生供料器浮动时，不能进行生产以及贴片机侧的返回原点。
1-5-5 误插入传感器（受光）
本装置安装有用于监视台架侧误插入的误插入传感器（受光），接收贴片机侧的误插入传感器（发光）
发出的光线。误插入的检测状态，本装置会通过通信通知在贴片机侧的误插入状态。
在误插入传感器被遮挡（误插入检出）的状态下，不能进行生产及贴片机侧的返回原点。
1-6 选购项
号码
名称
说明
① 元件用完显示功能*
为了很快知道元件用完时的托盘层数，使LED按钮点亮的功能。
此外，按该按钮后，可补满元件。
② 托盘单元（A） 可在托盘的2个方向及角部固定的螺丝固定式托盘单元。
③ 托盘架(夹)（A） 托盘单元（A）用的螺丝固定式的托盘固定夹具。
④ 托盘侧面支架 托盘单元（A）用的螺丝固定式托盘角部固定夹具。
⑤ 2英寸蜂窝式托盘架 安装□50mm蜂窝式（瓦夫尔式）托盘的托盘架。
⑥ RFID对应功能* 通过加装RFID阅读器（天线），可读入托盘座板上附带的RFID
标签。
TR8S 使用说明书
1-7
1-7 术语集
DTS(Dual Tray Server)
直接设置在贴片机的后侧供料库，是以托盘为
单位向贴片机供给元件的元件供给装置。
有上下 2 块能够设置托盘的板（顶板），从其
中一块板向贴片机供给元件的时间里，能够向
另一块板补充元件。
这种机型有 TR1SNR/TR1EB。
MTC(Matrix Tray Changer)
是元件供给装置，将装在托盘里的元件放到滑
梭上供贴片机使用。
代表性的机型有：TR6SNR/6SNV/6DNR/6DNV
MTS(Matrix Tray Server)
设置在贴片机的后侧，是以托盘为单位向贴片
机供给元件的元件供给装置。
代表性的机型有：
TR5SNR/5SNX/5DNR/5DNX/8S
上载（Upload）
指把 MTC/MTS 一方的程序数据发送到贴片
机一方。反之，把贴片机一方的程序数据发送
给 MTC/MTS 称作「下载」。
异型元件(Non-uniform shape component)
1 个元件内有多种尺寸的线脚或球脚，或者其
间距不一定的元件（IC）。
初始化(Initialize)
指返回原点。
使用原点传感器寻找各轴（X，Y，Z）的原点。
脱机(Off-Line)
与贴片机的通讯被切断的状态。
联机(On-Line)
与贴片机的通讯被确立的状态。
叠盘箱(Stacker)
存放托盘的箱子，最多可放 20 层(TR5SNR/
5SNX/5DNR/5DNX/6SNR/6SNX/6SNV/
TR5SNI/5SNJ)或 15 层(TR6DNR/6DNX/
6DNV/8S)。
（参见「1.4.2 托盘存放部分的名称」）
将装有元件的托盘存放在叠盘箱里，安装到
MTC/MTS 上。
下载(Download)
指把贴片机一方的数据发送给 MTC/MTS。反之，
把 MTC/MTS 一方的数据向贴片机一方发送称
作「上载」。
示教(Teaching)
在目视观察下，依次移动吸附坐标，记录动作。
由于 MTS 使用贴片机的贴装头直接吸附，故在
贴片机一方进行示教。
托盘(Tray)
矩阵形状的框格内排列、配置元件以供贴片机使
用的板。（参看「3.1.2 托盘的安装」）
手持式操作盘（Handheld Operation Panel）
进行示教等操作时拿在手上操作的装置。
（参看「2.1 手持式操作盘」）
不间断运行方式(Nonstop mode)
备有双重供给线，生产过程中即使发生元件用尽，
也能不中断生产而补充元件的机构。
贴片机(Mounter)
将 MTC/MTS 供给的元件等贴装到基板上的装置。
