TR5 Series 使用说明书
1-11
1.7 术语集
DTS(Dual Tray Server)
直接设置在贴片机的后侧供料库，是以托盘为
单位向贴片机供给元件的元件供给装置。
有上下 2 块能够设置托盘的板（顶板），从其
中一块板向贴片机供给元件的时间里，能够向
另一块板补充元件。
这种机型有 TR1SNR/TR1EB。
MTC(Matrix Tray Changer)
是元件供给装置，将装在托盘里的元件放到滑
梭上供贴片机使用。
代表性的机型有：TR6SNR/6SNV/6DNR/6DNV
MTS(Matrix Tray Server)
设置在贴片机的后侧，是以托盘为单位向贴片
机供给元件的元件供给装置。
代表性的机型有：TR5SNR/5SNX/5DNR/5DNX
上载（Upload）
指把 MTC/MTS 一方的程序数据发送到贴片
机一方。反之，把贴片机一方的程序数据发送
给 MTC/MTS 称作「下载」。
异型元件(Non-uniform shape component)
1 个元件内有多种尺寸的线脚或球脚，或者其
间距不一定的元件（IC）。
初始化(Initialize)
指返回原点。
使用原点传感器寻找各轴（X，Y，Z）的原点。
脱机(Off-Line)
与贴片机的通讯被切断的状态。
联机(On-Line)
与贴片机的通讯被确立的状态。
叠盘箱(Stacker)
存放托盘的箱子，最多可放 20 层(TR5SNR/
5SNX/5DNR/5DNX/6SNR/6SNX/6SNV/
TR5SNI/5SNJ)或 15 层(TR6DNR/6DNX/
6DNV)。
（参见「1.4.2 托盘存放部分的名称」）
将装有元件的托盘存放在叠盘箱里，安装到
MTC/MTS 上。
下载(Download)
指把贴片机一方的数据发送给 MTC/MTS。反之，
把 MTC/MTS 一方的数据向贴片机一方发送称
作「上载」。
示教(Teaching)
在目视观察下，依次移动吸附坐标，记录动作。
由于 MTS 使用贴片机的贴装头直接吸附，故在
贴片机一方进行示教。
托盘(Tray)
矩阵形状的框格内排列，配置元件以供贴片机使
用的板。（参看「3.1.2 托盘的安装」）
手持式操作盘（Handheld Operation Panel）
进行示教等操作时拿在手上操作的装置。
（参看「2.1 手持式操作盘」）
不间断运行方式(Nonstop mode)
备有双重供给线，生产过程中即使发生元件用尽，
也能不中断生产而补充元件的机构。
贴片机(Mounter)
将 MTC/MTS 供给的元件等贴装到基板上的装
置。
TR5 Series 使用说明书
2-1
2 操作部分的说明

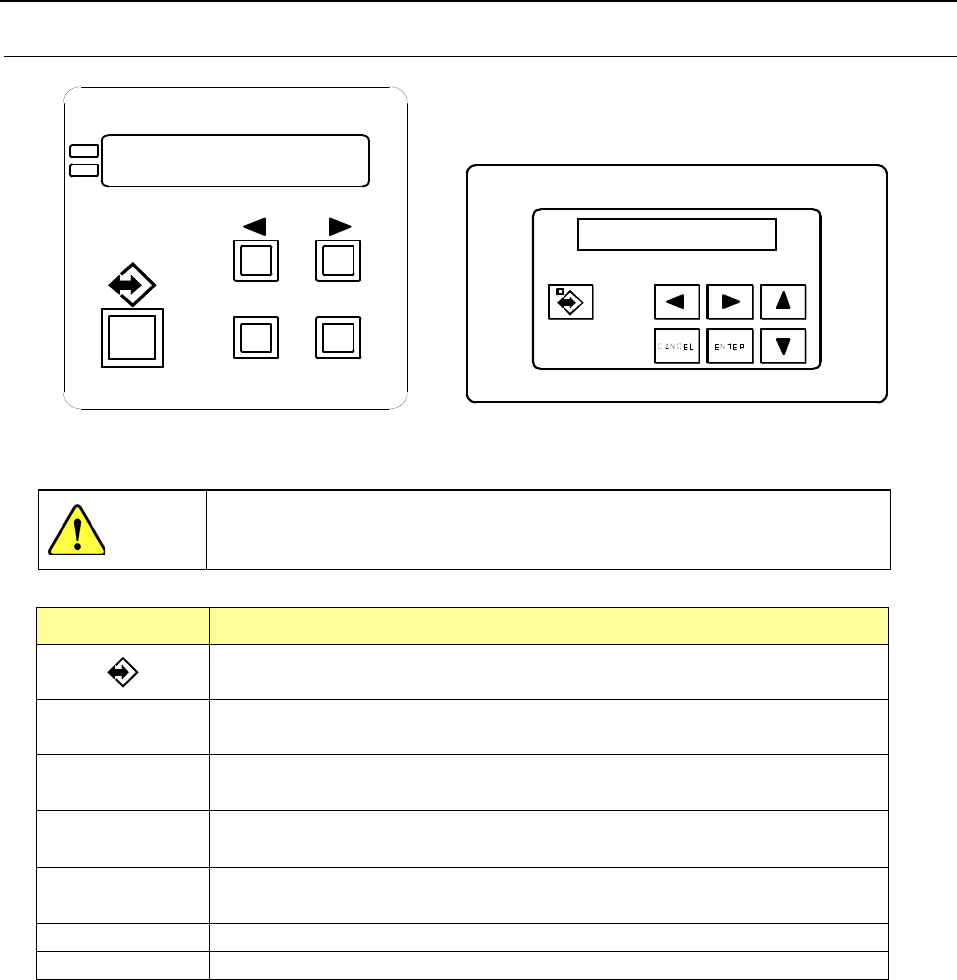

2.1 操作盘
＜TR5SNR/5SNX/5SNI/5SNJ 用操作盤＞ ＜TR5DNR/5DNX 用手持式操作盘＞
注意
为了防止对人体的伤害，操纵手持式操作盘的时候请勿将手伸入机器内部
或把脸，头靠近机器。
键的名称 功能
·将装置切换到联机状态或脱机状态时使用。
·联机状态下 LED 亮灯
·要移动到前一菜单时使用。
·要增加输入的元件数时使用。（TR5DNR/5DNX 用）
·要移动到下一菜单时使用。
·要减少输入的元件数时使用。（TR5DNR/5DNX 用）
·TR5SNR/5SNX/5SNI/5SNJ： 增加菜单，层 No.，元件数等时使用。
·TR5DNR/5DNX： 将光标向右移动时使用。
·TR5SNR/5SNX/5SNI/5SNJ： 减小菜单，层 No.，元件数等时使用。
·TR5DNR/5DNX： 将光标向左移动时使用。
ENTER
·确定菜单，层 No.，元件数等时使用。
CANCEL
·取消菜单，层 No.，元件数等时使用。
1 5 10 15 20
1 5 10 15 20
CANCEL
ENTER
UPPER
LOWER
TR5 Series 使用说明书
2-2

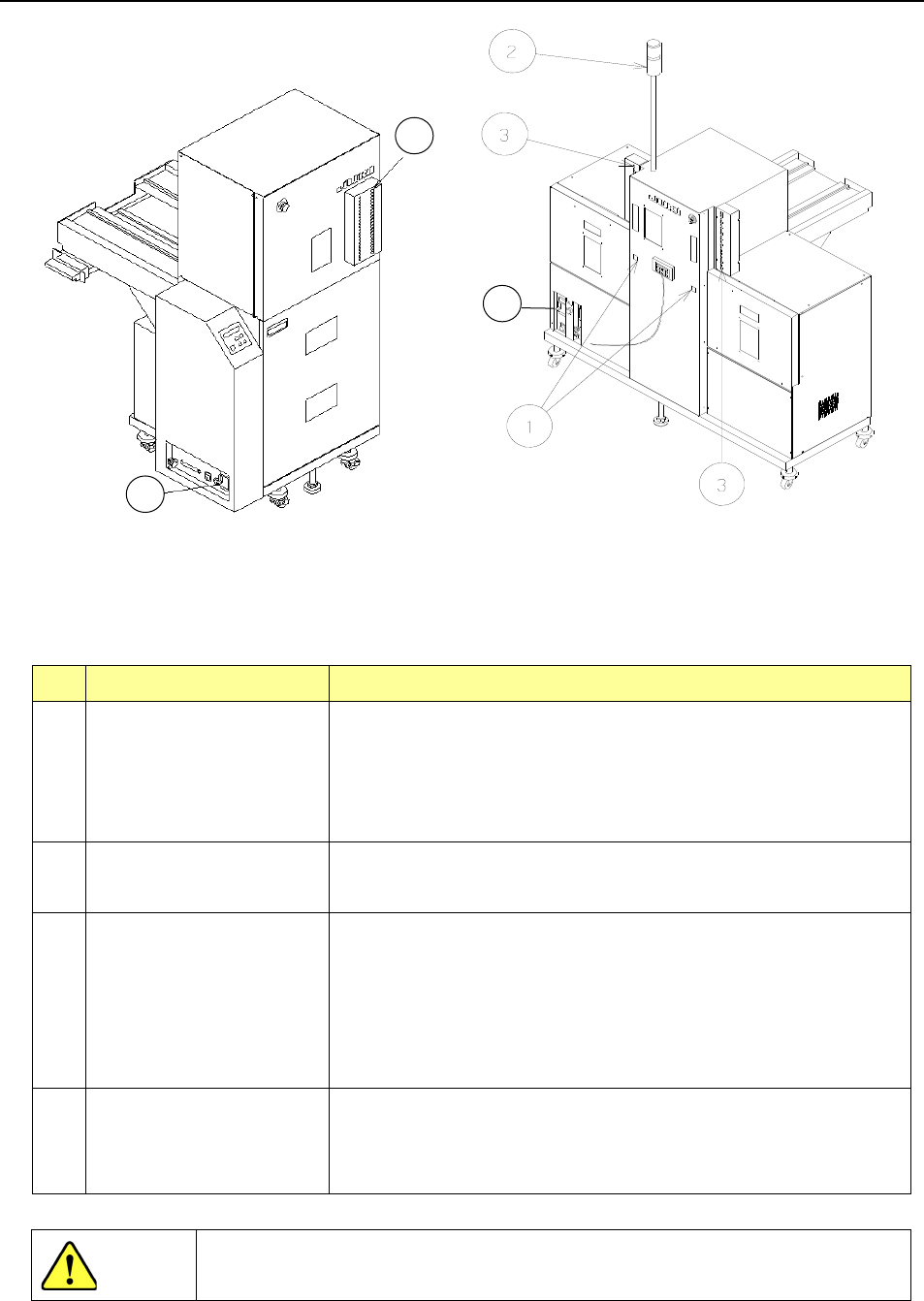

2.2 电源装置，元件补充按钮，信号灯
＜TR5SNR/5SNX/5SNI/5SNJ＞ ＜TR5DNR/5DNX＞
元件供给按钮 元件用尽显示箱（选择项）
信号灯 维护保养用的电源开关
No.
名称 功能
1
元件补充按钮
（TR5DNR/5DNX）
进行不间断生产时生效。
·生产过程中（联机状态时）补充元件时使用。
·如果 LED 点亮，为正在生产。
·如果 LED 熄灭，为能够补充元件的状态。
2
信号灯
（TR5DNR/5DNX）
·采用不间断运行方式时，元件用尽则亮灯，催促补充元件。
3
元件用尽显示箱
（选择项）
·有元件期间按钮（LED）点亮。
·元件用尽则按钮闪烁。
·未设定元件的层，按钮不亮。
（TR5 系列由贴片机本体管理元件数，
因而 LED 的显示时机与 TR6 系列不同。参见注 1）
4
维护保养用的电源开关
·手柄向上板，则电源接通。
本装置的正规断路器（无熔丝断路器）位于贴片机主机，如
果装置通入反常的过电流，会自动地切断电源。
注意
如果电压规格不同，请绝对不要使用。
3
4
4
