TR5 Series 使用说明书
3-5
3.1.3.1
关于 TR5SNI 的托盘座板的安装
TR5SNI 可以输送托盘厚度（注 1）不超过 63mm（注 2）的元件。根据托盘厚度，使用时需要空
出上方 1 至 4 层的托盘座板。
托盘厚度和需抽取上方托盘座板的个数，贴片机的高度规格之间的关系如下表所示。
托盘厚度（注 1）
需抽取上方托盘
座板的个数
贴片机（JM-20）的高度规格
28mm 规格(
注
4) 55mm 规格
～9mm 为止 不需抽取 支持 支持
9mm 以上～22mm 为止
推荐：12mm 以上～22mm 为止 (注 3)
1 个 支持 支持
22mm 以上～36mm 为止
推荐：25mm 以上～36mm 为止(
注 3)
2 个 支持 支持
36mm 以上～50mm 为止
推荐：39mm 以上～50mm 为止(注 3)
3 个 不支持 支持
50mm 以上～63mm 为止
推荐：53mm 以上～63mm 为止(注 3)
4 个 不支持 支持
*
注
1
：
元件从托盘露出时，包括元件。
*
注
2
：
可使用的托盘厚度的最大尺寸因贴片机（
JM-20
）的高度规格而异。
*
注
3
：
推荐将托盘厚度保持在该尺寸范围内，以避免元件悬浮检测传感器的误检测。关于元件悬浮
检测传感器，请参见以下说明。
*
注
4
：
TR5SNJ 对应的贴片机(JM-10)为 28mm 规格。

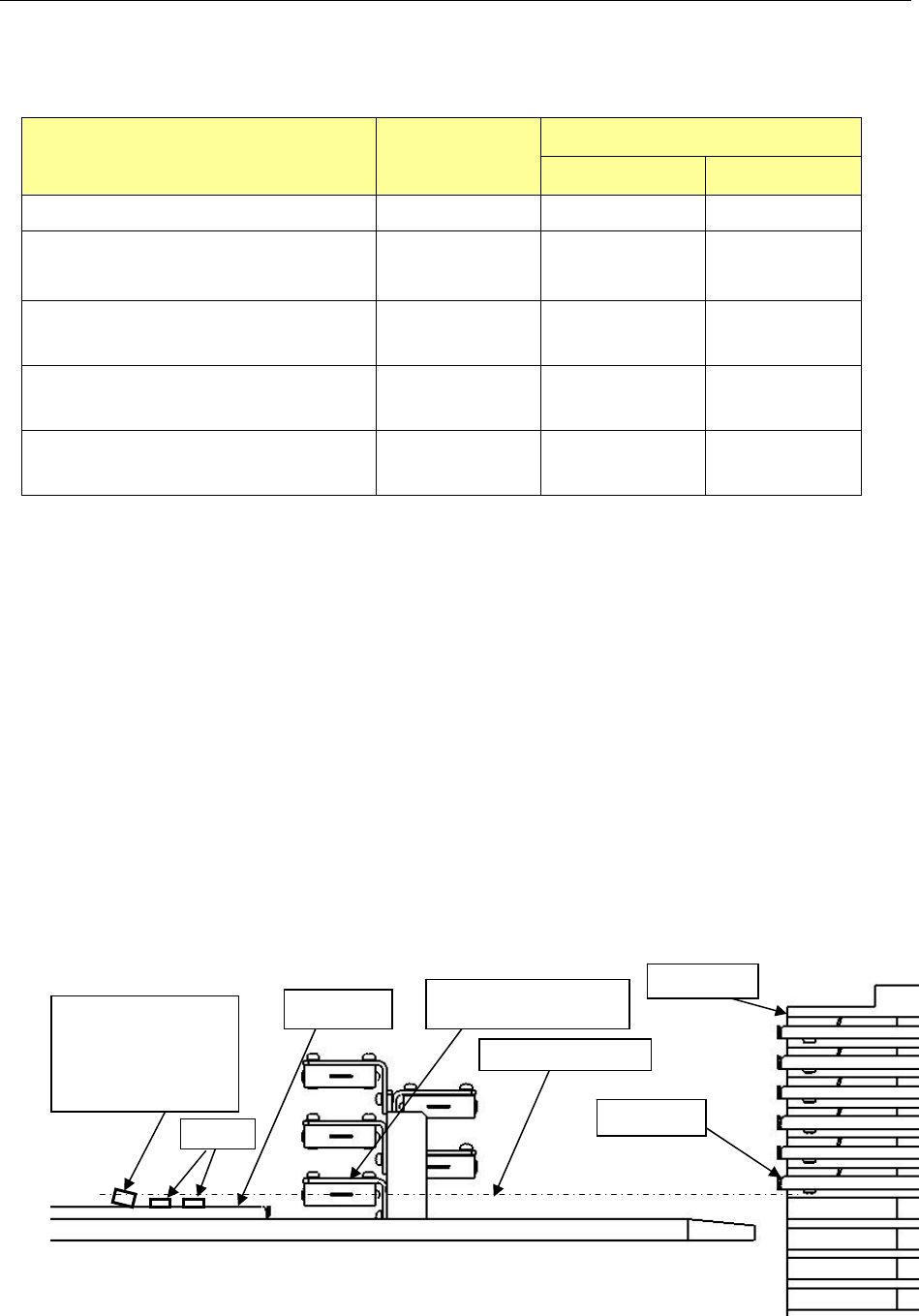

关于元件悬浮检测传感器
由于吸附错误等原因，会出现从 MTS 输送到贴片机内的托盘座板上的元件悬浮在托盘座板上的情
况。如果在此状态下收纳到 MTS，有可能和其他托盘座板产生冲撞。为了避免这样的冲撞，MTS
上安装有元件悬浮检测传感器，以监控归还时的元件高度。
如果在归还时检测到悬浮元件，MTS 将紧急停止（错误编号 E132：检测出元件悬浮），请清除悬
浮元件并执行原点检测。
另外，由于输送托盘座板时会产生振动，如果所输送元件的顶面和元件悬浮检测传感器的高度很接
近，则有可能产生误检测。建议您将托盘厚度保持在上表的推荐尺寸范围内。
元件
悬浮的元件
在此状态下归还托盘座板
将和托盘叠盘箱内的上层
托盘座板产生冲撞，通过
元件悬浮检测传感器进行
检测。
托盘座板
元
件悬浮检
测
高
度
托盘叠盘箱
托盘座板
元件悬浮检测传感器
监控悬浮的元件
TR5 Series 使用说明书
3-6
3.1.4 托盘叠盘箱的安装
注意
为了防止人身伤害，请确认机器已完全停止后再进行作业。

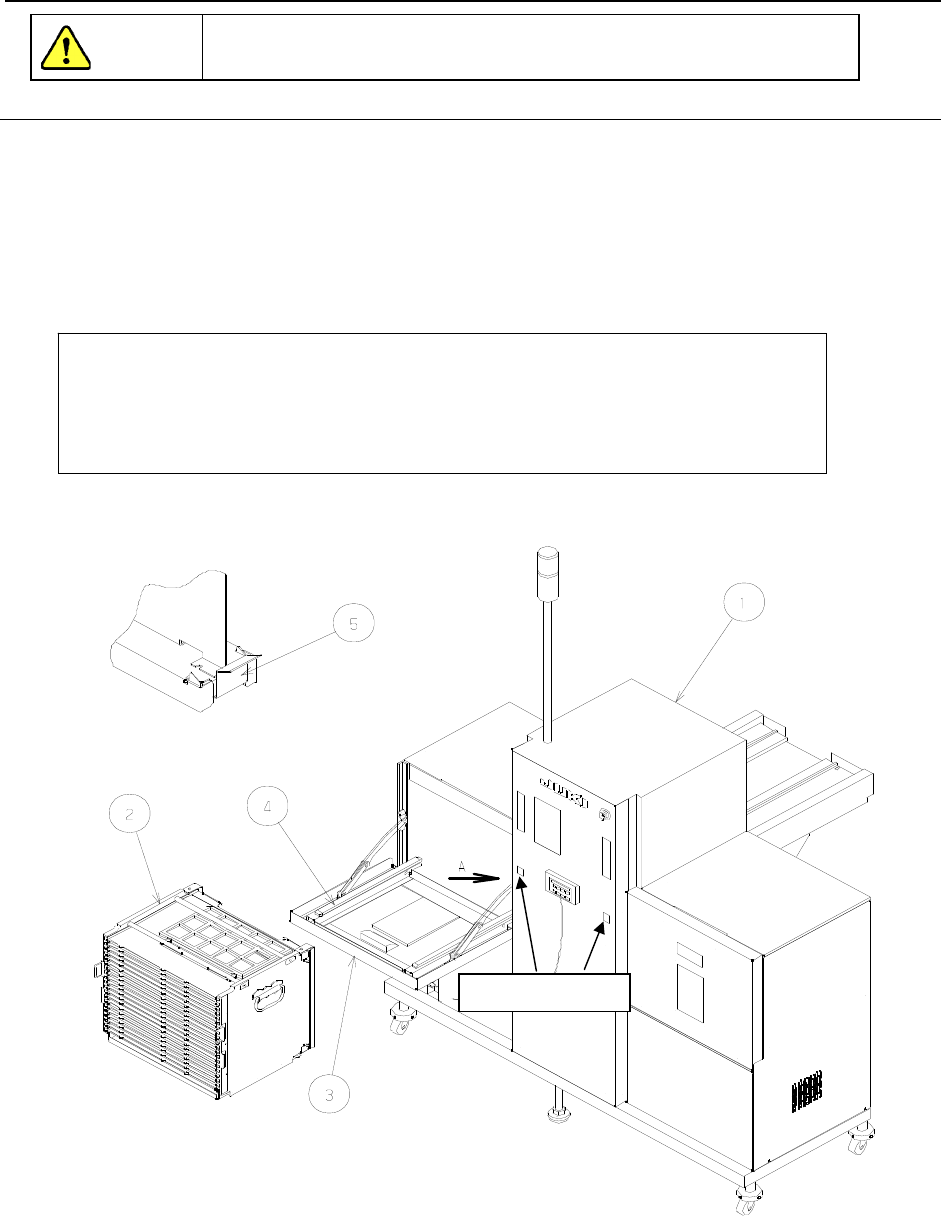

3.1.4.1 TR5DNR/5DNX
步骤 1：请使装置成为脱机状态。（按元件补充按钮，使 LED 熄灭。）
步骤 2：请把「叠盘箱装载拉盖」朝身前拉开。
步骤 3：请把「托盘叠盘箱」沿着「叠盘箱导轨」向内推入。
装好后，请确认「叠盘箱安装杆」已上升。
步骤 4：请把「叠盘箱装载拉盖」关上，然后按元件补充按钮，使装置恢复到联机状态。
TR5DNR/5DNX 机身
托盘叠盘箱
叠盘箱装载拉盖
叠盘箱导轨
叠盘箱安装杆
* 注 1： 安装托盘叠盘箱时，要十分注意勿使元件（IC）受到冲击。
如果是小的元件或浅槽托盘，有时元件会从托盘跳出。
* 注 2： 请按下图的朝向安装托盘叠盘箱。如果反向安装，会造成损坏。
元件补充按钮
TR5 Series 使用说明书
3-7

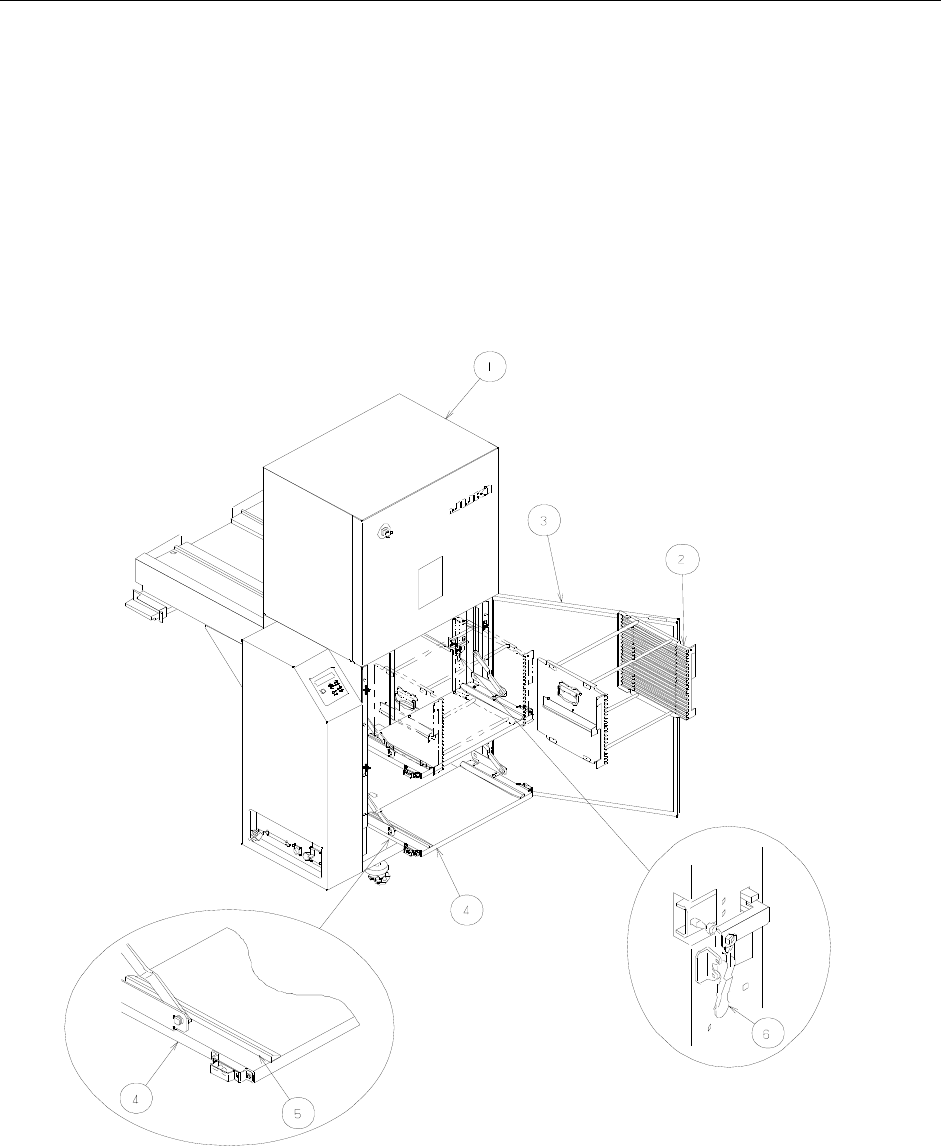

3.1.4.2
TR5SNR/5SNX/5SNI/5SNJ
步骤 1： 请使装置成为脱机状态。
步骤 2： 请打开「门」，把「叠盘箱支承导板」 朝身前拉开。
步骤 3： 请把「托盘叠盘箱」沿着「叠盘箱导轨」向内推入。
步骤 4： 确认「托盘叠盘箱」确实已推到底之后，请用左右两侧的「叠盘箱锁」锁定。
步骤 5： 请把门关上，然后使装置恢复到联机状态。
机身
托盘叠盘箱
门
叠盘箱支承导板
叠盘箱导轨
叠盘箱锁
* 注： 安装托盘叠盘箱时，要十分注意勿使元件（
IC
）受到冲击。
如果是小的元件或浅槽托盘，有时元件会从托盘跳出。
