AIS400 操作手册 Rev:1.0
版权镭晨所有，本文档内容属商业机密。未经允许，任何组织或个人不得以任何形式复制和传播。

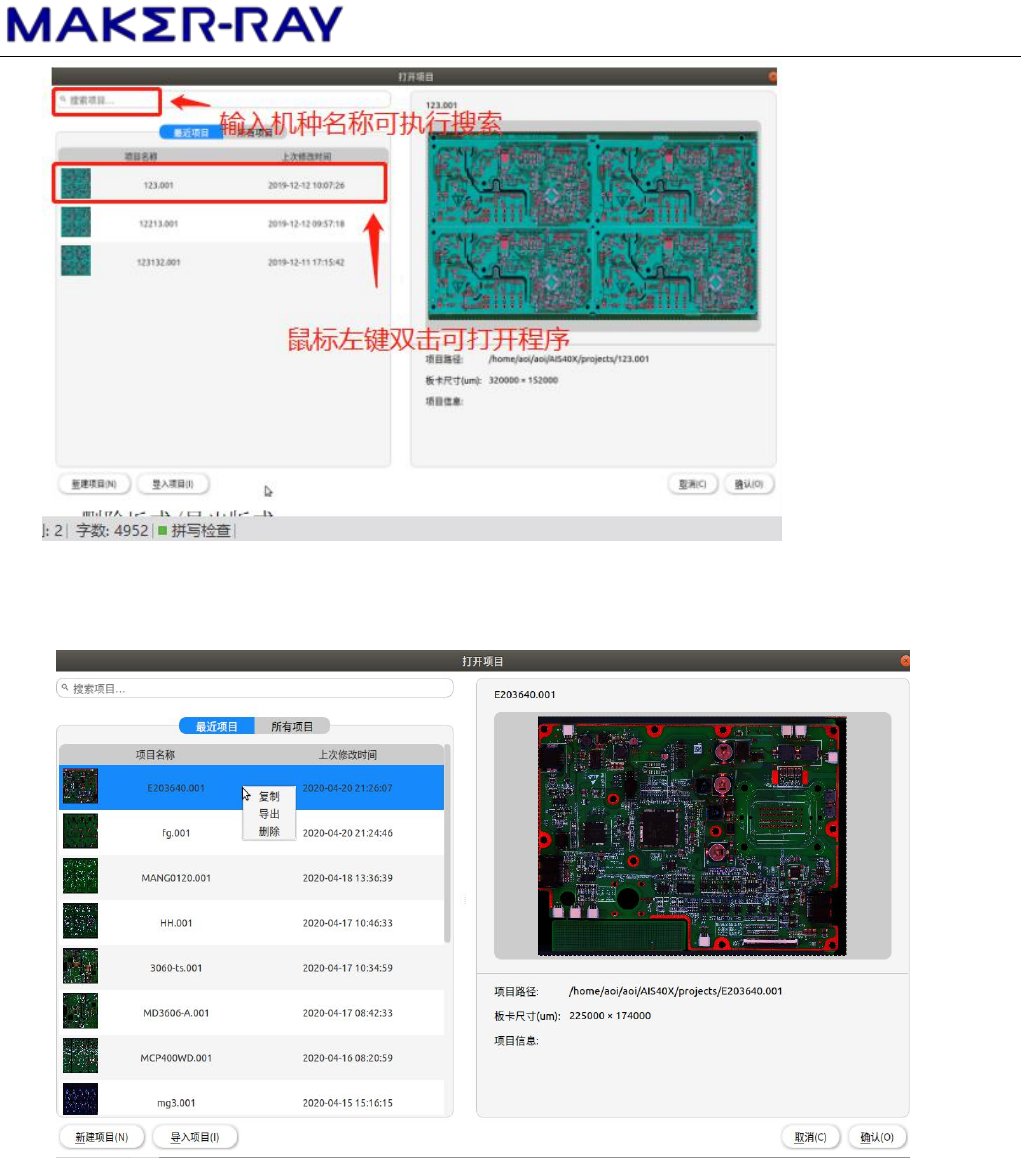

删除板式/导出版式
1.复制功能：使用复制功能另存版式文件。
2.导出功能：选择导出功能可将此程序导出到其他 AOI 机台使用。
3.删除功能：删除程序。
软件功能简介
1.软件界面
AIS400 操作手册 Rev:1.0
版权镭晨所有，本文档内容属商业机密。未经允许，任何组织或个人不得以任何形式复制和传播。
1
．软件菜单功能窗口。
2
．版式元件列表窗口。
3
．版式元件明细项目。
4
．版式基本信息窗口。
5
．功能菜单快捷栏。
6
．版式缩略图片。
文件选项
1. 新建项目：新建一个版式。
2. 打开项目或会话：打开已编辑好的版式。
AIS400 操作手册 Rev:1.0
版权镭晨所有，本文档内容属商业机密。未经允许，任何组织或个人不得以任何形式复制和传播。
3. 保存项目：保存当前版式文件。
4. 恢复项目：将程序回溯到之前时间节点。
5. 退出：关闭软件。

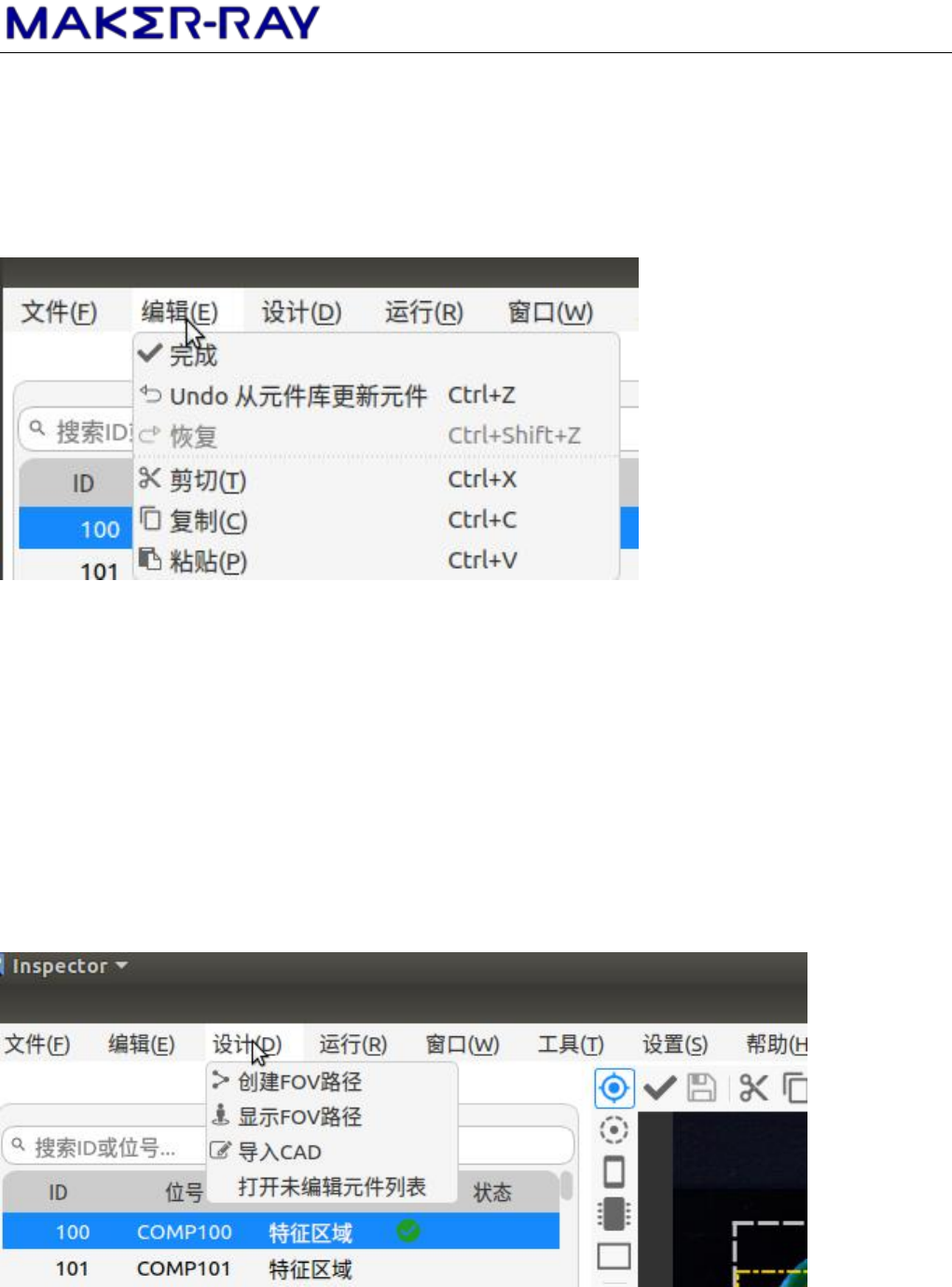

编辑菜单：
1. 完成：版式编程完毕后，点击完成菜单，进入测试界面。
2. Undo 从元件库更新元件：撤销上一步操作。
3. 恢复：恢复撤销操作。
4.剪切：剪切功能
5.复制：复制功能
6.粘贴：粘贴功能
设计菜单：
1. 创建 FOV 路径：创建镜头数和测试走位顺序。
2. 显示 FOV 路径：显示镜头数和相机行程轨迹。
